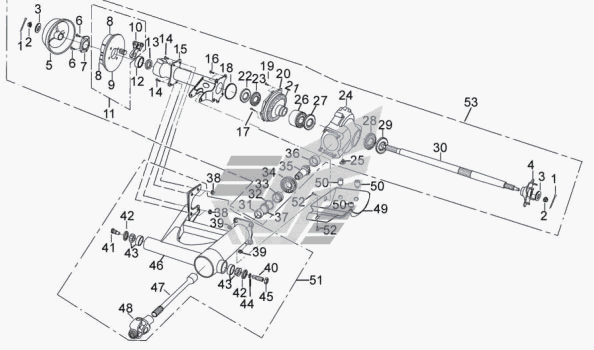

ЗАДНЯЯ ОСЬ В СБОРЕ Квадроцикл LF-250ST–2. Каталог 2008г.

ПЕРЕДНИЙ ТОРМОЗ В СБОРЕ Квадроцикл LF-250ST–2 РАДИАТОР В СБОРЕ Квадроцикл LF-250ST–2

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

18

19

20

21

24

25

26

30

31

33

35

36

38

40

41

43

44

45

46

47

48

49

50

51

53

54

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шплинт 3.2х20

Заводской номер: GB/T91 Количество на модель: 2

GB/T91

2

2

Номер детали на чертеже:

2

Гайка М6

Заводской номер: GB/T9457 Количество на модель: 2

GB/T9457

2

3

Номер детали на чертеже:

3

Шайба

Заводской номер: 93541 Количество на модель: 2

93541

2

4

Номер детали на чертеже:

4

Ступица задней оси в комплекте

Заводской номер: 67420 Количество на модель: 1

67420

1

5

Номер детали на чертеже:

5

Барабан заднего тормоза

Заводской номер: 64212 Количество на модель: 1

64212

1

6

Номер детали на чертеже:

6

Болт М6х25

Заводской номер: GB/T16674.1 Количество на модель: 4

GB/T16674.1

4

7

Номер детали на чертеже:

7

Планка щитка заднего тормоза

Заводской номер: 65189 Количество на модель: 1

65189

1

8

Номер детали на чертеже:

8

Колодки тормозные в сборе

Заводской номер: 65110 Количество на модель: 2

65110

2

9

Номер детали на чертеже:

9

Щиток заднего тормоза

Заводской номер: 66120 Количество на модель: 1

66120

1

10

Номер детали на чертеже:

10

Рычаг заднего тормоза

Заводской номер: 65130 Количество на модель: 1

65130

1

11

Номер детали на чертеже:

11

Задний тормоз

Заводской номер: 65100 Количество на модель: 1

65100

1

12

Номер детали на чертеже:

12

Подшипник 6301

Заводской номер: GB/T276 Количество на модель: 1

GB/T276

1

13

Номер детали на чертеже:

13

Сальник FB45568

Заводской номер: GB/T13871 Количество на модель: 1

GB/T13871

1

14

Номер детали на чертеже:

14

Болт М12x1,25x12

Заводской номер: GB/T5786 Количество на модель: 4

GB/T5786

4

15

Номер детали на чертеже:

15

Втулка задней оси в сборе

Заводской номер: 67160 Количество на модель: 1

67160

1

16

Номер детали на чертеже:

16

Болт M12х1.25х80

Заводской номер: GB/T16674.2 Количество на модель: 4

GB/T16674.2

4

18

Номер детали на чертеже:

18

Кольцо

Заводской номер: GB/T3452.1 Количество на модель: 1

GB/T3452.1

1

19

Номер детали на чертеже:

19

Болт M5х12

Заводской номер: GB/T 16674.1 Количество на модель: 6

GB/T 16674.1

6

20

Номер детали на чертеже:

20

Корпус задней оси правый

Заводской номер: 67111 Количество на модель: 1

67111

1

21

Номер детали на чертеже:

21

Понижающая передача в комплекте

Заводской номер: 68141 Количество на модель: 1

68141

1

24

Номер детали на чертеже:

24

Корпус задней оси левый

Заводской номер: 67141 Количество на модель: 1

67141

1

25

Номер детали на чертеже:

25

Спускная пробка

Заводской номер: 68112 Количество на модель: 1

68112

1

26

Номер детали на чертеже:

26

Игольчатый роликовый подшипник К55x66x20

Заводской номер: GB/T 12764 Количество на модель: 1

GB/T 12764

1

30

Номер детали на чертеже:

30

Ось задняя

Заводской номер: 64911 Количество на модель: 1

64911

1

31

Номер детали на чертеже:

31

Опора понижающей зубчатой передачи

Заводской номер: 68132 Количество на модель: 1

68132

1

33

Номер детали на чертеже:

33

Стопорное кольцо

Заводской номер: 68136 Количество на модель: 1

68136

1

35

Номер детали на чертеже:

35

Шестерня ведущая

Заводской номер: 68131 Количество на модель: 1

68131

1

36

Номер детали на чертеже:

36

Игольчатый роликовый подшипник К22x30x16

Заводской номер: GB/T12764 Количество на модель: 1

GB/T12764

1

38

Номер детали на чертеже:

38

Гайка M12х1.25

Заводской номер: GB/T6187.2 Количество на модель: 4

GB/T6187.2

4

40

Номер детали на чертеже:

40

Болт

Заводской номер: 93132 Количество на модель: 1

93132

1

41

Номер детали на чертеже:

41

Болт М8x20

Заводской номер: 93131 Количество на модель: 1

93131

1

43

Номер детали на чертеже:

43

Подшипник 30203

Заводской номер: GB/T297 Количество на модель: 2

GB/T297

2

44

Номер детали на чертеже:

44

Втулка распорная

Заводской номер: 67164 Количество на модель: 2

67164

2

45

Номер детали на чертеже:

45

Контргайка

Заводской номер: 93216 Количество на модель: 1

93216

1

46

Номер детали на чертеже:

46

Маятник в сборе

Заводской номер: 61100 Количество на модель: 1

61100

1

47

Номер детали на чертеже:

47

Ведущий привод

Заводской номер: 68311 Количество на модель: 1

68311

1

48

Номер детали на чертеже:

48

Универсальный шарнир

Заводской номер: 68330 Количество на модель: 1

68330

1

49

Номер детали на чертеже:

49

Кронштейн защитный

Заводской номер: 67650 Количество на модель: 1

67650

1

50

Номер детали на чертеже:

50

Резиновая деталь

Заводской номер: 43933 Количество на модель: 3

43933

3

51

Номер детали на чертеже:

51

Маятник

Заводской номер: 61000 Количество на модель: 1

61000

1

53

Номер детали на чертеже:

53

Задняя ось в сборе

Заводской номер: 67000 Количество на модель: 1

67000

1

54

Номер детали на чертеже:

54

Пыльник карданного вала

Заводской номер: Пыльник карданного вала Количество на модель: 1

Пыльник карданного вала

1
