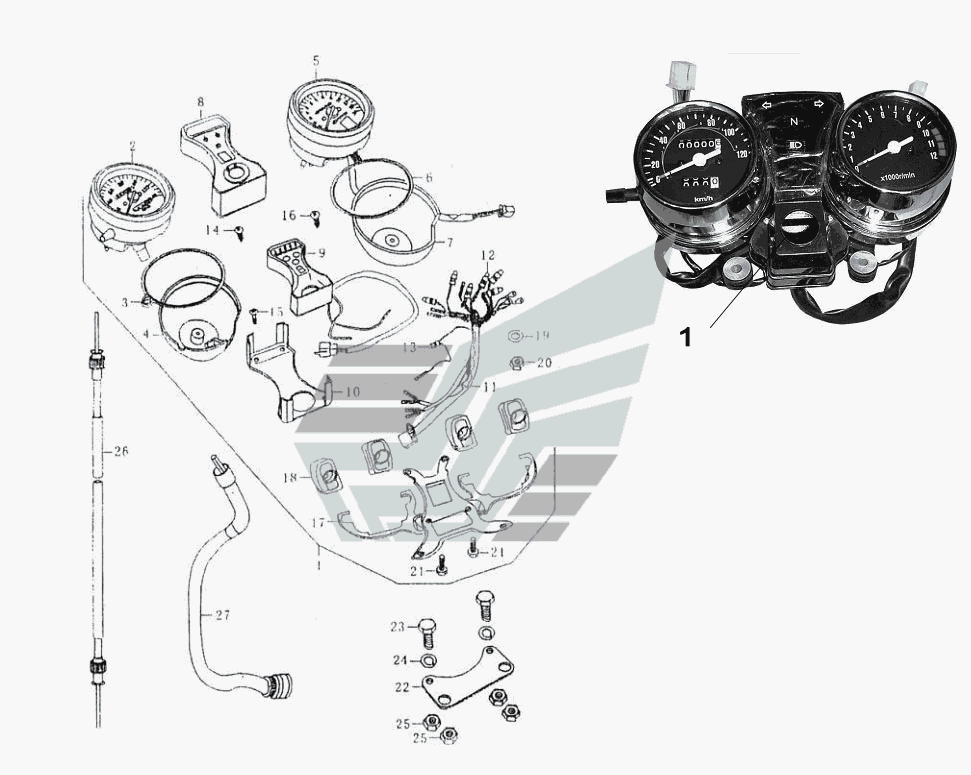

Блок приборов LF-200ZH-3. Каталог 2007г.

Жгут проводов LF-200ZH-3 Фара LF-200ZH-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок приборов в сборе

Заводской номер: 957002290101 Количество на модель: 1
957002290101
1
2

Номер детали на чертеже:

2

Спидометр

Заводской номер: 957002290201 Количество на модель: 1
957002290201
1
3

Номер детали на чертеже:

3

Кольцо спидометра

Заводской номер: 957002200101 Количество на модель: 1
957002200101
1
4

Номер детали на чертеже:

4

Кожуxспидометра

Заводской номер: 957002200201 Количество на модель: 1
957002200201
1
5

Номер детали на чертеже:

5

Тахометр

Заводской номер: 957002290301 Количество на модель: 1
957002290301
1
6

Номер детали на чертеже:

6

Кольцо тахометра

Заводской номер: 957002200301 Количество на модель: 1
957002200301
1
7

Номер детали на чертеже:

7

Кожуxтахометра

Заводской номер: 957002200401 Количество на модель: 1
957002200401
1
8

Номер детали на чертеже:

8

Кожуxиндикатора

Заводской номер: 957002200501 Количество на модель: 1
957002200501
1
9

Номер детали на чертеже:

9

Индикатор

Заводской номер: 957002290401 Количество на модель: 1
957002290401
1
10

Номер детали на чертеже:

10

Корпус индикатора

Заводской номер: 957002200601 Количество на модель: 1
957002200601
1
11

Номер детали на чертеже:

11

Жгут проводов блока приборов

Заводской номер: 957002290501 Количество на модель: 1
957002290501
1
12

Номер детали на чертеже:

12

Лампа

Заводской номер: 957002290601 Количество на модель: 6
957002290601
6
13

Номер детали на чертеже:

13

Лампа

Заводской номер: 957002290701 Количество на модель: 1
957002290701
1
14

Номер детали на чертеже:

14

Винт ST 2,8x12

Заводской номер: 957002200701 Количество на модель: 4
957002200701
4
15

Номер детали на чертеже:

15

Винт М4x10

Заводской номер: 957002200801 Количество на модель: 4
957002200801
4
16

Номер детали на чертеже:

16

Винт ST3,9x16

Заводской номер: 957002200901 Количество на модель: 4
957002200901
4
17

Номер детали на чертеже:

17

Кронштейн блока

Заводской номер: 957002201001 Количество на модель: 1
957002201001
1
18

Номер детали на чертеже:

18

Амортизаторы блока

Заводской номер: 957002201101 Количество на модель: 4
957002201101
4
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 957002201201 Количество на модель: 4
957002201201
4
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 957002201301 Количество на модель: 4
957002201301
4
21

Номер детали на чертеже:

21

Болт М6x10

Заводской номер: 957002201401 Количество на модель: 2
957002201401
2
22

Номер детали на чертеже:

22

Кронштейн

Заводской номер: 957002201501 Количество на модель: 1
957002201501
1
23

Номер детали на чертеже:

23

Болт М8x35

Заводской номер: 957002201601 Количество на модель: 2
957002201601
2
24

Номер детали на чертеже:

24

Шайба пружинная 8

Заводской номер: 957002201701 Количество на модель: 2
957002201701
2
25

Номер детали на чертеже:

25

Гайка М8

Заводской номер: 957001000301 Количество на модель: 4
957001000301
4
26

Номер детали на чертеже:

26

Вал спидометра

Заводской номер: 957002201801 Количество на модель: 1
957002201801
1
27

Номер детали на чертеже:

27

Вал тахометра

Заводской номер: 957002201901 Количество на модель: 1
957002201901
1
28

Номер детали на чертеже:

28

Спидометр в сборе

Заводской номер: 957002290801 Количество на модель: 1
957002290801
1
29

Номер детали на чертеже:

29

Тахометр в сборе

Заводской номер: 957002290901 Количество на модель: 1
957002290901
1
30

Номер детали на чертеже:

30

Блок индикаторов в сборе

Заводской номер: 957002291001 Количество на модель: 1
957002291001
1
