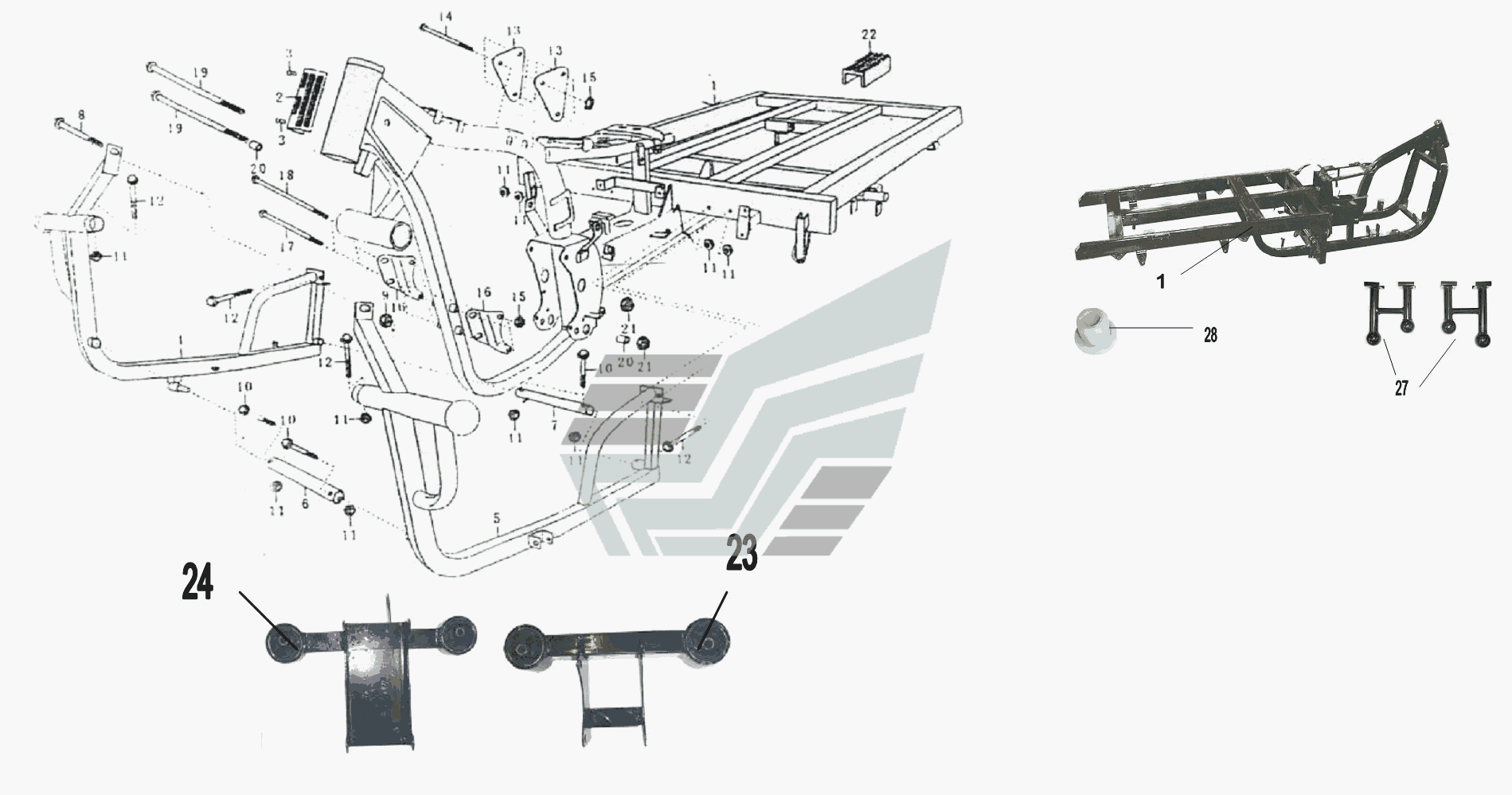

Рама мотоцикла LF-200ZH-3. Каталог 2007г.

Глушитель LF-200ZH-3 Траверсы LF-200ZH-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама в сборе

Заводской номер: 957003790101 Количество на модель: 1
957003790101
1
2

Номер детали на чертеже:

2

Табличка

Заводской номер: 957003700101 Количество на модель: 1
957003700101
1
3

Номер детали на чертеже:

3

Заклепка 2x5

Заводской номер: 957003700201 Количество на модель: 2
957003700201
2
4

Номер детали на чертеже:

4

Кронштейн левый

Заводской номер: 957003700301 Количество на модель: 1
957003700301
1
5

Номер детали на чертеже:

5

Кронштейн правый

Заводской номер: 957003700401 Количество на модель: 1
957003700401
1
6

Номер детали на чертеже:

6

Трубка I

Заводской номер: 957003700501 Количество на модель: 1
957003700501
1
7

Номер детали на чертеже:

7

Трубка II

Заводской номер: 957003700601 Количество на модель: 1
957003700601
1
8

Номер детали на чертеже:

8

Болт М10x65

Заводской номер: 957003700701 Количество на модель: 1
957003700701
1
9

Номер детали на чертеже:

9

Гайка М10x1,25

Заводской номер: 957003700801 Количество на модель: 1
957003700801
1
10

Номер детали на чертеже:

10

Болт М8x45

Заводской номер: 957003700901 Количество на модель: 4
957003700901
4
11

Номер детали на чертеже:

11

Гайка М8

Заводской номер: 957001000301 Количество на модель: 10
957001000301
10
12

Номер детали на чертеже:

12

Болт М8x55

Заводской номер: 957003701001 Количество на модель: 6
957003701001
6
13

Номер детали на чертеже:

13

Верхняя пластина

Заводской номер: 957003701101 Количество на модель: 2
957003701101
2
14

Номер детали на чертеже:

14

Болт М8x75

Заводской номер: 957003400101 Количество на модель: 3
957003400101
3
16

Номер детали на чертеже:

16

Нижняя пластина

Заводской номер: 957003701201 Количество на модель: 2
957003701201
2
17

Номер детали на чертеже:

17

Болт М8x85

Заводской номер: 957003701301 Количество на модель: 2
957003701301
2
18

Номер детали на чертеже:

18

Болт М8x95

Заводской номер: 957003701401 Количество на модель: 2
957003701401
2
19

Номер детали на чертеже:

19

Болт М10x145x1,25

Заводской номер: 957003701501 Количество на модель: 2
957003701501
2
20

Номер детали на чертеже:

20

Втулка

Заводской номер: 957003701601 Количество на модель: 2
957003701601
2
21

Номер детали на чертеже:

21

Гайка М10x1,25

Заводской номер: 957003701701 Количество на модель: 2
957003701701
2
22

Номер детали на чертеже:

22

Амортизатор

Заводской номер: 957003701801 Количество на модель: 4
957003701801
4
23

Номер детали на чертеже:

23

Кронштейн двигателя передний

Заводской номер: 957003701901 Количество на модель: 1
957003701901
1
24

Номер детали на чертеже:

24

Кронштейн двигателя задний

Заводской номер: 957003702001 Количество на модель: 1
957003702001
1
25

Номер детали на чертеже:

25

Кронштейн габаритов

Заводской номер: 957003702101 Количество на модель: 1
957003702101
1
26

Номер детали на чертеже:

26

Замок противоугонного устройства

Заводской номер: 957003702201 Количество на модель: 1
957003702201
1
27

Номер детали на чертеже:

27

Кронштейн габаритов

Заводской номер: 957003702301 Количество на модель: 2
957003702301
2
28

Номер детали на чертеже:

28

Втулка рамы диам. 22

Заводской номер: 957003702401 Количество на модель: 8
957003702401
8
