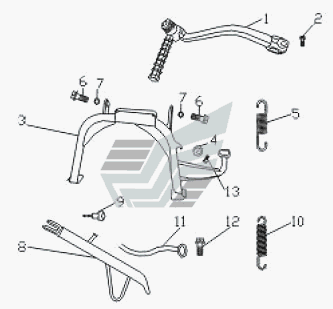

Подставка центральная Мотороллер LF-125T-9L. Каталог 2008г.

Глушитель в сборе Мотороллер LF-125T-9L Амортизатор задний Мотороллер LF-125T-9L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг кикстартера

Заводской номер: 27700 Количество на модель: 1
27700
1
2

Номер детали на чертеже:

2

Винт М6х16

Заводской номер: GB/Т16674.1 Количество на модель: 1
GB/Т16674.1
1
3

Номер детали на чертеже:

3

Подставка центральная

Заводской номер: 42100 Количество на модель: 1
42100
1
4

Номер детали на чертеже:

4

Деталь резиновая центральной подставки

Заводской номер: 18612 Количество на модель: 1 1
18612
1 1
5

Номер детали на чертеже:

5

Пружина центральной подставки

Заводской номер: 42242 Количество на модель: 2
42242
2
6

Номер детали на чертеже:

6

Болт М10x35

Заводской номер: GB/Т16674 Количество на модель: 2
GB/Т16674
2
7

Номер детали на чертеже:

7

Втулка центральной подставки

Заводской номер: 42247 Количество на модель: 1
42247
1
8

Номер детали на чертеже:

8

Боковой упор

Заводской номер: 42300 Количество на модель: 1
42300
1
9

Номер детали на чертеже:

9

Болт бокового упора

Заводской номер: 42342 Количество на модель: 1
42342
1
10

Номер детали на чертеже:

10

Пружина бокового упора

Заводской номер: 42341 Количество на модель: 1
42341
1
11

Номер детали на чертеже:

11

Выключатель системы зажигания

Заводской номер: 35370 Количество на модель: 1
35370
1
12

Номер детали на чертеже:

12

Болт М6х25

Заводской номер: GB/T16674.1 Количество на модель: 1
GB/T16674.1
1
