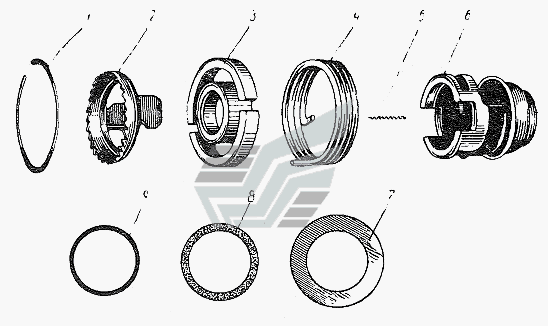

Пусковой механизм ВП-150 "Вятка". Каталог 1985г.

Картер ВП-150 "Вятка" Пусковой рычаг ВП-150 "Вятка"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо стопорное держателя храповика

Заводской номер: 1-110 Количество на модель: 1
1-110
1
2

Номер детали на чертеже:

2

Храповик пускового механизма

Заводской номер: 1-109 Количество на модель: 1
1-109
1
3

Номер детали на чертеже:

3

Держатель храповика пускового механизма в сборе

Заводской номер: сб. 1-14-1 Количество на модель: 1
сб. 1-14-1
1
4

Номер детали на чертеже:

4

Пружина возвратная пускового механизма

Заводской номер: 1-113 Количество на модель: 1
1-113
1
5

Номер детали на чертеже:

5

Пружина храповика пускового механизма

Заводской номер: 1-112 Количество на модель: 2
1-112
2
6

Номер детали на чертеже:

6

Корпус пускового механизма

Заводской номер: 1-108 Количество на модель: 1
1-108
1
7

Номер детали на чертеже:

7

Шайба уплотнительная наружного кольца

Заводской номер: 1-116 Количество на модель: 1
1-116
1
8

Номер детали на чертеже:

8

Кольцо уплотнительное пускового механизма, наружное

Заводской номер: 1-115 Количество на модель: 1
1-115
1
9

Номер детали на чертеже:

9

Кольцо уплотнительное пускового механизма, внутреннее

Заводской номер: 1-114 Количество на модель: 1
1-114
1
