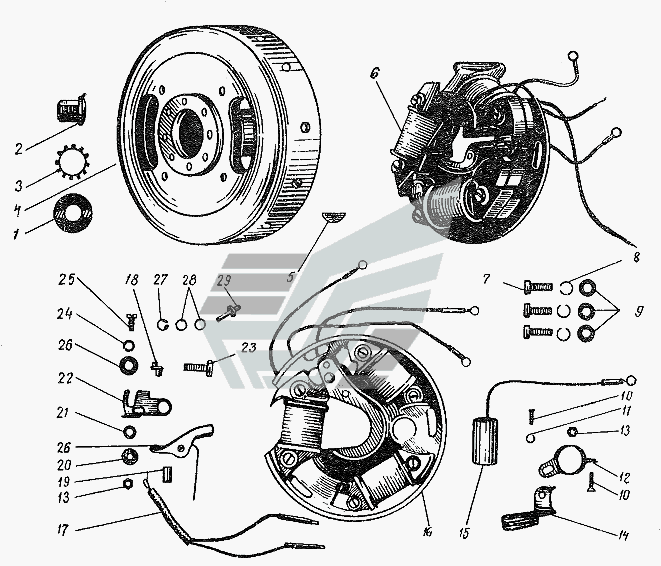

Генератор переменного тока ВП-150 "Вятка". Каталог 1985г.

Детали тормозного устройства и управление задним тормозом ВП-150 "Вятка" Центральный переключатель ВП-150 "Вятка"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Контргайка

Заводской номер: 16-12 Количество на модель: 1
16-12
1
2

Номер детали на чертеже:

2

Гайка специальная М10 крепления маховика

Заводской номер: 16-3 Количество на модель: 1
16-3
1
3

Номер детали на чертеже:

3

Шайба пружинная 10

Заводской номер: ШГ-7тц Количество на модель: 1
ШГ-7тц
1
4

Номер детали на чертеже:

4

Маховик генератора с кулачком и полюсами в сборе

Заводской номер: сб. 16-11 Количество на модель: 1
сб. 16-11
1
5

Номер детали на чертеже:

5

Шпонка сегментная 4х16

Заводской номер: 1-31 Количество на модель: 1
1-31
1
6

Номер детали на чертеже:

6

Основание магдино в сборе

Заводской номер: сб. 15 Количество на модель: 1
сб. 15
1
7

Номер детали на чертеже:

7

Винт М5х15

Заводской номер: В-42ц Количество на модель: 3
В-42ц
3
8

Номер детали на чертеже:

8

Шайба пружинная 6

Заводской номер: ШГ-4тц Количество на модель: 3
ШГ-4тц
3
9

Номер детали на чертеже:

9

Шайба штампованная 5

Заводской номер: Ш-4ц Количество на модель: 3
Ш-4ц
3
10

Номер детали на чертеже:

10

Винт М3х6

Заводской номер: В-10ц Количество на модель: 2
В-10ц
2
11

Номер детали на чертеже:

11

Шайба пружинная 3

Заводской номер: ШГ-1тц Количество на модель: 1
ШГ-1тц
1
12

Номер детали на чертеже:

12

Кронштейн конденсатора

Заводской номер: 15-21 Количество на модель: 1
15-21
1
13

Номер детали на чертеже:

13

Гайка М3

Заводской номер: Г-1ц Количество на модель: 2
Г-1ц
2
14

Номер детали на чертеже:

14

Фильц для смазки кулачка в сборе

Заводской номер: сб. 15-1 Количество на модель: 1
сб. 15-1
1
15

Номер детали на чертеже:

15

Конденсатор

Заводской номер: 15-22 Количество на модель: 1
15-22
1
16

Номер детали на чертеже:

16

Основание магдино с катушками в сборе

Заводской номер: сб. 15-2 Количество на модель: 1
сб. 15-2
1
17

Номер детали на чертеже:

17

Провода: прерыватель - панели вывода в сборе

Заводской номер: сб. 15-3-1 Количество на модель: 1
сб. 15-3-1
1
18

Номер детали на чертеже:

18

Эксцентрик регулировки зазора

Заводской номер: 15-1 Количество на модель: 1
15-1
1
19

Номер детали на чертеже:

19

Втулка рычага

Заводской номер: 15-18-1 Количество на модель: 1
15-18-1
1
20

Номер детали на чертеже:

20

Шайба изоляционная

Заводской номер: 15-2 Количество на модель: 2
15-2
2
21

Номер детали на чертеже:

21

Втулка изоляционная

Заводской номер: 15-3 Количество на модель: 1
15-3
1
22

Номер детали на чертеже:

22

Стойка контактная в сборе

Заводской номер: сб. 15-4 Количество на модель: 1
сб. 15-4
1
23

Номер детали на чертеже:

23

Винт М4х12

Заводской номер: В-41ц Количество на модель: 1
В-41ц
1
24

Номер детали на чертеже:

24

Шайба штампованная 3

Заводской номер: Ш-1ц Количество на модель: 1
Ш-1ц
1
25

Номер детали на чертеже:

25

Болт клеммовый М3х11

Заводской номер: 15-4 Количество на модель: 1
15-4
1
26

Номер детали на чертеже:

26

Рычаг прерывателя в сборе

Заводской номер: сб. 15-5 Количество на модель: 1
сб. 15-5
1
27

Номер детали на чертеже:

27

Шайба замочная

Заводской номер: 15-49 Количество на модель: 1
15-49
1
28

Номер детали на чертеже:

28

Шайба регулировочная

Заводской номер: 15-5 Количество на модель: 4
15-5
4
29

Номер детали на чертеже:

29

Ось рычага

Заводской номер: 15-6 Количество на модель: 1
15-6
1
