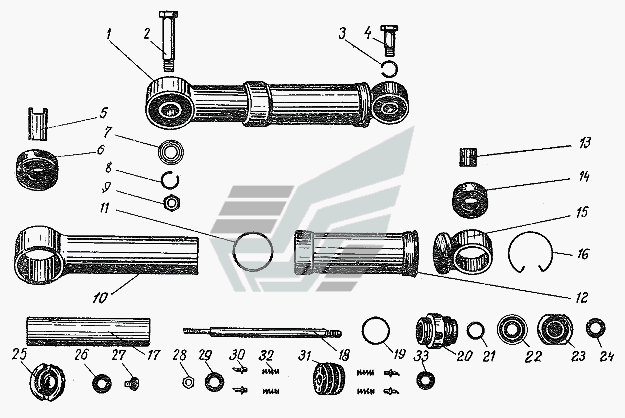

Амортизатор передний ВП-150 "Вятка". Каталог 1985г.

Детали передней подвески ВП-150 "Вятка" Рычаг задней подвески ВП-150 "Вятка"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Амортизатор передний в сборе

Заводской номер: сб. 3-1-2 Количество на модель: 1
сб. 3-1-2
1
2

Номер детали на чертеже:

2

Болт амотризатора нижний

Заводской номер: 3-13 Количество на модель: 1
3-13
1
3

Номер детали на чертеже:

3

Шайба пружинная 12

Заводской номер: ШГ-8тц Количество на модель: 1
ШГ-8тц
1
4

Номер детали на чертеже:

4

Ось амортизатора верхняя

Заводской номер: 3-1 Количество на модель: 1
3-1
1
5

Номер детали на чертеже:

5

Втулка нижнего вкладыша

Заводской номер: 3-12 Количество на модель: 1
3-12
1
6

Номер детали на чертеже:

6

Вкладыш резиновый нижний

Заводской номер: 3-11 Количество на модель: 1
3-11
1
7

Номер детали на чертеже:

7

Шайба штампованная 10

Заводской номер: Ш-8ц Количество на модель: 1
Ш-8ц
1
8

Номер детали на чертеже:

8

Шайба пружинная 10

Заводской номер: ШГ-7тц Количество на модель: 1
ШГ-7тц
1
9

Номер детали на чертеже:

9

Гайка М10

Заводской номер: Г-7ц Количество на модель: 1
Г-7ц
1
10

Номер детали на чертеже:

10

Кожух амортизатора нижний

Заводской номер: сб. 3-3-1 Количество на модель: 1
сб. 3-3-1
1
11

Номер детали на чертеже:

11

Уплотнение кожуха

Заводской номер: 3-10-1 Количество на модель: 1
3-10-1
1
12

Номер детали на чертеже:

12

Кожух амортизатора верхний

Заводской номер: 3-9-1 Количество на модель: 1
3-9-1
1
13

Номер детали на чертеже:

13

Втулка верхнего вкладыша

Заводской номер: 3-2 Количество на модель: 1
3-2
1
14

Номер детали на чертеже:

14

Вкладыш резиновый верхний

Заводской номер: 3-3 Количество на модель: 1
3-3
1
15

Номер детали на чертеже:

15

Ушко переднего амортизатора в сборе

Заводской номер: сб. 3-2-1 Количество на модель: 1
сб. 3-2-1
1
16

Номер детали на чертеже:

16

Кольцо замочное

Заводской номер: 3-99 Количество на модель: 1
3-99
1
17

Номер детали на чертеже:

17

Цилиндр амортизатора

Заводской номер: 3-17 Количество на модель: 1
3-17
1
18

Номер детали на чертеже:

18

Шток амортизатора

Заводской номер: 3-19-1 Количество на модель: 1
3-19-1
1
19

Номер детали на чертеже:

19

Кольцо уплотнительное

Заводской номер: 3-4-1 Количество на модель: 1
3-4-1
1
20

Номер детали на чертеже:

20

Корпус сальника в сборе

Заводской номер: сб. 3-18 Количество на модель: 1
сб. 3-18
1
21

Номер детали на чертеже:

21

Пружина сальника

Заводской номер: 3-105 Количество на модель: 1
3-105
1
22

Номер детали на чертеже:

22

Сальник

Заводской номер: 3-8-1 Количество на модель: 1
3-8-1
1
23

Номер детали на чертеже:

23

Гайка корпуса

Заводской номер: 3-5-1 Количество на модель: 1
3-5-1
1
24

Номер детали на чертеже:

24

Демпфер штока

Заводской номер: 5-15 Количество на модель: 1
5-15
1
25

Номер детали на чертеже:

25

Корпус клапана

Заводской номер: 3-106 Количество на модель: 1
3-106
1
26

Номер детали на чертеже:

26

Шайба поршня нижняя

Заводской номер: 3-24 Количество на модель: 1
3-24
1
27

Номер детали на чертеже:

27

Ограничитель

Заводской номер: 3-107 Количество на модель: 1
3-107
1
28

Номер детали на чертеже:

28

Специальная гайка поршня

Заводской номер: 3-25 Количество на модель: 1
3-25
1
30

Номер детали на чертеже:

30

Золотник

Заводской номер: 3-23 Количество на модель: 4
3-23
4
31

Номер детали на чертеже:

31

Поршень амортизатора

Заводской номер: 3-22 Количество на модель: 1
3-22
1
32

Номер детали на чертеже:

32

Пружина золотника поршня

Заводской номер: 3-21 Количество на модель: 4
3-21
4
33

Номер детали на чертеже:

33

Шайба поршня верхняя

Заводской номер: 3-20 Количество на модель: 1
3-20
1
