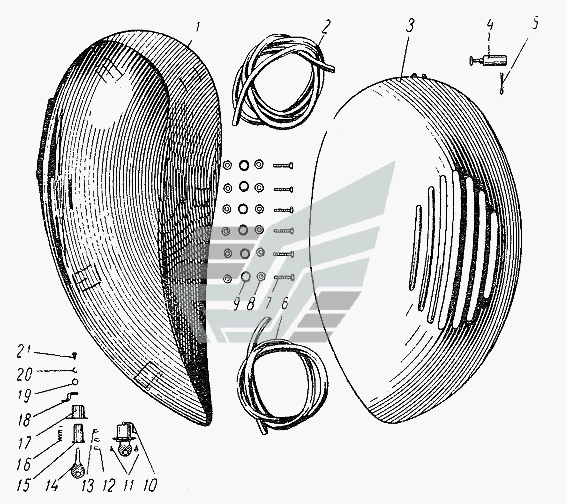

Крыло правое, крыло левое ВП-150 "Вятка". Каталог 1985г.

Упор ВП-150 "Вятка" Передняя подвеска в сборе ВП-150 "Вятка"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крыло левое в сборе

Заводской номер: сб. 32 Количество на модель: 1
сб. 32
1
2

Номер детали на чертеже:

2

Уплотнитель левого крыла

Заводской номер: 32-2 Количество на модель: 1
32-2
1
3

Номер детали на чертеже:

3

Крыло правое с ободком

Заводской номер: сб. 31-1 Количество на модель: 1
сб. 31-1
1
4

Номер детали на чертеже:

4

Растяжка в сборе

Заводской номер: сб. 0-7-2 Количество на модель: 1
сб. 0-7-2
1
5

Номер детали на чертеже:

5

Шплинт разводной 3х30

Заводской номер: Шпл-5ц Количество на модель: 1
Шпл-5ц
1
6

Номер детали на чертеже:

6

Уплотнитель правого крыла

Заводской номер: 31-2 Количество на модель: 1
31-2
1
7

Номер детали на чертеже:

7

Болт М4х28

Заводской номер: 32-12 Количество на модель: 6
32-12
6
8

Номер детали на чертеже:

8

Гайка М4

Заводской номер: Г-2ц Количество на модель: 12
Г-2ц
12
9

Номер детали на чертеже:

9

Шайба штампованная 4

Заводской номер: Ш-Зц Количество на модель: 6
Ш-Зц
6
10

Номер детали на чертеже:

10

Замок крышки левого крыла

Заводской номер: сб. 32-4 Количество на модель: 1
сб. 32-4
1
11

Номер детали на чертеже:

11

Заклепка 3,5х7

Заводской номер: Зкл-44 Количество на модель: 2
Зкл-44
2
12

Номер детали на чертеже:

12

Пластинка замка

Заводской номер: БП 8-3 Количество на модель: 1
БП 8-3
1
13

Номер детали на чертеже:

13

Пластинка замка

Заводской номер: БП 8-2 Количество на модель: 2
БП 8-2
2
14

Номер детали на чертеже:

14

Ключ замка

Заводской номер: БП 8-6 Количество на модель: 2
БП 8-6
2
15

Номер детали на чертеже:

15

Втулка замка

Заводской номер: БП 8-5 Количество на модель: 1
БП 8-5
1
16

Номер детали на чертеже:

16

Пружина замка

Заводской номер: БП 8-7 Количество на модель: 6
БП 8-7
6
17

Номер детали на чертеже:

17

Корпус замка

Заводской номер: 32-15 Количество на модель: 1
32-15
1
18

Номер детали на чертеже:

18

Крючок замка

Заводской номер: 32-14 Количество на модель: 1
32-14
1
19

Номер детали на чертеже:

19

Шайба штампованная 4

Заводской номер: Ш-2ц Количество на модель: 1
Ш-2ц
1
20

Номер детали на чертеже:

20

Шайба пружинная 4

Заводской номер: ШГ-2тц Количество на модель: 1
ШГ-2тц
1
21

Номер детали на чертеже:

21

Винт М4х8

Заводской номер: В-2ц Количество на модель: 1
В-2ц
1
