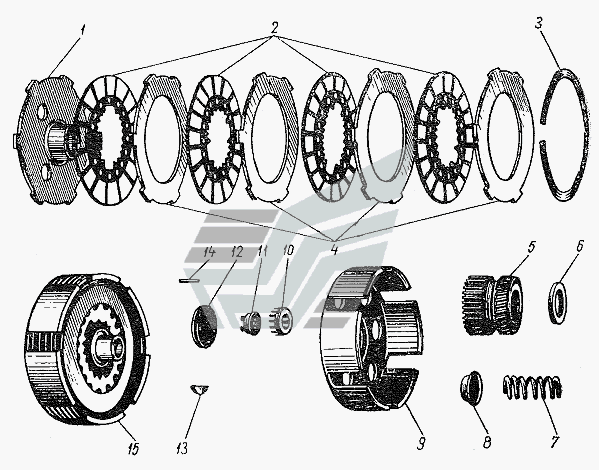

Сцепление ВП-150 "Вятка". Каталог 1985г.

Механизм переключения передач с фиксатором в сборе ВП-150 "Вятка" Крышка сцепления ВП-150 "Вятка"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Диск сцепления опорный

Заводской номер: 1-49 Количество на модель: 1
1-49
1
2

Номер детали на чертеже:

2

Диск сцепления ведомый в сборе

Заводской номер: сб. 1-17-1 Количество на модель: 4
сб. 1-17-1
4
3

Номер детали на чертеже:

3

Кольцо замочное

Заводской номер: 1-53 Количество на модель: 1
1-53
1
4

Номер детали на чертеже:

4

Диск сцепления ведущий

Заводской номер: 1-52 Количество на модель: 4
1-52
4
5

Номер детали на чертеже:

5

Шестерня ведущая передней передачи

Заводской номер: 1-74 Количество на модель: 1
1-74
1
6

Номер детали на чертеже:

6

Шайба опорная

Заводской номер: 1-57 Количество на модель: 1
1-57
1
7

Номер детали на чертеже:

7

Пружина сцепления

Заводской номер: 1-48 Количество на модель: 6
1-48
6
8

Номер детали на чертеже:

8

Чашка пружины сцепления

Заводской номер: 1-47 Количество на модель: 6
1-47
6
9

Номер детали на чертеже:

9

Барабан сцепления в сборе

Заводской номер: сб. 1-36 Количество на модель: 1
сб. 1-36
1
10

Номер детали на чертеже:

10

Шайба пружинная 10

Заводской номер: ШГ-7ТЦ Количество на модель: 1
ШГ-7ТЦ
1
11

Номер детали на чертеже:

11

Гайка специальная М10

Заводской номер: 1-55-1 Количество на модель: 1
1-55-1
1
12

Номер детали на чертеже:

12

Упор выжимной с замком в сборе

Заводской номер: сб. 1-32 Количество на модель: 1
сб. 1-32
1
13

Номер детали на чертеже:

13

Шпонка сегментная 4X16

Заводской номер: 1-30 Количество на модель: 1
1-30
1
14

Номер детали на чертеже:

14

Ролик игольчатый

Заводской номер: 1-56 Количество на модель: 29
1-56
29
15

Номер детали на чертеже:

15

Сцепления в сборе

Заводской номер: сб. 1-16 Количество на модель: 1
сб. 1-16
1
