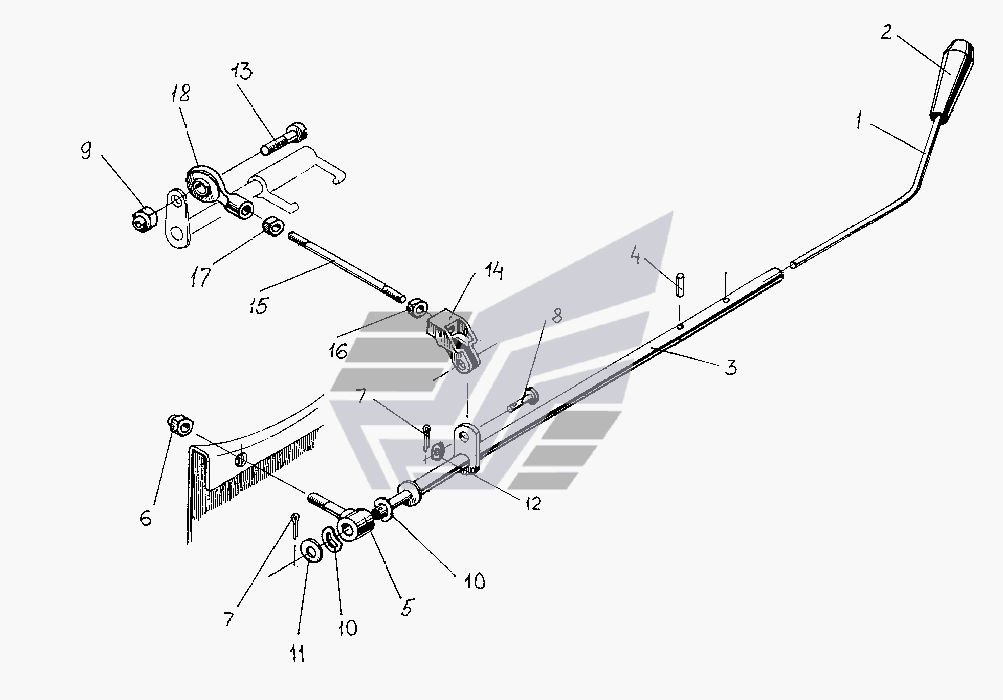

Рычаг управления реверсом УМПО-440 "Рысь". Каталог 2007г.

Рулевой узел УМПО-440 "Рысь" Пульт управления для снегохода мод.119.00.000.000 УМПО-440 "Рысь"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукоятка

Заводской номер: 113.12.050.011 Количество на модель: 1
113.12.050.011
1
2

Номер детали на чертеже:

2

Наконечник

Заводской номер: 113.12.050.012 Количество на модель: 1
113.12.050.012
1
3

Номер детали на чертеже:

3

Труба

Заводской номер: 113.12.050.055 Количество на модель: 1
113.12.050.055
1
4

Номер детали на чертеже:

4

Штифт 4n6х16 ГОСТ3128-70

Заводской номер: [Штифт 4n6х16 ГОСТ3128-70] Количество на модель: 2
[Штифт 4n6х16 ГОСТ3128-70]
2
5

Номер детали на чертеже:

5

Втулка с болтом

Заводской номер: 113.12.050.060 Количество на модель: 1
113.12.050.060
1
6

Номер детали на чертеже:

6

Гайка М10х1,25-6H ОСТ37.001.109-72

Заводской номер: [Гайка М10х1,25-6H ОСТ37.001.109-72] Количество на модель: 1
[Гайка М10х1,25-6H ОСТ37.001.109-72]
1
7

Номер детали на чертеже:

7

Шплинт 1,6х16.016 ГОСТ397-79

Заводской номер: [Шплинт 1,6х16.016 ГОСТ397-79] Количество на модель: 1
[Шплинт 1,6х16.016 ГОСТ397-79]
1
8

Номер детали на чертеже:

8

Ось 6-6f9х20.20 ГОСТ9650-80

Заводской номер: [Ось 6-6f9х20.20 ГОСТ9650-80] Количество на модель: 1
[Ось 6-6f9х20.20 ГОСТ9650-80]
1
9

Номер детали на чертеже:

9

Гайка 6-Ц

Заводской номер: [Гайка 6-Ц] Количество на модель: 1
[Гайка 6-Ц]
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 113.12.050.008 Количество на модель: 2
113.12.050.008
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 113.12.050.009 Количество на модель: 1
113.12.050.009
1
12

Номер детали на чертеже:

12

Шайба 6.06.016 ГОСТ9649-78

Заводской номер: [Шайба 6.06.016 ГОСТ9649-78] Количество на модель: 1
[Шайба 6.06.016 ГОСТ9649-78]
1
13

Номер детали на чертеже:

13

Винт 7006-1225.016 ГОСТ9052-69

Заводской номер: [Винт 7006-1225.016 ГОСТ9052-69] Количество на модель: 1
[Винт 7006-1225.016 ГОСТ9052-69]
1
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: 113.12.050.065 Количество на модель: 1
113.12.050.065
1
15

Номер детали на чертеже:

15

Шпилька

Заводской номер: 113.12.050.010 Количество на модель: 1
113.12.050.010
1
16

Номер детали на чертеже:

16

Гайка М6-6Н.8.016 ГОСТ5927-70

Заводской номер: [Гайка М6-6Н.8.016 ГОСТ5927-70] Количество на модель: 1
[Гайка М6-6Н.8.016 ГОСТ5927-70]
1
17

Номер детали на чертеже:

17

Гайка М6LH-6H.12.40.016 ГОСТ5915-70

Заводской номер: [Гайка М6LH-6H.12.40.016 ГОСТ5915-70] Количество на модель: 2
[Гайка М6LH-6H.12.40.016 ГОСТ5915-70]
2
18

Номер детали на чертеже:

18

Корпус подшипника в сборе

Заводской номер: 113.12.050.070 Количество на модель: 1
113.12.050.070
1
