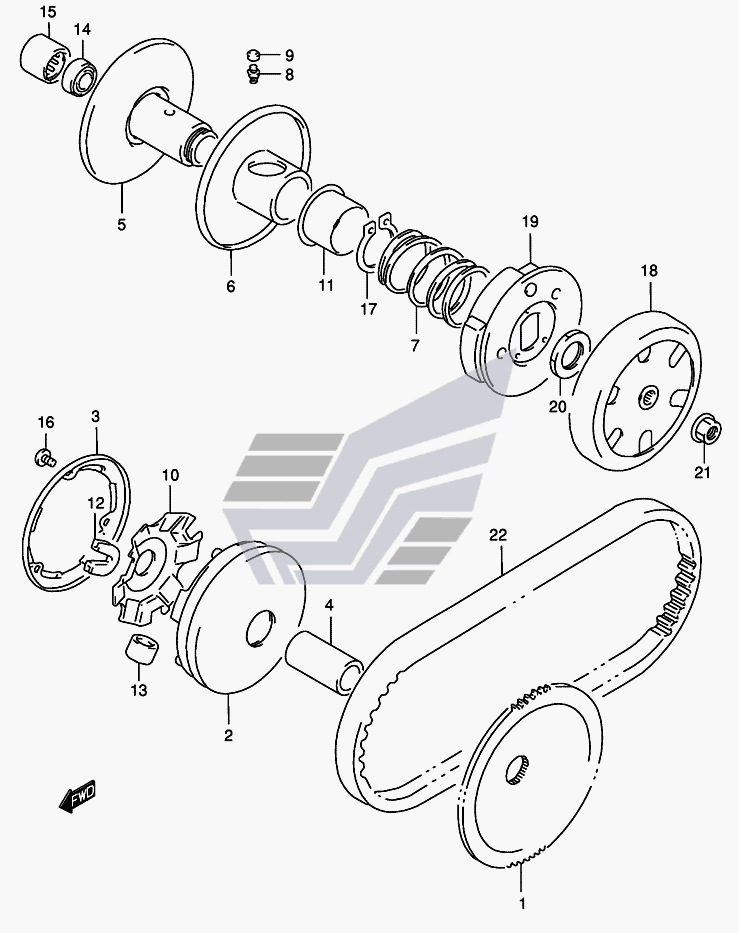

Трансмиссия AZ50. Каталог 2009г.

Вентилятор охлаждения AZ50 Редуктор AZ50

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Неподвижный шкив вариатора

Заводской номер: 21111-43E00 Количество на модель:
21111-43E00
2

Номер детали на чертеже:

2

Муфта вариатора

Заводской номер: 21120-43E02 Количество на модель:
21120-43E02
3

Номер детали на чертеже:

3

Крышка муфты вариатора

Заводской номер: 21122-43E00 Количество на модель:
21122-43E00
4

Номер детали на чертеже:

4

Втулка муфты вариатора

Заводской номер: 21125-43E01 Количество на модель:
21125-43E01
5

Номер детали на чертеже:

5

Ведомый неподвижный шкив

Заводской номер: 21210-43E00 Количество на модель:
21210-43E00
6

Номер детали на чертеже:

6

Ведомый наружный шкив

Заводской номер: 21240-43E01 Количество на модель:
21240-43E01
7

Номер детали на чертеже:

7

Пружина сцепления

Заводской номер: 21243-20E20 Количество на модель:
21243-20E20
8

Номер детали на чертеже:

8

Фиксирующий штифт

Заводской номер: 09201-05006 Количество на модель:
09201-05006
9

Номер детали на чертеже:

9

Шайба (5х8,2х3,5)

Заводской номер: 09180-05042 Количество на модель:
09180-05042
10

Номер детали на чертеже:

10

Упорная пластина муфты вариатора

Заводской номер: 21431-43E00 Количество на модель:
21431-43E00
11

Номер детали на чертеже:

11

Опора наружного шкива

Заводской номер: 21471-03A03 Количество на модель:
21471-03A03
12

Номер детали на чертеже:

12

Демпфер пластины муфты вариатора

Заводской номер: 21481-29C40 Количество на модель:
21481-29C40
13

Номер детали на чертеже:

13

Ролик муфты вариатора

Заводской номер: 21650-41D60 Количество на модель:
21650-41D60
14

Номер детали на чертеже:

14

Подшипник (12х24х6)

Заводской номер: 09262-12018 Количество на модель:
09262-12018
15

Номер детали на чертеже:

15

Подшипник (17х25х16,7)

Заводской номер: 09263-17042 Количество на модель:
09263-17042
16

Номер детали на чертеже:

16

Винт крепления крышки муфты вариатора

Заводской номер: 02142-04103 Количество на модель:
02142-04103
17

Номер детали на чертеже:

17

Стопорное кольцо

Заводской номер: 08331-41246 Количество на модель:
08331-41246
18

Номер детали на чертеже:

18

Колокол муфты сцепления

Заводской номер: 21220-43E00 Количество на модель:
21220-43E00
19

Номер детали на чертеже:

19

Плата колодок сцепления в сборе

Заводской номер: 21501-43E30 Количество на модель:
21501-43E30
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 09140-28004 Количество на модель:
09140-28004
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 08316-10103 Количество на модель:
08316-10103
22

Номер детали на чертеже:

22

Приводной ремень

Заводской номер: 27601-43E00 Количество на модель:
27601-43E00
