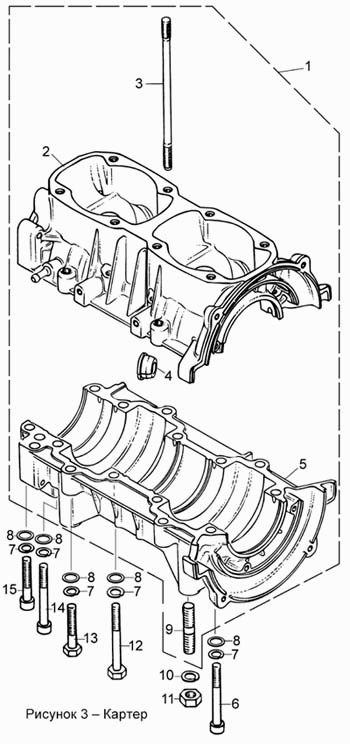

Картер СТ-500Д "Тайга"

Основание двигателя СТ-500Д "Тайга" Вал коленчатый, поршни СТ-500Д "Тайга"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Картер

Заводской номер: С40500080 Количество на модель: 1
С40500080
1
2

Номер детали на чертеже:

2

Картер верхняя половина

Заводской номер: С40500060 Количество на модель: 1
С40500060
1
3

Номер детали на чертеже:

3

Шпилька

Заводской номер: С40500054 Количество на модель: 8
С40500054
8
4

Номер детали на чертеже:

4

Втулка разрезная

Заводской номер: С40500059 Количество на модель: 1
С40500059
1
5

Номер детали на чертеже:

5

Картер нижняя половина

Заводской номер: С40500070 Количество на модель: 1
С40500070
1
6

Номер детали на чертеже:

6

Винт М8-6gх65.88.35Х.016 ГОСТ 11738-84

Заводской номер: Винт М8-6gх65.88.35Х.016 ГОСТ 11738-84 Количество на модель: 2
Винт М8-6gх65.88.35Х.016 ГОСТ 11738-84
2
7

Номер детали на чертеже:

7

Шайба 8.65Г.016 ГОСТ 6402-70

Заводской номер: Шайба 8.65Г.016 ГОСТ 6402-70 Количество на модель: 14
Шайба 8.65Г.016 ГОСТ 6402-70
14
8

Номер детали на чертеже:

8

Шайба 1,5-8-16-Ц ОСТ 1 34507-80

Заводской номер: Шайба 1,5-8-16-Ц ОСТ 1 34507-80 Количество на модель: 14
Шайба 1,5-8-16-Ц ОСТ 1 34507-80
14
9

Номер детали на чертеже:

9

Шпилька М10х2r/8gх35.109.30ХГСА.019 ГОСТ 2038-76

Заводской номер: Шпилька М10х2r/8gх35.109.30ХГСА.019 ГОСТ Количество на модель: 4
Шпилька М10х2r/8gх35.109.30ХГСА.019 ГОСТ
4
10

Номер детали на чертеже:

10

Шайба 10.01.10.016 ГОСТ 6958-78

Заводской номер: Шайба 10.01.10.016 ГОСТ 6958-78 Количество на модель: 4
Шайба 10.01.10.016 ГОСТ 6958-78
4
11

Номер детали на чертеже:

11

Гайка М10 самоконтрящаяся

Заводской номер: 110501430 Количество на модель: 4
110501430
4
12

Номер детали на чертеже:

12

Болт М8-6gх70.88.35Х.016 ГОСТ 7798-70

Заводской номер: Болт М8-6gх70.88.35Х.016 ГОСТ 7798-70 Количество на модель: 4
Болт М8-6gх70.88.35Х.016 ГОСТ 7798-70
4
13

Номер детали на чертеже:

13

Болт М8-6gх45.88.35Х.016 ГОСТ 7798-70

Заводской номер: Болт М8-6gх45.88.35Х.016 ГОСТ 7798-70 Количество на модель: 4
Болт М8-6gх45.88.35Х.016 ГОСТ 7798-70
4
14

Номер детали на чертеже:

14

Винт М8-6gх70.88.35Х.016 ГОСТ 11738-84

Заводской номер: Винт М8-6gх70.88.35Х.016 ГОСТ 11738-84 Количество на модель: 2
Винт М8-6gх70.88.35Х.016 ГОСТ 11738-84
2
15

Номер детали на чертеже:

15

Винт М8-6gх45.88.35Х.016 ГОСТ 11738-84

Заводской номер: Винт М8-6gх45.88.35Х.016 ГОСТ 11738-84 Количество на модель: 2
Винт М8-6gх45.88.35Х.016 ГОСТ 11738-84
2
