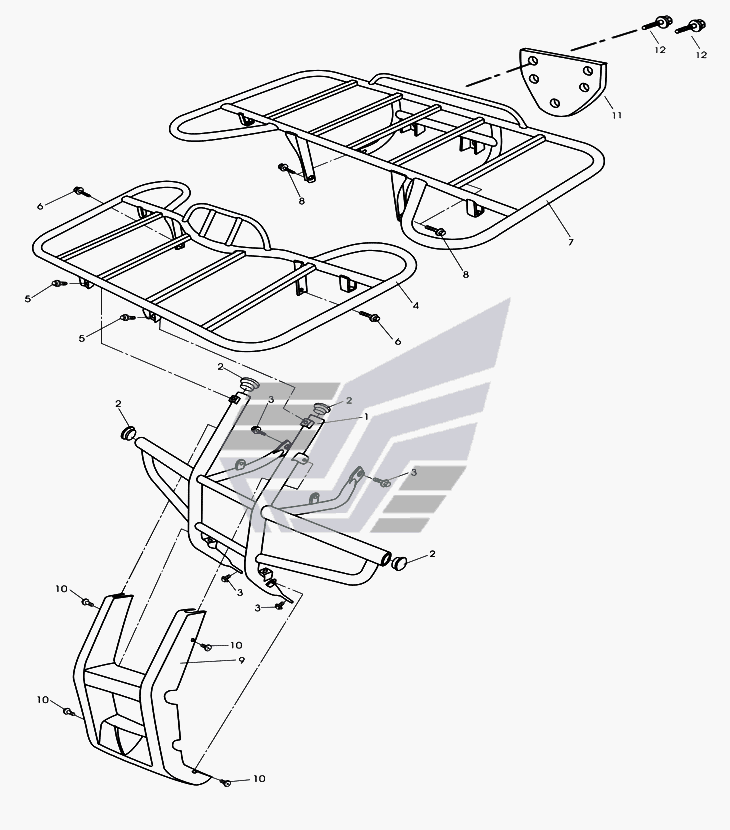

Защита Jianshe JS400 ATV-2. Каталог 2005г.

Сиденье Jianshe JS400 ATV-2 Декоративные наклейки и лейблы Jianshe JS400 ATV-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
7
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Бампер

Заводской номер: SSC3-730000-0 Количество на модель: 1
SSC3-730000-0
1
2

Номер детали на чертеже:

2

Пробки бампера

Заводской номер: SSC0-000522-0 Количество на модель: 1
SSC0-000522-0
1
3

Номер детали на чертеже:

3

Болт М8х16 GB/T5787-86

Заводской номер: [Болт М8х16 GB/T5787-86] Количество на модель: 2
[Болт М8х16 GB/T5787-86]
2
4

Номер детали на чертеже:

4

Передняя защитная рама

Заводской номер: SSC3-710000-0 Количество на модель: 1
SSC3-710000-0
1
5

Номер детали на чертеже:

5

Болт М8х12 GB/T5787-86

Заводской номер: [Болт М8х12 GB/T5787-86] Количество на модель: 1
[Болт М8х12 GB/T5787-86]
1
7

Номер детали на чертеже:

7

Задняя защитная рама

Заводской номер: SSC3-720000-2 Количество на модель: 2
SSC3-720000-2
2
9

Номер детали на чертеже:

9

Решетка бампера

Заводской номер: SSC0-000501-0 Количество на модель: 1
SSC0-000501-0
1
10

Номер детали на чертеже:

10

Винт М6х8 GB/T947-1998

Заводской номер: [Винт М6х8 GB/T947-1998] Количество на модель: 1
[Винт М6х8 GB/T947-1998]
1
11

Номер детали на чертеже:

11

Задняя пластина

Заводской номер: SSC0-000401-2 Количество на модель: 1
SSC0-000401-2
1
12

Номер детали на чертеже:

12

Болт М6х12 GB/T11674.1-86

Заводской номер: [Болт М6х12 GB/T11674.1-86] Количество на модель: 1
[Болт М6х12 GB/T11674.1-86]
1
