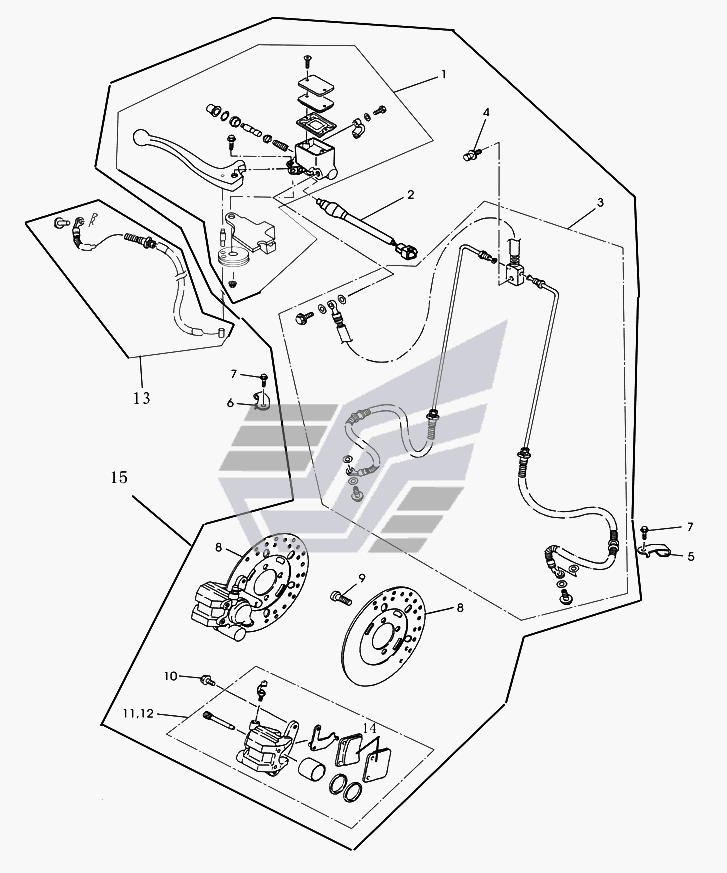

Передний тормоз Jianshe JS400 ATV-2. Каталог 2005г.

Механизм переключения привода 2/4 колеса Jianshe JS400 ATV-2 Механизм электростартера Jianshe JS400 ATV-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Основной насос

Заводской номер: SSC4-351000-0 Количество на модель: 1
SSC4-351000-0
1
2

Номер детали на чертеже:

2

Включатель указателя переднего тормоза

Заводской номер: SSC5-531000-0 Количество на модель: 1
SSC5-531000-0
1
3

Номер детали на чертеже:

3

Тормозные шланги переднего тормоза

Заводской номер: SSC4-354000-2 Количество на модель: 2
SSC4-354000-2
2
4

Номер детали на чертеже:

4

Болт М8х30 GB/T9074.14-88

Заводской номер: [Болт М8х30 GB/T9074.14-88] Количество на модель: 1
[Болт М8х30 GB/T9074.14-88]
1
5

Номер детали на чертеже:

5

Кронштейн трубки переднего тормоза 3

Заводской номер: SSC3-220401-0 Количество на модель: 4
SSC3-220401-0
4
6

Номер детали на чертеже:

6

Кронштейн трубки переднего тормоза 4

Заводской номер: SSC3-250401-0 Количество на модель: 2
SSC3-250401-0
2
7

Номер детали на чертеже:

7

Болт М6х12 GB/T5787-86

Заводской номер: [Болт М6х12 GB/T5787-86] Количество на модель: 2
[Болт М6х12 GB/T5787-86]
2
8

Номер детали на чертеже:

8

Тормозной диск

Заводской номер: SSC4-350001-0 Количество на модель: 1
SSC4-350001-0
1
9

Номер детали на чертеже:

9

Винт крепления тормозного диска

Заводской номер: SSC4-350002-0 Количество на модель: 2
SSC4-350002-0
2
10

Номер детали на чертеже:

10

Болт М8х14 GB/T5787-86

Заводской номер: [Болт М8х14 GB/T5787-86] Количество на модель: 1
[Болт М8х14 GB/T5787-86]
1
11

Номер детали на чертеже:

11

Левое магистраль насоса

Заводской номер: SSC4-352000-0 Количество на модель: 1
SSC4-352000-0
1
12

Номер детали на чертеже:

12

Правая магистраль насоса

Заводской номер: SSC4-353000-0 Количество на модель: 2
SSC4-353000-0
2
13

Номер детали на чертеже:

13

Соединительный трос в сборе

Заводской номер: SSC4-340000-2 Количество на модель: 1
SSC4-340000-2
1
14

Номер детали на чертеже:

14

Задний тормоз в сборе

Заводской номер: SSC4-320000-0 Количество на модель: 1
SSC4-320000-0
1
15

Номер детали на чертеже:

15

Передний тормоз в сборе

Заводской номер: SSC4-350000-2 Количество на модель: 1
SSC4-350000-2
1
