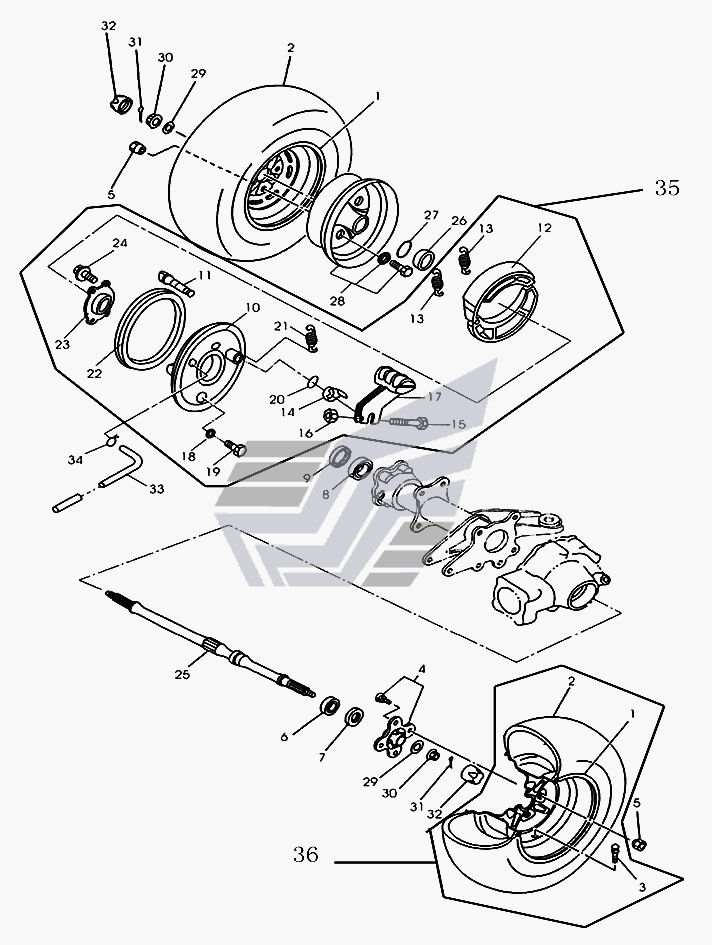

Задние колеса Jianshe JS400 ATV-2. Каталог 2005г.
| № | Инфо | Название детали | Заводской номер | Количество на модель | |||||||||||||
| 1 |
Задний обод в сборе |
SSC3-821000-0 | 1 | ||||||||||||||
| 2 |
Задняя шина |
SSC3-820601-0 | 8 | ||||||||||||||
| 3 |
Ниппель GB12836.1-1999 |
Z2-01-1 | 2 | ||||||||||||||
| 4 |
Соединительная пластина заднего колеса |
SSA0-017000-0 | 6 | ||||||||||||||
| 5 |
Крепежная гайка колеса |
SSA0-000301-0 | 1 | ||||||||||||||
| 6 |
Подшипник GB/T276-94 |
6008-Z | 2 | ||||||||||||||
| 7 |
Манжета |
SSA3-931000-0 | 2 | ||||||||||||||
| 8 |
Манжета |
SSA3-617000-0 | 1 | ||||||||||||||
| 9 |
Подшипник GB/T276-94 |
6206-Z | 4 | Раскрыть цены | |||||||||||||
|
|||||||||||||||||
| 10 |
Крышка заднего тормоза в сборе |
SSA4-321000-0 | 1 | ||||||||||||||
| 11 |
Кулачковый вал заднего тормоза |
SSA4-320001-0 | 2 | ||||||||||||||
| 12 |
Тормозная колодка |
SSC4-323000-2 | 2 | ||||||||||||||
| 13 |
Пружина |
SSA4-310701-0 | 1 | ||||||||||||||
| 14 |
Пластина |
SSA4-310401-0 | 1 | ||||||||||||||
| 15 |
Болт |
CY80.23-13 | 1 | ||||||||||||||
| 16 |
Гайка М6 GB/T6177.1-86 |
[Гайка М6 GB/T6177.1-86] | 1 | ||||||||||||||
| 17 |
Задний тормоз в сборе |
SSC4-322000-0 | 1 | ||||||||||||||
| 18 |
Прокладка |
SSA4-310402-0 | 1 | ||||||||||||||
| 19 |
Болт М6х12 GB/T5783-86 |
[Болт М6х12 GB/T5783-86] | 1 | ||||||||||||||
| 20 |
Кольцо 14х2,65G GB/T3452.1-92 |
[Кольцо 14х2,65G GB/T3452.1-92] | 1 | ||||||||||||||
| 21 |
Пружина |
SSC4-320701-0 | 1 | ||||||||||||||
| 22 |
Пылезащитное уплотнение |
SSA4-314000-0 | 1 | ||||||||||||||
| 23 |
Подшипниковый узел вала заднего тормоза |
SSA0-000406-0 | 1 | ||||||||||||||
| 24 |
Болт М8х40 GB/T5787-86 |
[Болт М8х40 GB/T5787-86] | 1 | ||||||||||||||
| 25 |
Ось задних колес |
SSC3-920001-0 | 1 | ||||||||||||||
| 26 |
Шайба крышки заднего тормоза |
SSA0-000405-0 | 1 | ||||||||||||||
| 27 |
Кольцо 30х1,8G GB/T3452.1-92 |
[Кольцо 30х1,8G GB/T3452.1-92] | 1 | ||||||||||||||
| 28 |
Тормозной барабан в сборе |
SSC0-006000-0 | 2 | ||||||||||||||
| 29 |
Шайба 16 GB/T96-86 |
[Шайба 16 GB/T96-86] | 1 | ||||||||||||||
| 30 |
Гайка оси колеса |
SSA0-000013-0 | 1 | ||||||||||||||
| 31 |
Шплинт 4х30 GB/T91-87 |
[Шплинт 4х30 GB/T91-87] | 1 | ||||||||||||||
| 32 |
Защитный колпачок |
SSA0-000604-0 | 1 | ||||||||||||||
| 33 |
Воздушная трубка заднего тормоза |
SSC0-000607-0 | 1 | ||||||||||||||
| 34 |
Зажим трубки стравливания воздуха |
SSA0-000802-0 | 2 | ||||||||||||||
| 35 |
Задний тормоз в сборе |
SSC4-320000-0 | 2 | ||||||||||||||
| 36 |
Заднее колесо в сборе |
SSC3-820000-0 | 1 | ||||||||||||||
