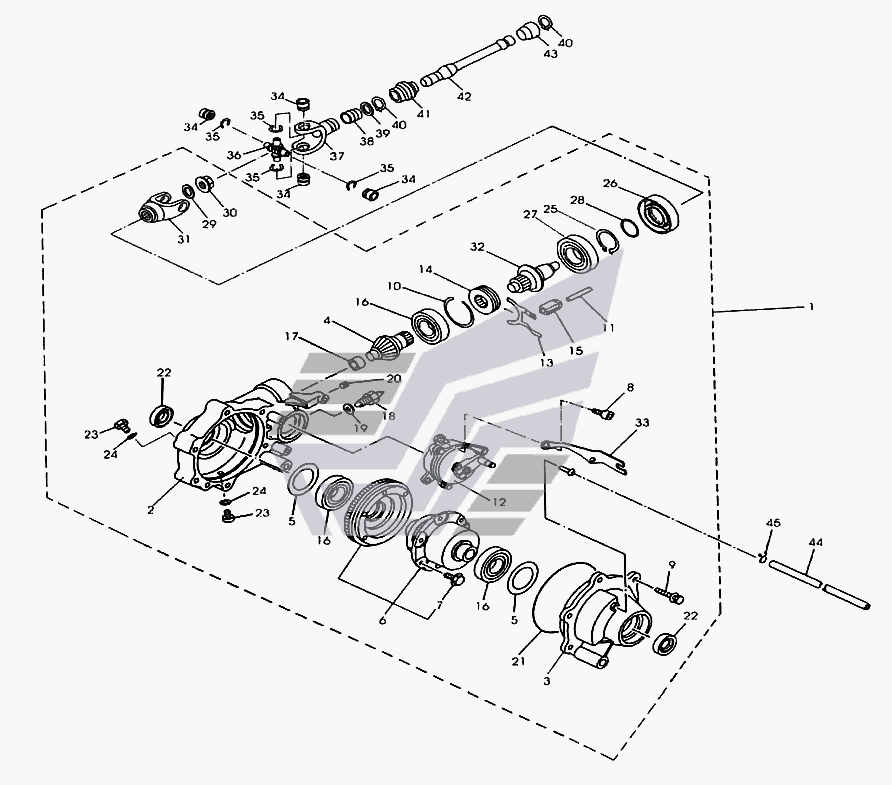

Передняя приводная коробка Jianshe JS400 ATV-2. Каталог 2005г.

Выходной механизм Jianshe JS400 ATV-2 Приводная коробка Jianshe JS400 ATV-2

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Передняя приводная коробка

Заводской номер: SSC3-960000-0 Количество на модель: 2

SSC3-960000-0

2

2

Номер детали на чертеже:

2

Корпус передней приводной коробки

Заводской номер: SSC3-961201-0 Количество на модель: 2

SSC3-961201-0

2

3

Номер детали на чертеже:

3

Крышка передней приводной коробки

Заводской номер: SSC3-962201-0 Количество на модель: 1

SSC3-962201-0

1

4

Номер детали на чертеже:

4

Приводная ось

Заводской номер: SSC3-960303-0 Количество на модель: 1

SSC3-960303-0

1

5

Номер детали на чертеже:

5

Тяговый блок

Заводской номер: SSC3-930402-0 Количество на модель: 1

SSC3-930402-0

1

6

Номер детали на чертеже:

6

Дифференциал

Заводской номер: SSC3-963000-0 Количество на модель: 2

SSC3-963000-0

2

7

Номер детали на чертеже:

7

Болт М8х1,25х18 GB/T9074.14-88

Заводской номер: [Болт М8х1,25х18 GB/T9074.14-88] Количество на модель: 2

[Болт М8х1,25х18 GB/T9074.14-88]

2

8

Номер детали на чертеже:

8

Винт GB/T70.1-85

Заводской номер: [Винт GB/T70.1-85] Количество на модель: 6

[Винт GB/T70.1-85]

6

9

Номер детали на чертеже:

9

Болт М8х25 GB/T9074.14

Заводской номер: [Болт М8х25 GB/T9074.14] Количество на модель: 6

[Болт М8х25 GB/T9074.14]

6

10

Номер детали на чертеже:

10

Зажимное кольцо 1

Заводской номер: SSC3-960003-0 Количество на модель: 1

SSC3-960003-0

1

11

Номер детали на чертеже:

11

Ось скольжения

Заводской номер: SSC3-960001-0 Количество на модель: 2

SSC3-960001-0

2

12

Номер детали на чертеже:

12

Переходной механизм 2/4 колеса

Заводской номер: SSC3-968000-0 Количество на модель: 2

SSC3-968000-0

2

13

Номер детали на чертеже:

13

Хомут

Заводской номер: SSC3-960402-0 Количество на модель: 1

SSC3-960402-0

1

14

Номер детали на чертеже:

14

Кольцо со внутренними шлицами

Заводской номер: SSC3-960302-0 Количество на модель: 1

SSC3-960302-0

1

15

Номер детали на чертеже:

15

Раздаточное устройство

Заводской номер: SSC3-960304-0 Количество на модель: 2

SSC3-960304-0

2

16

Номер детали на чертеже:

16

Подшипник GB/T276-94

Заводской номер: 6007 Количество на модель: 4

6007

4

Раскрыть цены

067651

107 (6007) 107

Подшипник КПП К-701, с/х

Артикул: 107 (6007)

Производитель:

17

Номер детали на чертеже:

17

Роликовый подшипник

Заводской номер: SSC3-965000-0 Количество на модель: 1

SSC3-965000-0

1

18

Номер детали на чертеже:

18

Переключатель

Заводской номер: FG-508000-0 Количество на модель: 1

FG-508000-0

1

19

Номер детали на чертеже:

19

Шайба

Заводской номер: FG-500404-0 Количество на модель: 4

FG-500404-0

4

20

Номер детали на чертеже:

20

Винт М8х10 GB/T77-88

Заводской номер: [Винт М8х10 GB/T77-88] Количество на модель: 1

[Винт М8х10 GB/T77-88]

1

21

Номер детали на чертеже:

21

Кольцо 140х2,65 GB/T3452.1-1992

Заводской номер: [Кольцо 140х2,65 GB/T3452.1-1992] Количество на модель: 1

[Кольцо 140х2,65 GB/T3452.1-1992]

1

22

Номер детали на чертеже:

22

Уплотнительная манжета 1 GB/T3452.1-1992

Заводской номер: [Уплотнительная манжета 1 GB/T3452.1-1992] Количество на модель: 2

[Уплотнительная манжета 1 GB/T3452.1-1992]

2

23

Номер детали на чертеже:

23

Пробка

Заводской номер: SSA3-930003-0 Количество на модель: 1

SSA3-930003-0

1

24

Номер детали на чертеже:

24

Уплотнительная шайба

Заводской номер: ZA1-600401-0 Количество на модель: 1

ZA1-600401-0

1

25

Номер детали на чертеже:

25

Зажимное кольцо 1

Заводской номер: SSC3-960004-0 Количество на модель: 4

SSC3-960004-0

4

26

Номер детали на чертеже:

26

Уплотнительная манжета

Заводской номер: SSC3-967000-0 Количество на модель: 4

SSC3-967000-0

4

27

Номер детали на чертеже:

27

Подшипник GB/T276-94

Заводской номер: 16000 Количество на модель: 6

16000

6

28

Номер детали на чертеже:

28

Кольцо 28,0х2,65 GB/T13452.1-1992

Заводской номер: [Кольцо 28,0х2,65 GB/T13452.1-1992] Количество на модель: 10

[Кольцо 28,0х2,65 GB/T13452.1-1992]

10

29

Номер детали на чертеже:

29

Шайба 14-140HV GB/T97.1-86

Заводской номер: [Шайба 14-140HV GB/T97.1-86] Количество на модель: 14

[Шайба 14-140HV GB/T97.1-86]

14

30

Номер детали на чертеже:

30

Гайка М14х1,5 GB/T6177-86

Заводской номер: [Гайка М14х1,5 GB/T6177-86] Количество на модель: 4

[Гайка М14х1,5 GB/T6177-86]

4

31

Номер детали на чертеже:

31

Передний шарнир шарнирного блока

Заводской номер: SSC3-960002-0 Количество на модель: 2

SSC3-960002-0

2

32

Номер детали на чертеже:

32

Ось со шлицами

Заводской номер: SSC3-960301-0 Количество на модель: 1

SSC3-960301-0

1

33

Номер детали на чертеже:

33

Нижний кронштейн троса

Заводской номер: SSC3-960401-0 Количество на модель: 1

SSC3-960401-0

1

34

Номер детали на чертеже:

34

Игольчатый подшипник

Заводской номер: FG-586000-0 Количество на модель: 2

FG-586000-0

2

35

Номер детали на чертеже:

35

Полукольцо

Заводской номер: FG-580402-0 Количество на модель: 14

FG-580402-0

14

36

Номер детали на чертеже:

36

Крестовина

Заводской номер: F3-584000-0 Количество на модель: 12

F3-584000-0

12

37

Номер детали на чертеже:

37

Хомут (привод передних колес)

Заводской номер: F3-586000-0 Количество на модель: 2

F3-586000-0

2

38

Номер детали на чертеже:

38

Поджимная пружина

Заводской номер: SSC0-000704-0 Количество на модель: 4

SSC0-000704-0

4

39

Номер детали на чертеже:

39

Шайба

Заводской номер: SSC0-000406-0 Количество на модель: 1

SSC0-000406-0

1

40

Номер детали на чертеже:

40

Стопорное кольцо GB/T894.1-86

Заводской номер: [Стопорное кольцо GB/T894.1-86] Количество на модель: 2

[Стопорное кольцо GB/T894.1-86]

2

41

Номер детали на чертеже:

41

Гофрированная трубка передней приводной оси

Заводской номер: SSC0-000601-0 Количество на модель: 2

SSC0-000601-0

2

42

Номер детали на чертеже:

42

Передняя приводная ось

Заводской номер: SSC0-000001-0 Количество на модель: 2

SSC0-000001-0

2

43

Номер детали на чертеже:

43

Защитное покрытие передней приводной оси

Заводской номер: SSC0-000602-0 Количество на модель: 2

SSC0-000602-0

2

44

Номер детали на чертеже:

44

Трубка стравливания воздуха

Заводской номер: SSC0-000604-0 Количество на модель: 4

SSC0-000604-0

4

45

Номер детали на чертеже:

45

Зажим трубки стравливания воздуха

Заводской номер: SSC0-000703-0 Количество на модель: 1

SSC0-000703-0

1
