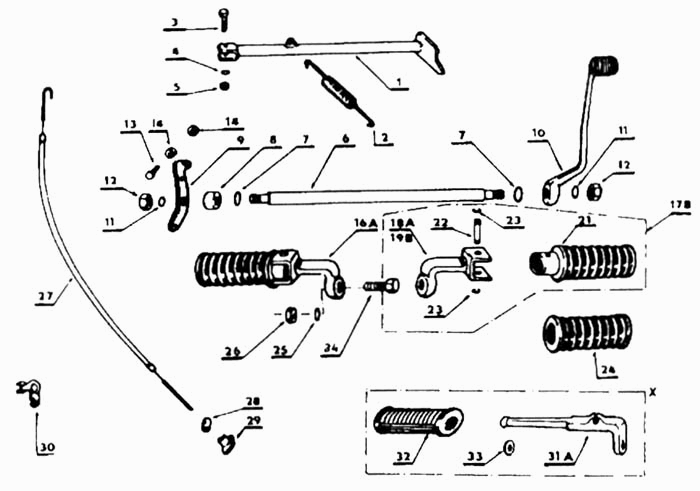

Педали, подставка Java-350. Каталог 1999г.

Крышка с колодками Java-350 Схема электрооборудования Java-350

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Дежурная подставка

Заводской номер: 451963437235 Количество на модель: 1
451963437235
1
2

Номер детали на чертеже:

2

Пружина

Заводской номер: 451935337209 Количество на модель: 1
451935337209
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 451963437131 Количество на модель: 1
451963437131
1
4

Номер детали на чертеже:

4

Подкладка 8,2

Заводской номер: 311214011082 Количество на модель: 1
311214011082
1
5

Номер детали на чертеже:

5

Гайка М8

Заводской номер: 311120314080 Количество на модель: 1
311120314080
1
6

Номер детали на чертеже:

6

Вал педали тормоза

Заводской номер: 451963437088 Количество на модель: 1
451963437088
1
7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: 685713410007 Количество на модель: 2
685713410007
2
8

Номер детали на чертеже:

8

Распорная втулка

Заводской номер: 451963437089 Количество на модель: 1
451963437089
1
9

Номер детали на чертеже:

9

Коромысло тормозной педали

Заводской номер: 451963437095 Количество на модель: 1
451963437095
1
10

Номер детали на чертеже:

10

Педаль тормоза

Заводской номер: 451963437010 Количество на модель: 1
451963437010
1
11

Номер детали на чертеже:

11

Пружинная шайба 102

Заводской номер: 311214010102 Количество на модель: 2
311214010102
2
12

Номер детали на чертеже:

12

Гайка М10х1,25

Заводской номер: 311120315100 Количество на модель: 2
311120315100
2
13

Номер детали на чертеже:

13

Болт М5х16

Заводской номер: 309203140514 Количество на модель: 1
309203140514
1
14

Номер детали на чертеже:

14

Гайка М5

Заводской номер: 311120314050 Количество на модель: 2
311120314050
2
16

Номер детали на чертеже:

16

Подножка левая

Заводской номер: 451963437160 Количество на модель: 1
451963437160
1
17

Номер детали на чертеже:

17

Подножка правая

Заводской номер: 451963437180 Количество на модель: 1
451963437180
1
18

Номер детали на чертеже:

18

Кронштейн подножки левый

Заводской номер: 451963437165 Количество на модель: 1
451963437165
1
19

Номер детали на чертеже:

19

Кронштейн подножки правый

Заводской номер: 451963437181 Количество на модель: 1
451963437181
1
21

Номер детали на чертеже:

21

Подножка с резиной

Заводской номер: 451963437155 Количество на модель: 2
451963437155
2
22

Номер детали на чертеже:

22

Ось

Заводской номер: 451935337098 Количество на модель: 2
451935337098
2
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 451935337097 Количество на модель: 4
451935337097
4
24

Номер детали на чертеже:

24

Резина (451960037113)

Заводской номер: 321831003001 Количество на модель: 2
321831003001
2
25

Номер детали на чертеже:

25

Пружинная шайба 12,2

Заводской номер: 311214011122 Количество на модель: 2
311214011122
2
26

Номер детали на чертеже:

26

Гайка М12

Заводской номер: 311120114120 Количество на модель: 2
311120114120
2
27

Номер детали на чертеже:

27

Трос заднего тормоза

Заводской номер: 451463437080 Количество на модель: 1
451463437080
1
28

Номер детали на чертеже:

28

Наконечник

Заводской номер: 451935337063 Количество на модель: 1
451935337063
1
29

Номер детали на чертеже:

29

Гайка

Заводской номер: 451935346024 Количество на модель: 1
451935346024
1
30

Номер детали на чертеже:

30

Опора

Заводской номер: 451963430061 Количество на модель: 1
451963430061
1
31

Номер детали на чертеже:

31

Подножка левая для коляски

Заводской номер: 451963437073 Количество на модель: 1
451963437073
1
32

Номер детали на чертеже:

32

Резина для коляски

Заводской номер: 451960037026 Количество на модель: 1
451960037026
1
33

Номер детали на чертеже:

33

Подкладка

Заводской номер: 451963408049 Количество на модель: 1
451963408049
1
34

Номер детали на чертеже:

34

Болт М12х35

Заводской номер: 309503141222 Количество на модель: 2
309503141222
2
