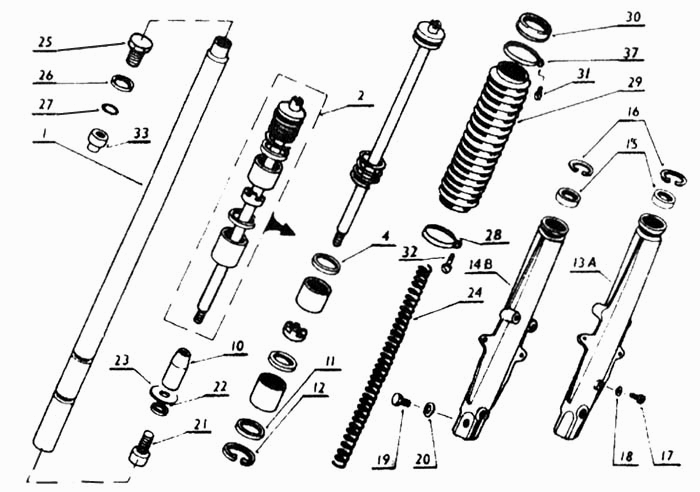

Передняя вилка Java-350. Каталог 1999г.

Передняя вилка Java-350 Переднее и заднее колесо Java-350

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубка несущая

Заводской номер: 451947241503 Количество на модель: 2
451947241503
2
2

Номер детали на чертеже:

2

Тяга

Заводской номер: 451947241540 Количество на модель: 2
451947241540
2
4

Номер детали на чертеже:

4

Кольцо (451947241420)

Заводской номер: 321841002085 Количество на модель: 2
321841002085
2
10

Номер детали на чертеже:

10

Распорная трубка

Заводской номер: 451947241548 Количество на модель: 2
451947241548
2
11

Номер детали на чертеже:

11

Подкладка

Заводской номер: 451947241547 Количество на модель: 2
451947241547
2
12

Номер детали на чертеже:

12

Уплотнительное кольцо 28

Заводской номер: 311733100280 Количество на модель: 2
311733100280
2
13

Номер детали на чертеже:

13

Труба нижняя левая

Заводской номер: 451947241566 Количество на модель: 1
451947241566
1
14

Номер детали на чертеже:

14

Труба нижняя правая

Заводской номер: 451947241446 Количество на модель: 1
451947241446
1
15

Номер детали на чертеже:

15

Уплотнительное кольцо 36х47/6,5-10

Заводской номер: 273526001317 Количество на модель: 2
273526001317
2
16

Номер детали на чертеже:

16

Уплотнительное кольцо

Заводской номер: 451947241487 Количество на модель: 2
451947241487
2
17

Номер детали на чертеже:

17

Болт М5х8

Заводской номер: 409231140508 Количество на модель: 2
409231140508
2
18

Номер детали на чертеже:

18

Уплотнительное кольцо 5х9

Заводской номер: 319419520120 Количество на модель: 2
319419520120
2
19

Номер детали на чертеже:

19

Болт М10х45

Заводской номер: 309101141026 Количество на модель: 2
309101141026
2
20

Номер детали на чертеже:

20

Подкладка 10,5

Заводской номер: 311210211105 Количество на модель: 2
311210211105
2
21

Номер детали на чертеже:

21

Болт М10х20

Заводской номер: 309543101016 Количество на модель: 2
309543101016
2
22

Номер детали на чертеже:

22

Уплотнение (451945041179)

Заводской номер: 273111515054 Количество на модель: 2
273111515054
2
23

Номер детали на чертеже:

23

Подкладка

Заводской номер: 451945041180 Количество на модель: 2
451945041180
2
24

Номер детали на чертеже:

24

Пружина

Заводской номер: 315114437840 Количество на модель: 2
315114437840
2
25

Номер детали на чертеже:

25

Пробка

Заводской номер: 451947241391 Количество на модель: 2
451947241391
2
26

Номер детали на чертеже:

26

Подкладка

Заводской номер: 451947241492 Количество на модель: 2
451947241492
2
27

Номер детали на чертеже:

27

Кольцо 25х2

Заводской номер: 273111014104 Количество на модель: 2
273111014104
2
28

Номер детали на чертеже:

28

Обойма склепываемая 054

Заводской номер: 451963804090 Количество на модель: 2
451963804090
2
29

Номер детали на чертеже:

29

Резиновая манжета

Заводской номер: 451963841125 Количество на модель: 2
451963841125
2
30

Номер детали на чертеже:

30

Втулка (451963841051)

Заводской номер: 321811003122 Количество на модель: 2
321811003122
2
31

Номер детали на чертеже:

31

Болт М3х20

Заводской номер: 309231140316 Количество на модель: 1
309231140316
1
32

Номер детали на чертеже:

32

Болт М3х12

Заводской номер: 309231140311 Количество на модель: 1
309231140311
1
33

Номер детали на чертеже:

33

Вкладыш

Заводской номер: 451963841032 Количество на модель: 2
451963841032
2
37

Номер детали на чертеже:

37

Обойма склёпываемая диаметр 47

Заводской номер: 451963841170 Количество на модель: 2
451963841170
2
