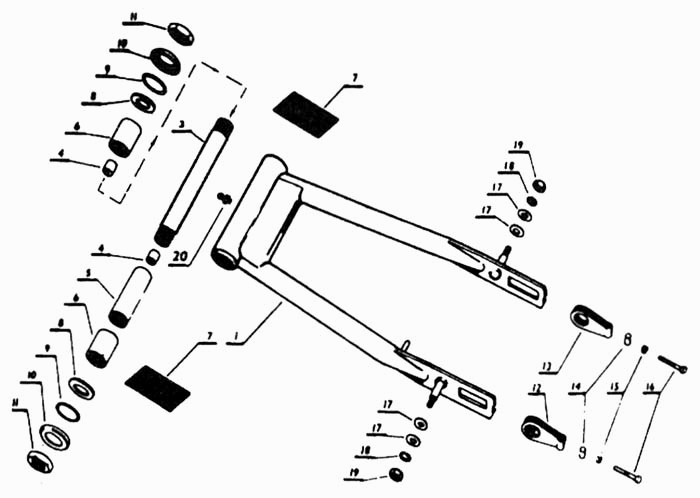

Задняя вилка Java-350. Каталог 1999г.

Рама Java-350 Передняя вилка Java-350

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Задняя вилка

Заводской номер: 451963431350 Количество на модель: 1
451963431350
1
3

Номер детали на чертеже:

3

Штырь задней вилки

Заводской номер: 451963431015 Количество на модель: 1
451963431015
1
4

Номер детали на чертеже:

4

Втулка штыря

Заводской номер: 321841003077 Количество на модель: 2
321841003077
2
5

Номер детали на чертеже:

5

Распорная трубка

Заводской номер: 451963431331 Количество на модель: 1
451963431331
1
6

Номер детали на чертеже:

6

Распорный палец

Заводской номер: 451963431336 Количество на модель: 2
451963431336
2
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 451963431334 Количество на модель: 2
451963431334
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 451963431343 Количество на модель: 2
451963431343
2
9

Номер детали на чертеже:

9

Кольцо 40х32

Заводской номер: 273111010224 Количество на модель: 2
273111010224
2
10

Номер детали на чертеже:

10

Чашка

Заводской номер: 451963431342 Количество на модель: 2
451963431342
2
11

Номер детали на чертеже:

11

Гайка штыря

Заводской номер: 451963431024 Количество на модель: 2
451963431024
2
12

Номер детали на чертеже:

12

Натяжитель цепи левый

Заводской номер: 451963408050 Количество на модель: 1
451963408050
1
13

Номер детали на чертеже:

13

Натяжитель цепи правый

Заводской номер: 451963408055 Количество на модель: 1
451963408055
1
14

Номер детали на чертеже:

14

Опора

Заводской номер: 451963408042 Количество на модель: 2
451963408042
2
15

Номер детали на чертеже:

15

Гайка М6

Заводской номер: 311100114060 Количество на модель: 2
311100114060
2
16

Номер детали на чертеже:

16

Болт М6х40

Заводской номер: 309203140624 Количество на модель: 2
309203140624
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 451960330091 Количество на модель: 4
451960330091
4
18

Номер детали на чертеже:

18

Шайба 10,2

Заводской номер: 311214011102 Количество на модель: 2
311214011102
2
19

Номер детали на чертеже:

19

Гайка М10

Заводской номер: 311120114100 Количество на модель: 2
311120114100
2
20

Номер детали на чертеже:

20

Масленка

Заводской номер: 425111213025 Количество на модель: 1
425111213025
1
