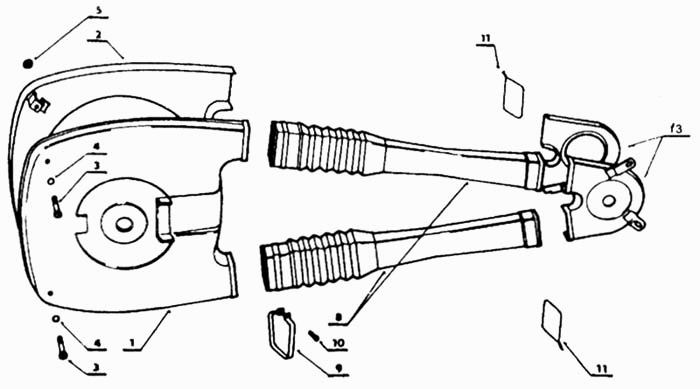

Кожух цепи Java-350. Каталог 1999г.

Крышки Java-350 Рама Java-350

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
8
9
10
11
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кожух задней звездочки наружный

Заводской номер: 451963403010 Количество на модель: 1
451963403010
1
2

Номер детали на чертеже:

2

Кожух задней звездочки внутренний

Заводской номер: 451960303060 Количество на модель: 1
451960303060
1
3

Номер детали на чертеже:

3

Болт М5х40

Заводской номер: 309235140524 Количество на модель: 2
309235140524
2
4

Номер детали на чертеже:

4

Крестообразно изогнутая шайба 5,3

Заводской номер: 311213511053 Количество на модель: 2
311213511053
2
5

Номер детали на чертеже:

5

Гайка М5

Заводской номер: 311100114050 Количество на модель: 2
311100114050
2
8

Номер детали на чертеже:

8

Чехол цепи 4519 634 03 063

Заводской номер: 273125990774 Количество на модель: 2
273125990774
2
9

Номер детали на чертеже:

9

Хомут задний

Заводской номер: 451963403020 Количество на модель: 2
451963403020
2
10

Номер детали на чертеже:

10

Болт М3х10

Заводской номер: 309231140310 Количество на модель: 2
309231140310
2
11

Номер детали на чертеже:

11

Хомут

Заводской номер: 451963408093 Количество на модель: 1
451963408093
1
13

Номер детали на чертеже:

13

Кожух передней звездочки (внешний и внутренний)

Заводской номер: 321811002089 Количество на модель: 1
321811002089
1
