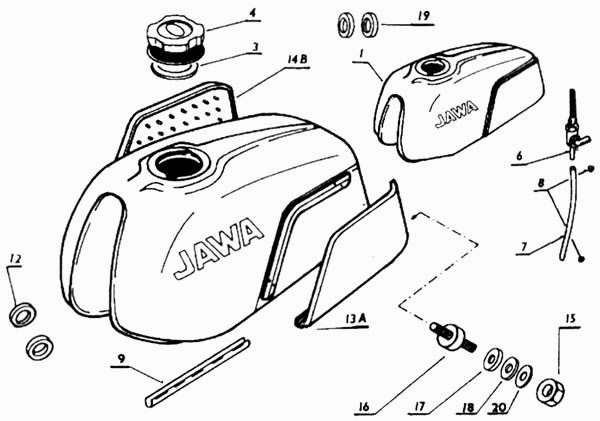

Топливный бак Java-350. Каталог 1999г.

Глушитель подсасывания Java-350 Глушитель выпуска Java-350

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Топливный бак

Заводской номер: 451963838262 Количество на модель: 1
451963838262
1
3

Номер детали на чертеже:

3

Уплотнительное кольцо

Заводской номер: 273221953954 Количество на модель: 1
273221953954
1
4

Номер детали на чертеже:

4

Крышка бака

Заводской номер: 451963838030 Количество на модель: 1
451963838030
1
6

Номер детали на чертеже:

6

Бензокраник

Заводской номер: 443761284800 Количество на модель: 1
443761284800
1
7

Номер детали на чертеже:

7

Шланг

Заводской номер: 451963838046 Количество на модель: 1
451963838046
1
8

Номер детали на чертеже:

8

Клемма

Заводской номер: 451963439026 Количество на модель: 2
451963439026
2
9

Номер детали на чертеже:

9

Запонка

Заводской номер: 451963838029 Количество на модель: 2
451963838029
2
10

Номер детали на чертеже:

10

Болт ВМ4х6

Заводской номер: 309255150406 Количество на модель: 4
309255150406
4
11

Номер детали на чертеже:

11

Подвес

Заводской номер: 451963830042 Количество на модель: 2
451963830042
2
12

Номер детали на чертеже:

12

Вкладыш (451963830043)

Заводской номер: 273211220512 Количество на модель: 2
273211220512
2
13

Номер детали на чертеже:

13

Накладка левая

Заводской номер: 321811003125 Количество на модель: 1
321811003125
1
14

Номер детали на чертеже:

14

Накладка правая

Заводской номер: 321811003126 Количество на модель: 1
321811003126
1
15

Номер детали на чертеже:

15

Гайка М8

Заводской номер: 311120114080 Количество на модель: 2
311120114080
2
16

Номер детали на чертеже:

16

Штифт

Заводской номер: 451963830018 Количество на модель: 1
451963830018
1
17

Номер детали на чертеже:

17

Кольцо 10х30х5

Заводской номер: 273211211414 Количество на модель: 1
273211211414
1
18

Номер детали на чертеже:

18

Подкладка

Заводской номер: 273111361694 Количество на модель: 1
273111361694
1
19

Номер детали на чертеже:

19

Подкладка

Заводской номер: 273144993632 Количество на модель: 2
273144993632
2
20

Номер детали на чертеже:

20

Подкладка

Заводской номер: 451963430018 Количество на модель: 1
451963430018
1
