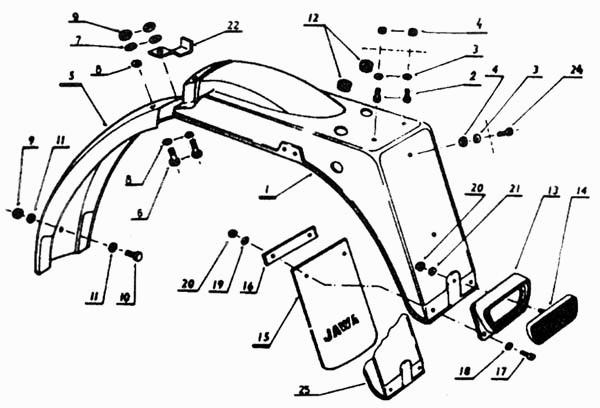

Задний грязевой щиток Java-350. Каталог 1999г.

Передний грязевой щиток Java-350 Двигатель Java-350

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
21
22
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Задний грязевой щиток

Заводской номер: 451963833011 Количество на модель: 1
451963833011
1
2

Номер детали на чертеже:

2

Болт ВМ5х20

Заводской номер: 309201150516 Количество на модель: 2
309201150516
2
3

Номер детали на чертеже:

3

Крестообразно изогнутая шайба 5,3

Заводской номер: 311213511053 Количество на модель: 3
311213511053
3
4

Номер детали на чертеже:

4

Гайка М5

Заводской номер: 311100114050 Количество на модель: 3
311100114050
3
5

Номер детали на чертеже:

5

Внутренний щиток

Заводской номер: 451963830030 Количество на модель: 1
451963830030
1
6

Номер детали на чертеже:

6

Болт М6х12

Заводской номер: 309203140611 Количество на модель: 2
309203140611
2
7

Номер детали на чертеже:

7

Крестообразно изогнутая шайба 6,4

Заводской номер: 311213511064 Количество на модель: 2
311213511064
2
8

Номер детали на чертеже:

8

Подкладка 6,4

Заводской номер: 311212611064 Количество на модель: 3
311212611064
3
9

Номер детали на чертеже:

9

Гайка М6

Заводской номер: 311100114060 Количество на модель: 3
311100114060
3
11

Номер детали на чертеже:

11

Подкладка 6,4

Заводской номер: 311214141064 Количество на модель: 2
311214141064
2
12

Номер детали на чертеже:

12

Проходной изолятор

Заводской номер: 451963436011 Количество на модель: 2
451963436011
2
13

Номер детали на чертеже:

13

Рамка

Заводской номер: 451963833016 Количество на модель: 1
451963833016
1
14

Номер детали на чертеже:

14

Катафот

Заводской номер: 321821815309 Количество на модель: 1
321821815309
1
15

Номер детали на чертеже:

15

Грязеуловитель

Заводской номер: 321891003137 Количество на модель: 1
321891003137
1
16

Номер детали на чертеже:

16

Накладка

Заводской номер: 451963833014 Количество на модель: 1
451963833014
1
17

Номер детали на чертеже:

17

Болт М5х18

Заводской номер: 309231148515 Количество на модель: 2
309231148515
2
18

Номер детали на чертеже:

18

Подкладка 5,3

Заводской номер: 311210211053 Количество на модель: 2
311210211053
2
21

Номер детали на чертеже:

21

Подкладка 5,1

Заводской номер: 311214011051 Количество на модель: 1
311214011051
1
22

Номер детали на чертеже:

22

Захват

Заводской номер: 451963808024 Количество на модель: 1
451963808024
1
24

Номер детали на чертеже:

24

Болт ВМ5х14

Заводской номер: 309231510512 Количество на модель: 1
309231510512
1
