Подвеска заднего колеса ИЖ-6.113-05 "Юнкер". Каталог 2002г.

Подвеска передняя с пневморегулированием, демпфер руля ИЖ-6.113-05 "Юнкер" Колесо переднее с редуктором спидометра ИЖ-6.113-05 "Юнкер"

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

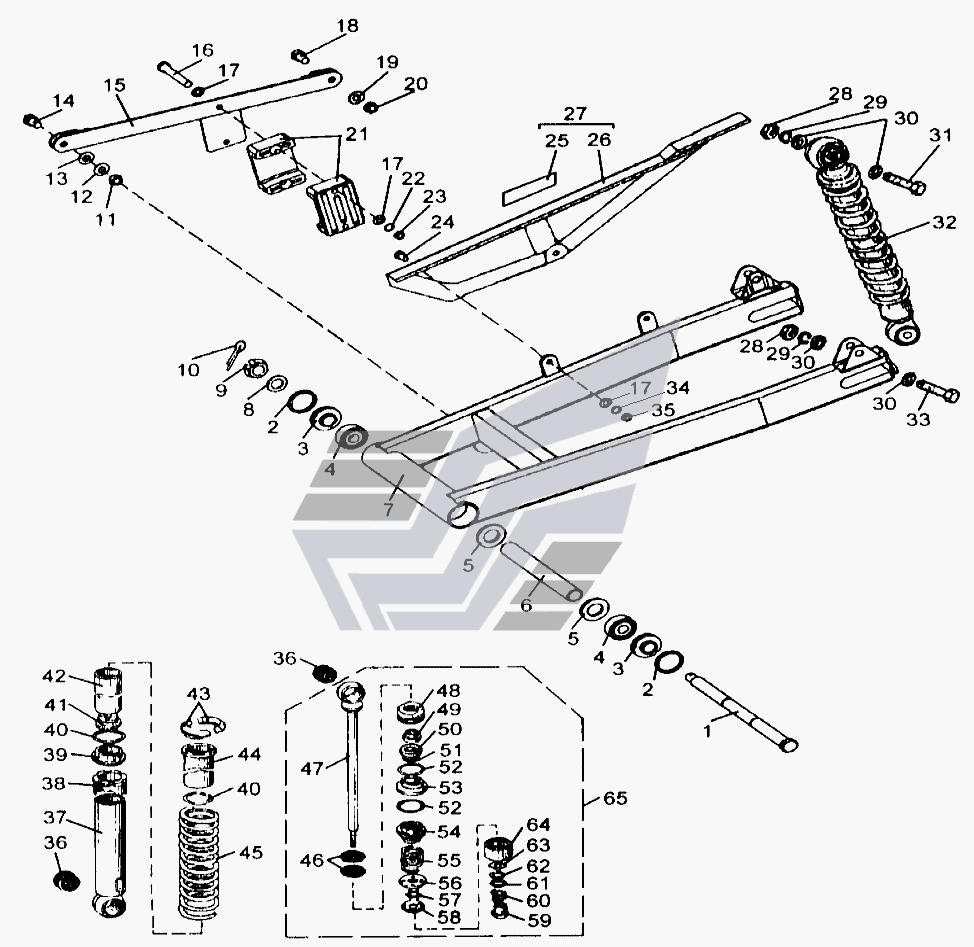

1

Номер детали на чертеже:

1

Ось маятника

Заводской номер: 6.113-2914082-20 Количество на модель: 1

6.113-2914082-20

1

2

Номер детали на чертеже:

2

Кольцо уплотнительное (d=22, D=28,4, B=3,2)

Заводской номер: ИЖ49.1-135 Количество на модель: 2

ИЖ49.1-135

2

3

Номер детали на чертеже:

3

Втулка

Заводской номер: ИЖК15.2-50 Количество на модель: 2

ИЖК15.2-50

2

4

Номер детали на чертеже:

4

Подшипник ГОСТ28428-90

Заводской номер: 0-1202 Количество на модель: 2

0-1202

2

5

Номер детали на чертеже:

5

Перегородка

Заводской номер: 6.113-2914054-10 Количество на модель: 2

6.113-2914054-10

2

6

Номер детали на чертеже:

6

Втулка распорная

Заводской номер: 6.113-2914052-10 Количество на модель: 1

6.113-2914052-10

1

7

Номер детали на чертеже:

7

Вилка маятниковая

Заводской номер: 6.113-2914010-20 Количество на модель: 1

6.113-2914010-20

1

8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: ИЖШБ-104 Количество на модель: 1

ИЖШБ-104

1

9

Номер детали на чертеже:

9

Гайка М12х1,25-6Н

Заводской номер: ИЖГ-409 Количество на модель: 1

ИЖГ-409

1

10

Номер детали на чертеже:

10

Шплинт (d=3,2, l=20)

Заводской номер: ИЖШПЛ-403 Количество на модель: 1

ИЖШПЛ-403

1

11

Номер детали на чертеже:

11

Гайка М8х1-6Н

Заводской номер: [Гайка М8х1-6Н] Количество на модель: 1

[Гайка М8х1-6Н]

1

12

Номер детали на чертеже:

12

Шайба 8

Заводской номер: [Шайба 8] Количество на модель: 3

[Шайба 8]

3

13

Номер детали на чертеже:

13

Шайба 8

Заводской номер: ИЖШБ-407 Количество на модель: 2

ИЖШБ-407

2

14

Номер детали на чертеже:

14

Болт М8х1-6gх22

Заводской номер: ИЖБ-408 Количество на модель: 1

ИЖБ-408

1

15

Номер детали на чертеже:

15

Тяга с пластиной

Заводской номер: 6.113-3504090-20 Количество на модель: 1

6.113-3504090-20

1

16

Номер детали на чертеже:

16

Винт М6х58

Заводской номер: ИЖВ-406 Количество на модель: 2

ИЖВ-406

2

17

Номер детали на чертеже:

17

Шайба плоская (d=6,4, D=12, t=1,6)

Заводской номер: ИЖШБ-401 Количество на модель: 8

ИЖШБ-401

8

18

Номер детали на чертеже:

18

Болт М8-6gх24

Заводской номер: ИЖБ-409 Количество на модель: 1

ИЖБ-409

1

19

Номер детали на чертеже:

19

Шайба 8Т

Заводской номер: ИЖШГ-406 Количество на модель: 1

ИЖШГ-406

1

20

Номер детали на чертеже:

20

Гайка М8-6Н

Заводской номер: ИЖГ-403 Количество на модель: 1

ИЖГ-403

1

21

Номер детали на чертеже:

21

Обойма

Заводской номер: 6.113-3504032-20 Количество на модель: 2

6.113-3504032-20

2

22

Номер детали на чертеже:

22

Шайба 6

Заводской номер: ИЖШГ-403 Количество на модель: 2

ИЖШГ-403

2

23

Номер детали на чертеже:

23

Гайка М6-6Н

Заводской номер: ИЖГ-401 Количество на модель: 2

ИЖГ-401

2

24

Номер детали на чертеже:

24

Болт с шестигранной головкой (d=М6, S=10, l=16)

Заводской номер: ИЖБ-402 Количество на модель: 8

ИЖБ-402

8

25

Номер детали на чертеже:

25

Наклейка

Заводской номер: 6.113-8212015-20 Количество на модель: 1

6.113-8212015-20

1

26

Номер детали на чертеже:

26

Кожух цепи

Заводской номер: 6.113-2800150-20 Количество на модель: 1

6.113-2800150-20

1

27

Номер детали на чертеже:

27

Кожух цепи с наклейкой

Заводской номер: 6.113-2800140-20 Количество на модель: 1

6.113-2800140-20

1

28

Номер детали на чертеже:

28

Гайка М10-6Н

Заводской номер: ИЖГ-405 Количество на модель: 2

ИЖГ-405

2

29

Номер детали на чертеже:

29

Шайба 10

Заводской номер: 252156-29 Количество на модель: 4

252156-29

4

30

Номер детали на чертеже:

30

Шайба плоская (d=10,5, D=18, t=2)

Заводской номер: ИЖШБ-409 Количество на модель: 2

ИЖШБ-409

2

31

Номер детали на чертеже:

31

Болт с шестигранной головкой (d=М10, S=14, l=45)

Заводской номер: ИЖБ-416 Количество на модель: 2

ИЖБ-416

2

32

Номер детали на чертеже:

32

Амортизатор

Заводской номер: 6.113-2915010-20 Количество на модель: 2

6.113-2915010-20

2

33

Номер детали на чертеже:

33

Болт М10-6gх40

Заводской номер: ИЖБ-413 Количество на модель: 2

ИЖБ-413

2

34

Номер детали на чертеже:

34

Шайба 6

Заводской номер: [Шайба 6] Количество на модель: 2

[Шайба 6]

2

35

Номер детали на чертеже:

35

Гайка М6-6Н

Заводской номер: [Гайка М6-6Н] Количество на модель: 2

[Гайка М6-6Н]

2

36

Номер детали на чертеже:

36

Сайлентблок

Заводской номер: ИЖ56.СБ.2-42 Количество на модель: 4

ИЖ56.СБ.2-42

4

37

Номер детали на чертеже:

37

Корпус подвески

Заводской номер: ИЖП4.СБ.10-12 Количество на модель: 2

ИЖП4.СБ.10-12

2

38

Номер детали на чертеже:

38

Регулятор

Заводской номер: ИЖП3.10-34-1 Количество на модель: 2

ИЖП3.10-34-1

2

39

Номер детали на чертеже:

39

Втулка

Заводской номер: ИЖП3.10-33 Количество на модель: 2

ИЖП3.10-33

2

40

Номер детали на чертеже:

40

Шайба

Заводской номер: ИЖП3.10-35 Количество на модель: 4

ИЖП3.10-35

4

41

Номер детали на чертеже:

41

Нижний клапан

Заводской номер: ИЖП3.СБ.10-16 Количество на модель: 2

ИЖП3.СБ.10-16

2

42

Номер детали на чертеже:

42

Цилиндр амортизатора

Заводской номер: ИЖП4.10-56 Количество на модель: 2

ИЖП4.10-56

2

43

Номер детали на чертеже:

43

Полукольцо стопорное

Заводской номер: ИЖП3.10-36-2 Количество на модель: 4

ИЖП3.10-36-2

4

44

Номер детали на чертеже:

44

Стакан

Заводской номер: ИЖП4.10-32 Количество на модель: 2

ИЖП4.10-32

2

45

Номер детали на чертеже:

45

Пружина

Заводской номер: ИЖП3.10-31-1 Количество на модель: 2

ИЖП3.10-31-1

2

46

Номер детали на чертеже:

46

Буфер

Заводской номер: ИЖП3.10-40 Количество на модель: 4

ИЖП3.10-40

4

47

Номер детали на чертеже:

47

Шток с наконечником

Заводской номер: ИЖП3.СБ.10-15-1 Количество на модель: 2

ИЖП3.СБ.10-15-1

2

48

Номер детали на чертеже:

48

Корпус сальника

Заводской номер: ИЖП3.10-42 Количество на модель: 2

ИЖП3.10-42

2

49

Номер детали на чертеже:

49

Вкладыш

Заводской номер: ИЖП3.10-41 Количество на модель: 2

ИЖП3.10-41

2

50

Номер детали на чертеже:

50

Сальник (d=9,2, D=24, B=12,7)

Заводской номер: ИЖ56.2-99-1 Количество на модель: 2

ИЖ56.2-99-1

2

51

Номер детали на чертеже:

51

Пружина сальника

Заводской номер: ИЖ56.2-98 Количество на модель: 2

ИЖ56.2-98

2

52

Номер детали на чертеже:

52

Кольцо уплотнительное (d=24, D=31, B=3,5)

Заводской номер: ИЖП3.10-7-1 Количество на модель: 4

ИЖП3.10-7-1

4

53

Номер детали на чертеже:

53

Втулка распорная

Заводской номер: ИЖП3.10-43 Количество на модель: 2

ИЖП3.10-43

2

54

Номер детали на чертеже:

54

Втулка штока

Заводской номер: ИЖП3.10-44-1 Количество на модель: 2

ИЖП3.10-44-1

2

55

Номер детали на чертеже:

55

Пружина отбоя

Заводской номер: ИЖП4.10-70 Количество на модель: 2

ИЖП4.10-70

2

56

Номер детали на чертеже:

56

Ограничитель клапана

Заводской номер: ИЖП3.10-45-6 Количество на модель: 2

ИЖП3.10-45-6

2

57

Номер детали на чертеже:

57

Пружина клапана

Заводской номер: ИЖП3.10-46 Количество на модель: 2

ИЖП3.10-46

2

58

Номер детали на чертеже:

58

Клапан

Заводской номер: ИЖП3.10-47 Количество на модель: 2

ИЖП3.10-47

2

59

Номер детали на чертеже:

59

Гайка штока М6-6Н

Заводской номер: ИЖП3.10-55-2 Количество на модель: 2

ИЖП3.10-55-2

2

60

Номер детали на чертеже:

60

Пружина

Заводской номер: ИЖП3.10-53 Количество на модель: 2

ИЖП3.10-53

2

61

Номер детали на чертеже:

61

Тарелка клапана

Заводской номер: ИЖП3.10-52 Количество на модель: 2

ИЖП3.10-52

2

62

Номер детали на чертеже:

62

Клапан

Заводской номер: ИЖП3.10-50 Количество на модель: 2

ИЖП3.10-50

2

63

Номер детали на чертеже:

63

Диск дроссельный

Заводской номер: ИЖП3.10-49 Количество на модель: 2

ИЖП3.10-49

2

64

Номер детали на чертеже:

64

Поршень

Заводской номер: ИЖП3.10-51 Количество на модель: 2

ИЖП3.10-51

2

65

Номер детали на чертеже:

65

Шток в сборе

Заводской номер: ИЖП3.СБ.10-13-1 Количество на модель: 2

ИЖП3.СБ.10-13-1

2
