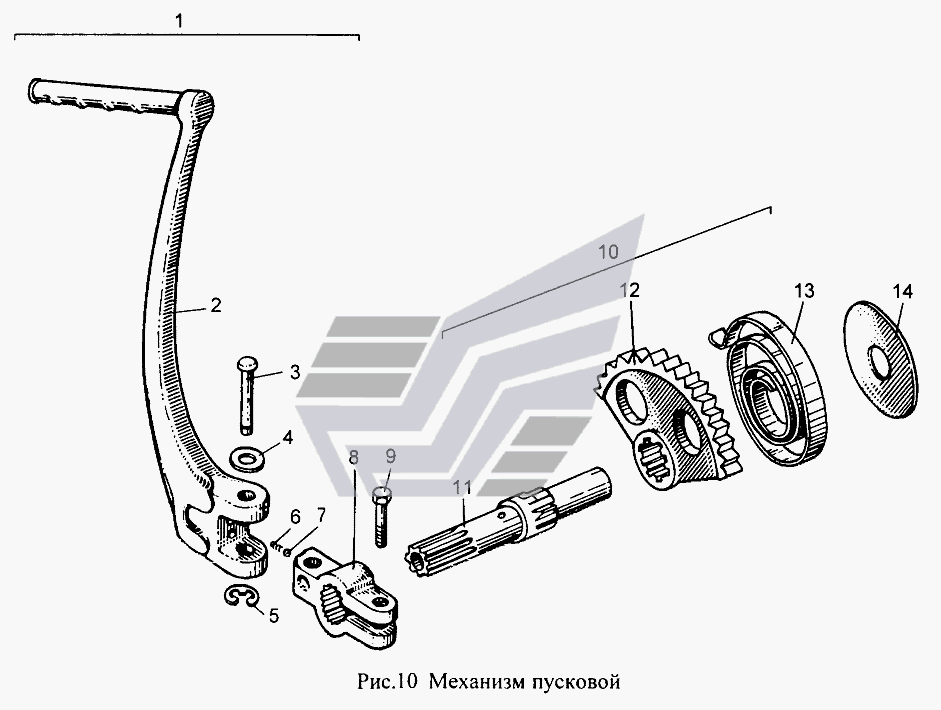

Механизм пусковой ИЖ-6.113-05 "Юнкер". Каталог 2002г.

Поршень и вал коленчатый ИЖ-6.113-05 "Юнкер" Впускной патрубок с карбюратором ИЖ-6.113-05 "Юнкер"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Педаль пускового механизма в сборе

Заводской номер: ИЖ-Ю4.СБ.1-42-20 Количество на модель: 1
ИЖ-Ю4.СБ.1-42-20
1
2

Номер детали на чертеже:

2

Педаль пускового механизма

Заводской номер: ИЖ-Ю4.1-101-20 Количество на модель: 1
ИЖ-Ю4.1-101-20
1
3

Номер детали на чертеже:

3

Ось педали

Заводской номер: ИЖП4.1-40 Количество на модель: 1
ИЖП4.1-40
1
4

Номер детали на чертеже:

4

Шайба плоская (d=9,2, D=16, t=1)

Заводской номер: 365041-29 Количество на модель: 1
365041-29
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: ИЖШБ-141 Количество на модель: 1
ИЖШБ-141
1
6

Номер детали на чертеже:

6

Пружина фиксатора

Заводской номер: ИЖПС.1-85 Количество на модель: 1
ИЖПС.1-85
1
7

Номер детали на чертеже:

7

Шарик ГОСТ3722-81

Заводской номер: Б9,525 Количество на модель: 1
Б9,525
1
8

Номер детали на чертеже:

8

Хомутик

Заводской номер: ИЖП5.1-30-2 Количество на модель: 1
ИЖП5.1-30-2
1
9

Номер детали на чертеже:

9

Болт ОСТ37.001.123-75

Заводской номер: М10-6gх28 Количество на модель: 1
М10-6gх28
1
10

Номер детали на чертеже:

10

Вал кикстартера в сборе

Заводской номер: ИЖ49.СБ.1-16 Количество на модель: 1
ИЖ49.СБ.1-16
1
11

Номер детали на чертеже:

11

Вал пускового механизма

Заводской номер: ИЖ49.1-53-1 Количество на модель: 1
ИЖ49.1-53-1
1
12

Номер детали на чертеже:

12

Сектор

Заводской номер: ИЖ49.1-54 Количество на модель: 1
ИЖ49.1-54
1
13

Номер детали на чертеже:

13

Пружина

Заводской номер: ИЖ49.1-55 Количество на модель: 1
ИЖ49.1-55
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: ИЖШБ-32 Количество на модель: 1
ИЖШБ-32
1
