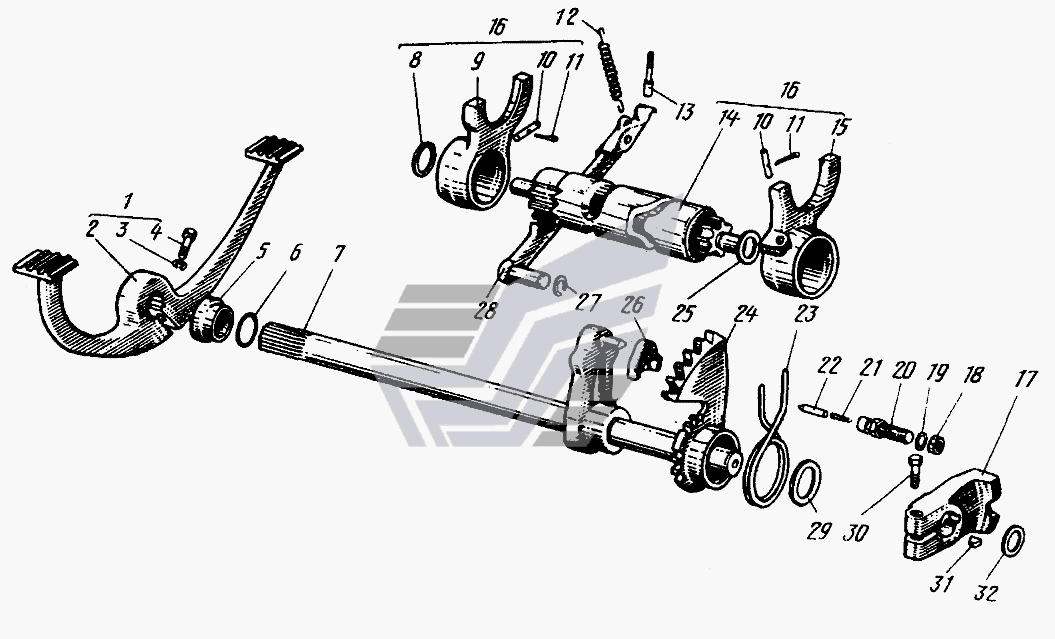

Механизм переключения передач ИЖ-6.113-03 "Юпитер". Каталог 2002г.

Коробка передач ИЖ-6.113-03 "Юпитер" Рама ИЖ-6.113-03 "Юпитер"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Педаль переключения скоростей в сборе

Заводской номер: ИЖЮ.СБ.1-41 Количество на модель: 1
ИЖЮ.СБ.1-41
1
1

Номер детали на чертеже:

1

Рычаг переключения в сборе

Заводской номер: ИЖП5-01.СБ.1-110 Количество на модель: 1
ИЖП5-01.СБ.1-110
1
2

Номер детали на чертеже:

2

Педаль с наконечником

Заводской номер: ИЖЮ.СБ.1-43 Количество на модель: 1
ИЖЮ.СБ.1-43
1
2

Номер детали на чертеже:

2

Рычаг переключения

Заводской номер: ИЖП5-01.СБ.1-111 Количество на модель: 1
ИЖП5-01.СБ.1-111
1
3

Номер детали на чертеже:

3

Шайба 8 ОСТ37.001.115-75

Заводской номер: [Шайба 8 ОСТ37.001.115-75] Количество на модель: 1
[Шайба 8 ОСТ37.001.115-75]
1
3

Номер детали на чертеже:

3

Шайба 7

Заводской номер: ИЖШГ-7 Количество на модель: 1
ИЖШГ-7
1
4

Номер детали на чертеже:

4

Болт М7-6gх24

Заводской номер: ИЖЮ3.1-185 Количество на модель: 1
ИЖЮ3.1-185
1
4

Номер детали на чертеже:

4

Болт М8х1-6gх22

Заводской номер: 360015-29 Количество на модель: 1
360015-29
1
5

Номер детали на чертеже:

5

Втулка

Заводской номер: ИЖЮ3.1-170 Количество на модель: 1
ИЖЮ3.1-170
1
6

Номер детали на чертеже:

6

Кольцо уплотнительное

Заводской номер: ИЖЮ5.1-241 Количество на модель: 1
ИЖЮ5.1-241
1
6

Номер детали на чертеже:

6

Кольцо уплотнительное (d=13,7, D=17,7, B=2)

Заводской номер: ИЖП2.1-421 Количество на модель: 1
ИЖП2.1-421
1
7

Номер детали на чертеже:

7

Вал механизма переключения передач

Заводской номер: ИЖЮ.СБ.1-38 Количество на модель: 1
ИЖЮ.СБ.1-38
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: ИЖШБ-49 Количество на модель: 2
ИЖШБ-49
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: ИЖШБ-49-1 Количество на модель: 1
ИЖШБ-49-1
1
9

Номер детали на чертеже:

9

Вилка переключений I и III передач

Заводской номер: ИЖЮ3.1-96 Количество на модель: 1
ИЖЮ3.1-96
1
10

Номер детали на чертеже:

10

Штифт

Заводской номер: ИЖЮ.1-93 Количество на модель: 2
ИЖЮ.1-93
2
10

Номер детали на чертеже:

10

Штифт

Заводской номер: 9.604-1803054 Количество на модель:
9.604-1803054
11

Номер детали на чертеже:

11

Шплинт ОСТ37.001.171-81

Заводской номер: 2.5х20-0,01 Количество на модель: 2
2.5х20-0,01
2
12

Номер детали на чертеже:

12

Пружина

Заводской номер: ИЖ49.1-36 Количество на модель: 1
ИЖ49.1-36
1
13

Номер детали на чертеже:

13

Контакт нейтрали в сборе

Заводской номер: ИЖЮ5.СБ.1-4 Количество на модель: 1
ИЖЮ5.СБ.1-4
1
13

Номер детали на чертеже:

13

Контакт нейтрали

Заводской номер: ИЖП4.СБ.1-33 Количество на модель:
ИЖП4.СБ.1-33
14

Номер детали на чертеже:

14

Вал червячный

Заводской номер: ИЖЮ4.1-95 Количество на модель: 1
ИЖЮ4.1-95
1
15

Номер детали на чертеже:

15

Вилка II и IV передачи

Заводской номер: ИЖЮ3.1-131 Количество на модель: 1
ИЖЮ3.1-131
1
16

Номер детали на чертеже:

16

Вал червячный в сборе

Заводской номер: ИЖЮ4.СБ.1-40 Количество на модель: 1
ИЖЮ4.СБ.1-40
1
17

Номер детали на чертеже:

17

Кулачок автомата

Заводской номер: ИЖЮ3.1-63-2 Количество на модель: 1
ИЖЮ3.1-63-2
1
18

Номер детали на чертеже:

18

Гайка ОСТ37.001.108-75

Заводской номер: М10х1,25-6Н Количество на модель: 1
М10х1,25-6Н
1
19

Номер детали на чертеже:

19

Шайба стопорная

Заводской номер: ИЖЮ3.1-184 Количество на модель: 1
ИЖЮ3.1-184
1
20

Номер детали на чертеже:

20

Упор анкера

Заводской номер: ИЖЮ.1-87 Количество на модель: 1
ИЖЮ.1-87
1
21

Номер детали на чертеже:

21

Пружина стопорная анкера

Заводской номер: ИЖЮ.1-88 Количество на модель: 1
ИЖЮ.1-88
1
22

Номер детали на чертеже:

22

Стопор анкера

Заводской номер: ИЖЮ.1-86 Количество на модель: 1
ИЖЮ.1-86
1
23

Номер детали на чертеже:

23

Пружина механизма переключения передач

Заводской номер: ИЖЮ.1-81 Количество на модель: 1
ИЖЮ.1-81
1
24

Номер детали на чертеже:

24

Сектор переключения передач

Заводской номер: ИЖЮ.1-80-2 Количество на модель: 1
ИЖЮ.1-80-2
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: ИЖШБ-23 Количество на модель: 1
ИЖШБ-23
1
26

Номер детали на чертеже:

26

Анкер переключения передач

Заводской номер: ИЖЮ.1-82 Количество на модель: 1
ИЖЮ.1-82
1
27

Номер детали на чертеже:

27

Кольцо стопорное

Заводской номер: ИЖЮ.1-60-1 Количество на модель: 1
ИЖЮ.1-60-1
1
28

Номер детали на чертеже:

28

Фиксатор в сборе

Заводской номер: ИЖЮ2.СБ.1-48-10 Количество на модель:
ИЖЮ2.СБ.1-48-10
28

Номер детали на чертеже:

28

Фиксатор в сборе

Заводской номер: ИЖЮ2.СБ.1-48 Количество на модель: 1
ИЖЮ2.СБ.1-48
1
29

Номер детали на чертеже:

29

Шайба

Заводской номер: ИЖЮ4.1-178 Количество на модель: 1
ИЖЮ4.1-178
1
30

Номер детали на чертеже:

30

Болт ОСТ37.001.123-75

Заводской номер: М10-6gх28 Количество на модель:
М10-6gх28
31

Номер детали на чертеже:

31

Шпонка сегментная

Заводской номер: ИЖШП-1 Количество на модель:
ИЖШП-1
32

Номер детали на чертеже:

32

Шайба

Заводской номер: ИЖЮ3.1-159 Количество на модель:
ИЖЮ3.1-159
