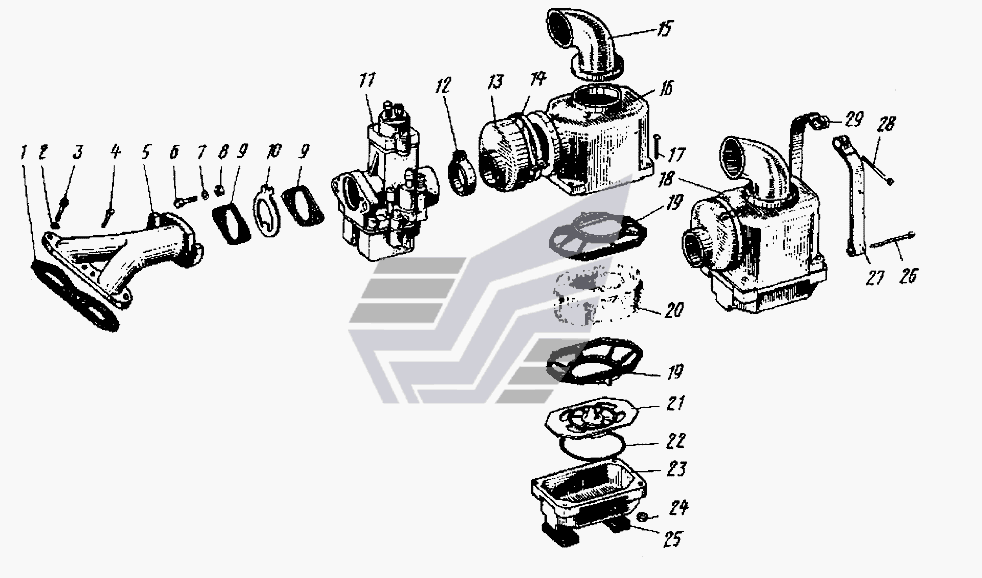

Система питания ИЖ-6.113-03 "Юпитер". Каталог 2002г.

Механизм пусковой ИЖ-6.113-03 "Юпитер" Бензобак ИЖ-6.113-03 "Юпитер"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: ИЖЮ4.1-108 Количество на модель: 1
ИЖЮ4.1-108
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: ИЖШГ-8 Количество на модель: 4
ИЖШГ-8
4
3

Номер детали на чертеже:

3

Болт М8х25

Заводской номер: ИЖЮТ.1-115 Количество на модель: 2
ИЖЮТ.1-115
2
4

Номер детали на чертеже:

4

Болт с шестигранной головкой (d=М8, S=12, l=25)

Заводской номер: М8-6gх25 Количество на модель:
М8-6gх25
4

Номер детали на чертеже:

4

Винт М8х25

Заводской номер: ИЖЮ.1-116 Количество на модель: 2
ИЖЮ.1-116
2
5

Номер детали на чертеже:

5

Патрубок

Заводской номер: ИЖЮ4.1-110-2 Количество на модель: 1
ИЖЮ4.1-110-2
1
6

Номер детали на чертеже:

6

Болт М8х1

Заводской номер: ИЖЮ4Т.1-171 Количество на модель: 2
ИЖЮ4Т.1-171
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: ИЖШБ-16 Количество на модель: 2
ИЖШБ-16
2
8

Номер детали на чертеже:

8

Гайка ОСТ37.001.124-75

Заводской номер: М8х-6Н Количество на модель: 2
М8х-6Н
2
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: ИЖЮ4.1-158 Количество на модель: 2
ИЖЮ4.1-158
2
9

Номер детали на чертеже:

9

Прокладка карбюратора

Заводской номер: ИЖПС.1-122 Количество на модель: 2
ИЖПС.1-122
2
10

Номер детали на чертеже:

10

Регулятор

Заводской номер: ИЖЮ3.0-3-1 Количество на модель: 1
ИЖЮ3.0-3-1
1
11

Номер детали на чертеже:

11

Карбюратор ОСТ37.001.207-78

Заводской номер: К-68А-1107010 Количество на модель:
К-68А-1107010
11

Номер детали на чертеже:

11

Карбюратор ОСТ37.001.207-78

Заводской номер: К-65Д-1107010 Количество на модель: 1
К-65Д-1107010
1
11

Номер детали на чертеже:

11

Карбюратор ОСТ37.001.207-78

Заводской номер: К-68Д-1107010 Количество на модель: 1
К-68Д-1107010
1
12

Номер детали на чертеже:

12

Хомут в сборе

Заводской номер: ИЖЮ.СБ.9-6 Количество на модель: 1
ИЖЮ.СБ.9-6
1
13

Номер детали на чертеже:

13

Патрубок

Заводской номер: ИЖЮ.9-10-2 Количество на модель: 1
ИЖЮ.9-10-2
1
14

Номер детали на чертеже:

14

Хомут в сборе

Заводской номер: ИЖП3.СБ.9-1 Количество на модель: 1
ИЖП3.СБ.9-1
1
15

Номер детали на чертеже:

15

Патрубок

Заводской номер: ИЖЮ2.9-4 Количество на модель: 1
ИЖЮ2.9-4
1
16

Номер детали на чертеже:

16

Корпус

Заводской номер: ИЖЮ2.9-1-2 Количество на модель: 1
ИЖЮ2.9-1-2
1
17

Номер детали на чертеже:

17

Винт ОСТ37.001.127-81

Заводской номер: М5-6gх30 Количество на модель: 4
М5-6gх30
4
18

Номер детали на чертеже:

18

Фильтр воздушный

Заводской номер: ИЖЮ2.СБ.9-0-1 Количество на модель: 1
ИЖЮ2.СБ.9-0-1
1
19

Номер детали на чертеже:

19

Решетка

Заводской номер: ИЖЮ2.9-2-1 Количество на модель: 2
ИЖЮ2.9-2-1
2
20

Номер детали на чертеже:

20

Элемент фильтрующий

Заводской номер: ИЖЮ2.9-3 Количество на модель: 1
ИЖЮ2.9-3
1
21

Номер детали на чертеже:

21

Решетка маслонаправляющая

Заводской номер: ИЖЮ2.9-5 Количество на модель: 1
ИЖЮ2.9-5
1
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: ИЖЮ2.9-6-1 Количество на модель: 1
ИЖЮ2.9-6-1
1
23

Номер детали на чертеже:

23

Ванна масляная

Заводской номер: ИЖЮ2.9-7 Количество на модель: 1
ИЖЮ2.9-7
1
26

Номер детали на чертеже:

26

Шплинт

Заводской номер: ИЖШПЛ-9 Количество на модель: 2
ИЖШПЛ-9
2
27

Номер детали на чертеже:

27

Лента левая

Заводской номер: ИЖЮ.СБ.14-2 Количество на модель: 1
ИЖЮ.СБ.14-2
1
28

Номер детали на чертеже:

28

Винт стяжной

Заводской номер: ИЖЮ.0-9-1 Количество на модель: 1
ИЖЮ.0-9-1
1
29

Номер детали на чертеже:

29

Лента правая

Заводской номер: ИЖЮ.СБ.14-1 Количество на модель: 1
ИЖЮ.СБ.14-1
1
