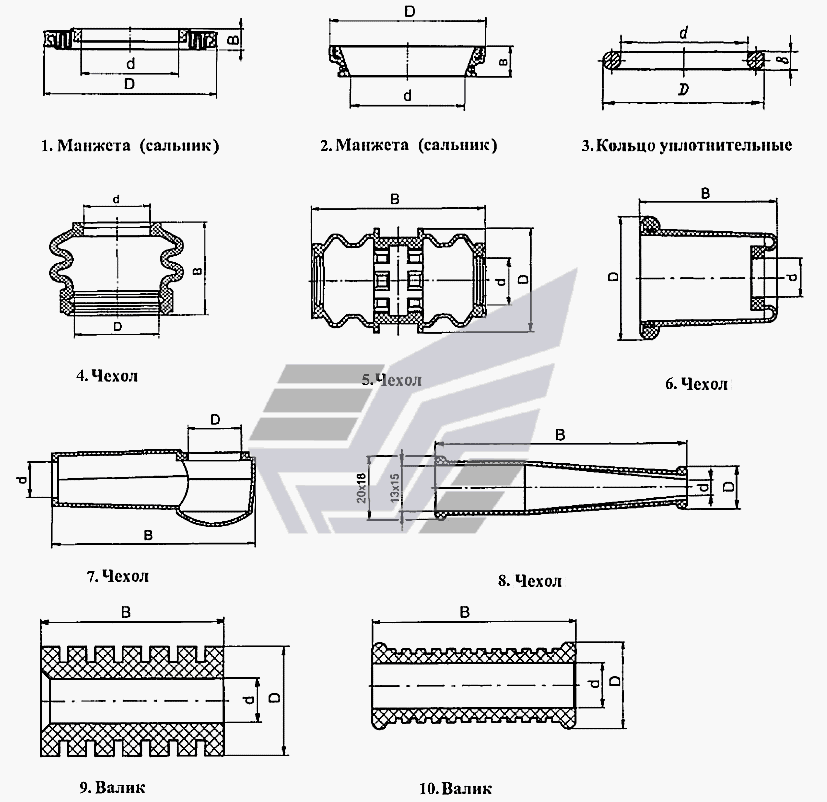

Нормали ИЖ-2.673 "Корнет"

Нормали ИЖ-2.673 "Корнет" Подшипники ИЖ-2.673 "Корнет"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
3
3
3
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Манжета (d=27,3, D=48,4, B=5,8)

Заводской номер: 7.109-3501058 Количество на модель: 2
7.109-3501058
2
2

Номер детали на чертеже:

2

Манжета (d=32, D=38, B=8,5)

Заводской номер: ИЖП.СБ.3-9 Количество на модель: 2
ИЖП.СБ.3-9
2
3

Номер детали на чертеже:

3

Кольцо уплотнительное (d=14,8, D=18,6, B=1,9)

Заводской номер: 7.109-3505132 Количество на модель: 2
7.109-3505132
2
3

Номер детали на чертеже:

3

Кольцо уплотнительное (d=22, D=28,4, B=3,2)

Заводской номер: ИЖ49.1-135 Количество на модель: 2
ИЖ49.1-135
2
3

Номер детали на чертеже:

3

Кольцо уплотнительное (d=24, D=31, B=3,5)

Заводской номер: ИЖП3.10-7-1 Количество на модель: 4
ИЖП3.10-7-1
4
3

Номер детали на чертеже:

3

Кольцо уплотнительное (d=39,32, D=45,82, B=3,3)

Заводской номер: 7.109-3501051 Количество на модель: 1
7.109-3501051
1
3

Номер детали на чертеже:

3

Кольцо уплотнительное ГОСТ18829-73/ГОСТ9833-73 (d=15, D=20, B=2)

Заводской номер: 015-020-30-2-3 Количество на модель: 4
015-020-30-2-3
4
4

Номер детали на чертеже:

4

Чехол (d=9,5, D=12, B=14)

Заводской номер: 7.109-3501019 Количество на модель: 2
7.109-3501019
2
5

Номер детали на чертеже:

5

Чехол (d=10, D=22,6, B=37,5)

Заводской номер: 7.109-3501036 Количество на модель: 2
7.109-3501036
2
6

Номер детали на чертеже:

6

Чехол (d=6,2, D=19,3, B=21,5)

Заводской номер: 7.109-3505060 Количество на модель: 2
7.109-3505060
2
7

Номер детали на чертеже:

7

Чехол главного цилиндра

Заводской номер: 7.109-3505135 Количество на модель: 4
7.109-3505135
4
8

Номер детали на чертеже:

8

Чехол (d=12, D=13х15, B=70)

Заводской номер: 7.107-3724241 Количество на модель: 2
7.107-3724241
2
9

Номер детали на чертеже:

9

Валик (d=6,8, D=18, B=30)

Заводской номер: 7.109-1703082 Количество на модель: 1
7.109-1703082
1
10

Номер детали на чертеже:

10

Валик (d=21, D=40, B=95)

Заводской номер: ИЖП4.2-10 Количество на модель: 4
ИЖП4.2-10
4
