Подвеска заднего колеса ИЖ-2.673 "Корнет"

Подвеска передняя (вилка телескопическая), демпфер руля ИЖ-2.673 "Корнет" Колесо переднее ИЖ-2.673 "Корнет"

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

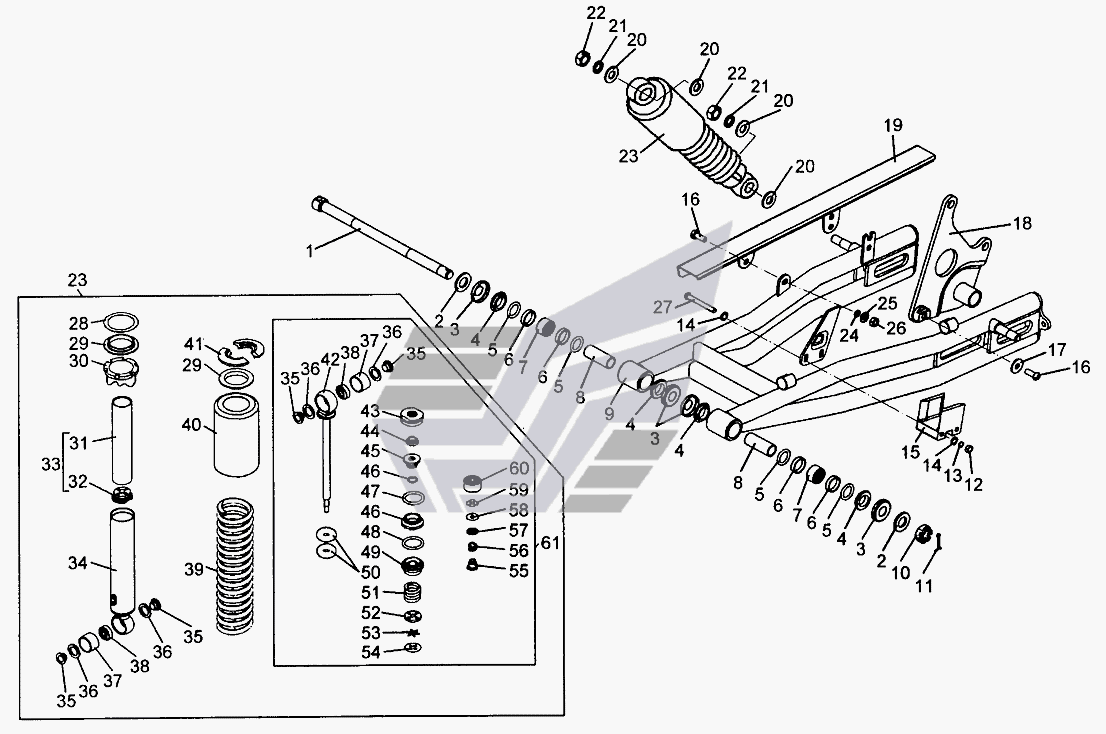

1

Номер детали на чертеже:

1

Ось маятника

Заводской номер: 2.673-2910016-10 Количество на модель: 1

2.673-2910016-10

1

2

Номер детали на чертеже:

2

Шайба плоская (d=13, D=24, t=2,5)

Заводской номер: ИЖШБ-412 Количество на модель: 2

ИЖШБ-412

2

038988

412 (6412) 412

Код: 038988

Артикул: 412 (6412), 412

Производитель:

3

Номер детали на чертеже:

3

Колпачок

Заводской номер: 2.673-2910031 Количество на модель: 4

2.673-2910031

4

4

Номер детали на чертеже:

4

Упор

Заводской номер: 2.673-2910029 Количество на модель: 4

2.673-2910029

4

5

Номер детали на чертеже:

5

Кольцо уплотнительное ГОСТ18829-73/ГОСТ9833-73 (d=15, D=20, B=2)

Заводской номер: 015-020-30-2-3 Количество на модель: 4

015-020-30-2-3

4

6

Номер детали на чертеже:

6

Втулка

Заводской номер: 2.673-2910021 Количество на модель: 4

2.673-2910021

4

7

Номер детали на чертеже:

7

Подшипник ГОСТ4060-78

Заводской номер: 941/15 Количество на модель: 2

941/15

2

8

Номер детали на чертеже:

8

Втулка

Заводской номер: 2.673-2910019 Количество на модель: 2

2.673-2910019

2

9

Номер детали на чертеже:

9

Рычаг подвески задней

Заводской номер: 2.673-2914010-10 Количество на модель: 1

2.673-2914010-10

1

10

Номер детали на чертеже:

10

Гайка М12х1,25-6Н

Заводской номер: ИЖГ-409 Количество на модель: 1

ИЖГ-409

1

11

Номер детали на чертеже:

11

Шплинт (d=2,5, l=20)

Заводской номер: ИЖШПЛ-402 Количество на модель: 1

ИЖШПЛ-402

1

12

Номер детали на чертеже:

12

Гайка ОСТ37.001.124-75

Заводской номер: М5-6Н Количество на модель: 2

М5-6Н

2

13

Номер детали на чертеже:

13

Шайба 5 ОСТ37.001.115-75

Заводской номер: [Шайба 5 ОСТ37.001.115-75] Количество на модель: 2

[Шайба 5 ОСТ37.001.115-75]

2

14

Номер детали на чертеже:

14

Шайба 5

Заводской номер: ИЖШБ-415 Количество на модель: 4

ИЖШБ-415

4

15

Номер детали на чертеже:

15

Ловитель цепи

Заводской номер: 2.673-2402035-10 Количество на модель: 1

2.673-2402035-10

1

16

Номер детали на чертеже:

16

Болт с шестигранной головкой (d=М6, S=10, l=16)

Заводской номер: ИЖБ-402 Количество на модель: 4

ИЖБ-402

4

17

Номер детали на чертеже:

17

Шайба плоская (d=6,4, D=18, t=1,6)

Заводской номер: ИЖШБ-402 Количество на модель: 1

ИЖШБ-402

1

18

Номер детали на чертеже:

18

Кронштейн скобы тормоза

Заводской номер: 2.673-3502160-10 Количество на модель: 1

2.673-3502160-10

1

19

Номер детали на чертеже:

19

Кожух цепи

Заводской номер: 2.673-2914030-10 Количество на модель: 1

2.673-2914030-10

1

20

Номер детали на чертеже:

20

Шайба плоская (d=10,5, D=20, t=2,0)

Заводской номер: ИЖШБ-405 Количество на модель: 8

ИЖШБ-405

8

21

Номер детали на чертеже:

21

Шайба 10

Заводской номер: ИЖШГ-405 Количество на модель: 4

ИЖШГ-405

4

22

Номер детали на чертеже:

22

Гайка М10-6Н

Заводской номер: ИЖГ-405 Количество на модель: 4

ИЖГ-405

4

23

Номер детали на чертеже:

23

Амортизатор

Заводской номер: 2.673-2915004 Количество на модель: 2

2.673-2915004

2

24

Номер детали на чертеже:

24

Шайба 6 ОСТ37.001.144-75

Заводской номер: [Шайба 6 ОСТ37.001.144-75] Количество на модель: 3

[Шайба 6 ОСТ37.001.144-75]

3

25

Номер детали на чертеже:

25

Шайба 6 ОСТ37.001.115-75

Заводской номер: [Шайба 6 ОСТ37.001.115-75] Количество на модель: 3

[Шайба 6 ОСТ37.001.115-75]

3

26

Номер детали на чертеже:

26

Гайка ОСТ37.001.124-75

Заводской номер: М6-6Н Количество на модель: 3

М6-6Н

3

27

Номер детали на чертеже:

27

Винт с полукруглой головкой (d=М5, l=45)

Заводской номер: ИЖВ-410 Количество на модель: 2

ИЖВ-410

2

28

Номер детали на чертеже:

28

Шайба

Заводской номер: ИЖП3.10-35 Количество на модель: 2

ИЖП3.10-35

2

29

Номер детали на чертеже:

29

Втулка

Заводской номер: ИЖП3.10-33 Количество на модель: 4

ИЖП3.10-33

4

30

Номер детали на чертеже:

30

Регулятор

Заводской номер: ИЖП3.10-34-1Т Количество на модель: 2

ИЖП3.10-34-1Т

2

31

Номер детали на чертеже:

31

Цилиндр амортизатора

Заводской номер: ИЖП4.10-56 Количество на модель: 2

ИЖП4.10-56

2

32

Номер детали на чертеже:

32

Нижний клапан

Заводской номер: ИЖП3.СБ.10-16 Количество на модель: 2

ИЖП3.СБ.10-16

2

33

Номер детали на чертеже:

33

Цилиндр амортизатора

Заводской номер: ИЖП4.СБ.10-14 Количество на модель: 2

ИЖП4.СБ.10-14

2

34

Номер детали на чертеже:

34

Корпус подвески

Заводской номер: ИЖП4.СБ.10-12-2 Количество на модель: 2

ИЖП4.СБ.10-12-2

2

35

Номер детали на чертеже:

35

Втулка

Заводской номер: 6.216-2915614 Количество на модель: 8

6.216-2915614

8

36

Номер детали на чертеже:

36

Шайба защитная

Заводской номер: 6.216-2915611 Количество на модель: 8

6.216-2915611

8

37

Номер детали на чертеже:

37

Втулка наружная сайлентблока

Заводской номер: ИЖ56.2-96-1 Количество на модель: 4

ИЖ56.2-96-1

4

38

Номер детали на чертеже:

38

Подшипник ГОСТ3635-78

Заводской номер: ШС-12 Количество на модель: 4

ШС-12

4

39

Номер детали на чертеже:

39

Пружина подвески

Заводской номер: ИЖП3.10-31-2 Количество на модель: 2

ИЖП3.10-31-2

2

40

Номер детали на чертеже:

40

Кожух верхний

Заводской номер: 2.673-2915713 Количество на модель: 2

2.673-2915713

2

41

Номер детали на чертеже:

41

Полукольцо стопорное

Заводской номер: ИЖП3.10-36-2 Количество на модель: 4

ИЖП3.10-36-2

4

42

Номер детали на чертеже:

42

Шток с наконечником

Заводской номер: ИЖП3.СБ.10-15-1 Количество на модель: 2

ИЖП3.СБ.10-15-1

2

43

Номер детали на чертеже:

43

Корпус сальника

Заводской номер: ИЖП3.10-42 Количество на модель: 2

ИЖП3.10-42

2

44

Номер детали на чертеже:

44

Вкладыш

Заводской номер: ИЖП3.10-41 Количество на модель: 2

ИЖП3.10-41

2

45

Номер детали на чертеже:

45

Сальник (d=9,2, D=24, B=12,7)

Заводской номер: ИЖ56.2-99-1 Количество на модель: 2

ИЖ56.2-99-1

2

46

Номер детали на чертеже:

46

Пружина сальника

Заводской номер: ИЖ56.2-98 Количество на модель: 2

ИЖ56.2-98

2

47

Номер детали на чертеже:

47

Кольцо уплотнительное (d=24, D=31, B=3,5)

Заводской номер: ИЖП3.10-7-1 Количество на модель: 4

ИЖП3.10-7-1

4

48

Номер детали на чертеже:

48

Втулка распорная

Заводской номер: ИЖП3.10-43 Количество на модель: 2

ИЖП3.10-43

2

49

Номер детали на чертеже:

49

Втулка штока

Заводской номер: ИЖП3.10-44-1 Количество на модель: 2

ИЖП3.10-44-1

2

50

Номер детали на чертеже:

50

Буфер

Заводской номер: ИЖП3.10-40 Количество на модель: 4

ИЖП3.10-40

4

51

Номер детали на чертеже:

51

Пружина отбоя

Заводской номер: ИЖП4.10-70 Количество на модель: 2

ИЖП4.10-70

2

52

Номер детали на чертеже:

52

Ограничитель клапана

Заводской номер: ИЖП3.10-45-6 Количество на модель: 2

ИЖП3.10-45-6

2

53

Номер детали на чертеже:

53

Пружина клапана

Заводской номер: ИЖП3.10-46 Количество на модель: 2

ИЖП3.10-46

2

54

Номер детали на чертеже:

54

Клапан

Заводской номер: ИЖП3.10-47 Количество на модель: 2

ИЖП3.10-47

2

55

Номер детали на чертеже:

55

Гайка штока М6-6Н

Заводской номер: ИЖП3.10-55-2 Количество на модель: 2

ИЖП3.10-55-2

2

56

Номер детали на чертеже:

56

Пружина

Заводской номер: ИЖП3.10-53 Количество на модель: 2

ИЖП3.10-53

2

57

Номер детали на чертеже:

57

Тарелка клапана

Заводской номер: ИЖП3.10-52 Количество на модель: 2

ИЖП3.10-52

2

58

Номер детали на чертеже:

58

Клапан

Заводской номер: ИЖП3.10-50 Количество на модель: 2

ИЖП3.10-50

2

59

Номер детали на чертеже:

59

Диск дроссельный

Заводской номер: ИЖП3.10-49 Количество на модель: 2

ИЖП3.10-49

2

60

Номер детали на чертеже:

60

Поршень

Заводской номер: ИЖП3.10-51 Количество на модель: 2

ИЖП3.10-51

2

61

Номер детали на чертеже:

61

Шток в сборе

Заводской номер: 2.673-2915600 Количество на модель: 2

2.673-2915600

2
