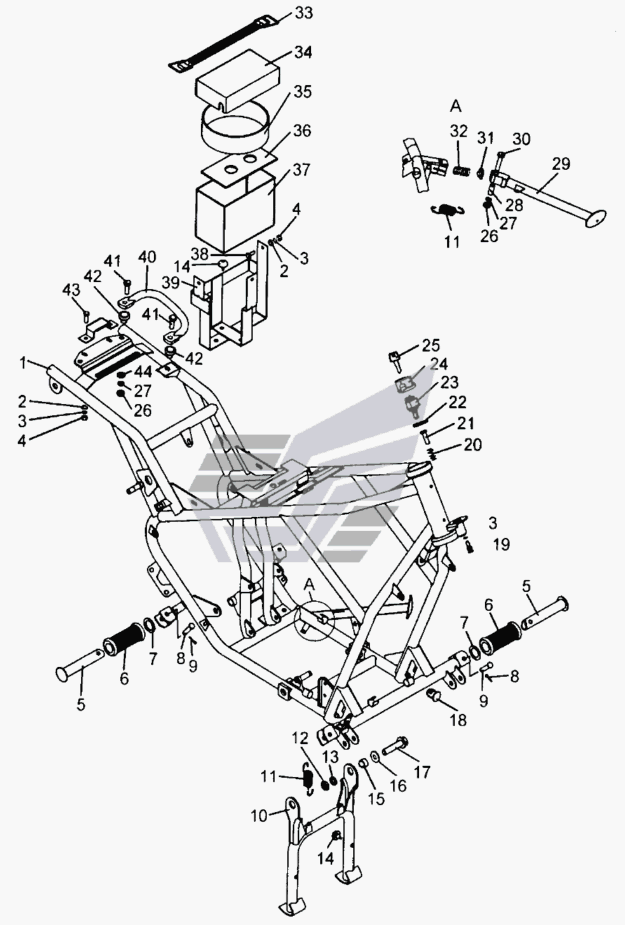

Рама ИЖ-2.673 "Корнет"

Привод механизма переключения передач ИЖ-2.673 "Корнет" Подвеска передняя (вилка телескопическая), демпфер руля ИЖ-2.673 "Корнет"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: 2.673-2801010-10 Количество на модель: 1
2.673-2801010-10
1
2

Номер детали на чертеже:

2

Шайба 6 ОСТ37.001.144-75

Заводской номер: [Шайба 6 ОСТ37.001.144-75] Количество на модель: 4
[Шайба 6 ОСТ37.001.144-75]
4
3

Номер детали на чертеже:

3

Шайба 6 ОСТ37.001.115-75

Заводской номер: [Шайба 6 ОСТ37.001.115-75] Количество на модель: 7
[Шайба 6 ОСТ37.001.115-75]
7
4

Номер детали на чертеже:

4

Гайка ОСТ37.001.124-75

Заводской номер: М6-6Н Количество на модель: 5
М6-6Н
5
5

Номер детали на чертеже:

5

Труба в сборе

Заводской номер: ИЖП3.СБ.2-51-1 Количество на модель: 4
ИЖП3.СБ.2-51-1
4
6

Номер детали на чертеже:

6

Валик (d=21, D=40, B=95)

Заводской номер: ИЖП4.2-10 Количество на модель: 4
ИЖП4.2-10
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: ИЖП4.2-8 Количество на модель: 4
ИЖП4.2-8
4
8

Номер детали на чертеже:

8

Ось

Заводской номер: ИЖП4.2-9-1 Количество на модель: 4
ИЖП4.2-9-1
4
9

Номер детали на чертеже:

9

Шплинт 2х12 ОСТ37.001.171-81

Заводской номер: [Шплинт 2х12 ОСТ37.001.171-81] Количество на модель: 4
[Шплинт 2х12 ОСТ37.001.171-81]
4
10

Номер детали на чертеже:

10

Подставка центральная

Заводской номер: 2.673-2823010-10 Количество на модель: 1
2.673-2823010-10
1
11

Номер детали на чертеже:

11

Пружина подставки

Заводской номер: ИЖ56.2-155 Количество на модель: 3
ИЖ56.2-155
3
12

Номер детали на чертеже:

12

Гайка шестигранная (d=М12х1,25, S=19)

Заводской номер: М12х1,25-6Н Количество на модель: 2
М12х1,25-6Н
2
13

Номер детали на чертеже:

13

Шайба 12 ОСТ37.001.115-75

Заводской номер: [Шайба 12 ОСТ37.001.115-75] Количество на модель: 2
[Шайба 12 ОСТ37.001.115-75]
2
14

Номер детали на чертеже:

14

Упор подставки

Заводской номер: ИЖП4.2-110 Количество на модель: 6
ИЖП4.2-110
6
15

Номер детали на чертеже:

15

Втулка распорная

Заводской номер: ИЖ56.2-47 Количество на модель: 2
ИЖ56.2-47
2
16

Номер детали на чертеже:

16

Шайба 12

Заводской номер: ИЖШБ-104 Количество на модель: 2
ИЖШБ-104
2
17

Номер детали на чертеже:

17

Болт с шестигранной головкой (d=М12х1,25, S=13, l=55)

Заводской номер: М12х1,25-6gх55 Количество на модель: 2
М12х1,25-6gх55
2
18

Номер детали на чертеже:

18

Заглушка

Заводской номер: 2.673-5114104-10 Количество на модель: 2
2.673-5114104-10
2
19

Номер детали на чертеже:

19

Болт

Заводской номер: ИЖП3-3704088-1 Количество на модель: 2
ИЖП3-3704088-1
2
20

Номер детали на чертеже:

20

Пружина

Заводской номер: ИЖП3-3704086 Количество на модель: 1
ИЖП3-3704086
1
21

Номер детали на чертеже:

21

Штырь

Заводской номер: ИЖП3-3704084 Количество на модель: 1
ИЖП3-3704084
1
22

Номер детали на чертеже:

22

Планка

Заводской номер: ИЖП3-3704085 Количество на модель: 1
ИЖП3-3704085
1
23

Номер детали на чертеже:

23

Замок в сборе

Заводской номер: ИЖП3-3704010-01 Количество на модель: 1
ИЖП3-3704010-01
1
24

Номер детали на чертеже:

24

Корпус

Заводской номер: ИЖП3-3704087-01 Количество на модель: 1
ИЖП3-3704087-01
1
25

Номер детали на чертеже:

25

Ключ

Заводской номер: ИЖВК106-3704190 Количество на модель: 1
ИЖВК106-3704190
1
26

Номер детали на чертеже:

26

Гайка ОСТ37.001.124-75

Заводской номер: М8-6Н Количество на модель: 2
М8-6Н
2
27

Номер детали на чертеже:

27

Шайба 8 ОСТ37.001.115-75

Заводской номер: [Шайба 8 ОСТ37.001.115-75] Количество на модель: 2
[Шайба 8 ОСТ37.001.115-75]
2
28

Номер детали на чертеже:

28

Втулка

Заводской номер: 2.673-2801113 Количество на модель: 1
2.673-2801113
1
29

Номер детали на чертеже:

29

Упор боковой

Заводской номер: 2.673-2801110-10 Количество на модель: 1
2.673-2801110-10
1
30

Номер детали на чертеже:

30

Болт ОСТ37.001.123-75

Заводской номер: М8-6gх35 Количество на модель: 1
М8-6gх35
1
31

Номер детали на чертеже:

31

Опора пружины

Заводской номер: 2.673-2801104-10 Количество на модель: 1
2.673-2801104-10
1
32

Номер детали на чертеже:

32

Пружина муфты сцепления

Заводской номер: ИЖПС.1-112-1 Количество на модель: 1
ИЖПС.1-112-1
1
33

Номер детали на чертеже:

33

Резинка в сборе

Заводской номер: ИЖПС.СБ.0-14 Количество на модель: 1
ИЖПС.СБ.0-14
1
34

Номер детали на чертеже:

34

Крышка

Заводской номер: 2.673-2800163-10 Количество на модель: 1
2.673-2800163-10
1
35

Номер детали на чертеже:

35

Кольцо

Заводской номер: ИЖПС.0-51 Количество на модель: 1
ИЖПС.0-51
1
36

Номер детали на чертеже:

36

Прокладка

Заводской номер: ИЖПС.0-9 Количество на модель: 1
ИЖПС.0-9
1
37

Номер детали на чертеже:

37

Ящик аккумулятора

Заводской номер: 2.673-2800162-10 Количество на модель: 1
2.673-2800162-10
1
38

Номер детали на чертеже:

38

Болт с шестигранной головкой (d=М6, S=10, l=16)

Заводской номер: М6-6gх16 Количество на модель: 3
М6-6gх16
3
39

Номер детали на чертеже:

39

Кронштейн ящика аккумулятора

Заводской номер: 2.673-2800150-10 Количество на модель: 1
2.673-2800150-10
1
40

Номер детали на чертеже:

40

Ручка

Заводской номер: 2.673-8404042-10 Количество на модель: 1
2.673-8404042-10
1
41

Номер детали на чертеже:

41

Болт с шестигранной головкой (d=М8, S=12, l=25)

Заводской номер: М8-6gх25 Количество на модель: 2
М8-6gх25
2
42

Номер детали на чертеже:

42

Втулка

Заводской номер: 6.113-3504025-20 Количество на модель: 2
6.113-3504025-20
2
43

Номер детали на чертеже:

43

Болт с шестигранной головкой (d=М6, S=10, l=20)

Заводской номер: М6-6gх20 Количество на модель: 2
М6-6gх20
2
44

Номер детали на чертеже:

44

Шайба 8 ОСТ37.001.144-75

Заводской номер: [Шайба 8 ОСТ37.001.144-75] Количество на модель: 1
[Шайба 8 ОСТ37.001.144-75]
1
