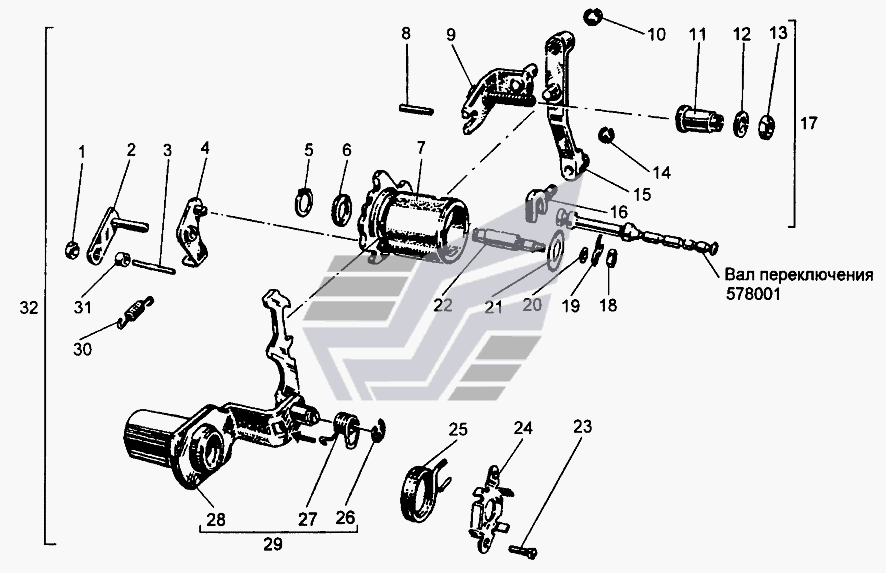

Механизм переключения передач ИЖ-2.673 "Корнет"

Коробка передач ИЖ-2.673 "Корнет" Привод механизма переключения передач ИЖ-2.673 "Корнет"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка ГОСТ5915-70

Заводской номер: М6-6Н.6.05 Количество на модель: 1
М6-6Н.6.05
1
2

Номер детали на чертеже:

2

Накладка

Заводской номер: 606007 Количество на модель: 1
606007
1
3

Номер детали на чертеже:

3

Шпилька ГОСТ22038-76

Заводской номер: М6-6gх18.58.019 Количество на модель: 1
М6-6gх18.58.019
1
4

Номер детали на чертеже:

4

Стопорный рычаг

Заводской номер: 605006 Количество на модель: 1
605006
1
5

Номер детали на чертеже:

5

Кольцо ГОСТ13942-86

Заводской номер: А12 Хим.Окс.прм Количество на модель: 1
А12 Хим.Окс.прм
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 663007 Количество на модель: 1
663007
1
7

Номер детали на чертеже:

7

Распределительный валик

Заводской номер: 602003 Количество на модель: 1
602003
1
8

Номер детали на чертеже:

8

Штифт

Заводской номер: ВП50-1702022 Количество на модель: 1
ВП50-1702022
1
9

Номер детали на чертеже:

9

Опорный угольник

Заводской номер: 612005 Количество на модель: 1
612005
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 9.203-0000528 Количество на модель: 1
9.203-0000528
1
11

Номер детали на чертеже:

11

Шлицевая гайка

Заводской номер: 685004 Количество на модель: 1
685004
1
12

Номер детали на чертеже:

12

Шайба ГОСТ13463-77

Заводской номер: 8.01.05 Количество на модель: 1
8.01.05
1
13

Номер детали на чертеже:

13

Гайка шестигранная ГОСТ5915-70 (d=М8, S=10)

Заводской номер: М8-6Н.6.06 Количество на модель: 1
М8-6Н.6.06
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: ВП50-1702052 Количество на модель: 1
ВП50-1702052
1
15

Номер детали на чертеже:

15

Рычаг

Заводской номер: 690001 Количество на модель: 1
690001
1
16

Номер детали на чертеже:

16

Вилка переключения передач

Заводской номер: 692003 Количество на модель: 1
692003
1
17

Номер детали на чертеже:

17

Рычаг откидной

Заводской номер: 600001 Количество на модель: 1
600001
1
18

Номер детали на чертеже:

18

Гайка ГОСТ5915-70

Заводской номер: М8-6Н.6.05 Количество на модель: 1
М8-6Н.6.05
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 666001 Количество на модель: 1
666001
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 144035 Количество на модель: 1
144035
1
22

Номер детали на чертеже:

22

Ось барабана

Заводской номер: 664008 Количество на модель: 1
664008
1
23

Номер детали на чертеже:

23

Болт с шестигранной головкой (d=М6, S=10, l=14)

Заводской номер: М6-6gх14.88.35.05 Количество на модель: 1
М6-6gх14.88.35.05
1
24

Номер детали на чертеже:

24

Натяжная пластинка

Заводской номер: 795001 Количество на модель: 1
795001
1
25

Номер детали на чертеже:

25

Пружина переключения

Заводской номер: 687006 Количество на модель: 1
687006
1
26

Номер детали на чертеже:

26

Шайба

Заводской номер: ВП50-1702072 Количество на модель: 1
ВП50-1702072
1
27

Номер детали на чертеже:

27

Пружина собачки

Заводской номер: 691002 Количество на модель: 1
691002
1
28

Номер детали на чертеже:

28

Рычаг переключения

Заводской номер: 603004 Количество на модель: 1
603004
1
29

Номер детали на чертеже:

29

Рычаг переключения передач

Заводской номер: 611004 Количество на модель: 1
611004
1
30

Номер детали на чертеже:

30

Натяжная пружина

Заводской номер: 089907 Количество на модель: 1
089907
1
31

Номер детали на чертеже:

31

Втулка распорная

Заводской номер: 673000 Количество на модель: 1
673000
1
32

Номер детали на чертеже:

32

Механизм переключения передач

Заводской номер: ВП50-1702001 Количество на модель: 1
ВП50-1702001
1
