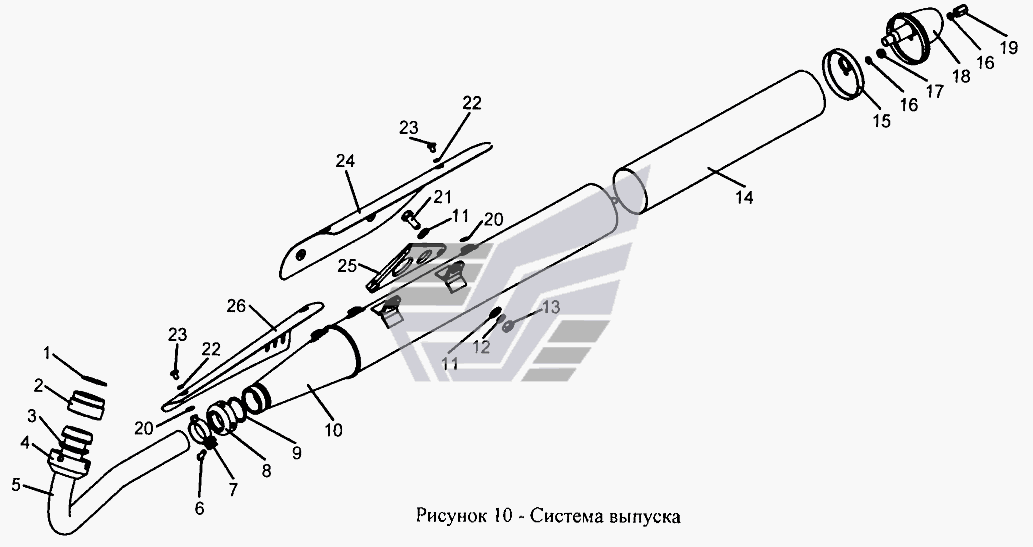

Система выпуска ИЖ-2.673 "Корнет"

Бак топливный ИЖ-2.673 "Корнет" Муфта сцепления и моторная передача ИЖ-2.673 "Корнет"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба

Заводской номер: 2.673-1203020 Количество на модель: 1
2.673-1203020
1
2

Номер детали на чертеже:

2

Муфта

Заводской номер: 2.673-1203033-20 Количество на модель: 1
2.673-1203033-20
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 2.673-1203037 Количество на модель: 1
2.673-1203037
1
4

Номер детали на чертеже:

4

Гайка верхняя

Заводской номер: 2.673-1203035-10 Количество на модель: 1
2.673-1203035-10
1
5

Номер детали на чертеже:

5

Труба глушителя

Заводской номер: 2.673-1203040-30 Количество на модель: 1
2.673-1203040-30
1
6

Номер детали на чертеже:

6

Винт с полукруглой головкой (d=М5, l=16)

Заводской номер: М5-6gх16 Количество на модель: 1
М5-6gх16
1
7

Номер детали на чертеже:

7

Хомут с гайкой

Заводской номер: 2.673-1201530 Количество на модель: 1
2.673-1201530
1
8

Номер детали на чертеже:

8

Гайка нижняя

Заводской номер: 2.673-1200127 Количество на модель: 1
2.673-1200127
1
9

Номер детали на чертеже:

9

Кольцо

Заводской номер: 2.673-1201024 Количество на модель: 1
2.673-1201024
1
10

Номер детали на чертеже:

10

Глушитель

Заводской номер: 2.673-1201510-30 Количество на модель: 1
2.673-1201510-30
1
11

Номер детали на чертеже:

11

Шайба плоская (d=8,4, D=16, t=1,6)

Заводской номер: ИЖШБ-404 Количество на модель: 4
ИЖШБ-404
4
12

Номер детали на чертеже:

12

Шайба 8 ОСТ37.001.115-75

Заводской номер: [Шайба 8 ОСТ37.001.115-75] Количество на модель: 4
[Шайба 8 ОСТ37.001.115-75]
4
13

Номер детали на чертеже:

13

Гайка ОСТ37.001.124-75

Заводской номер: М8х1-6Н Количество на модель: 4
М8х1-6Н
4
14

Номер детали на чертеже:

14

Элемент акустический

Заводской номер: 2.673-1201570-30 Количество на модель: 1
2.673-1201570-30
1
15

Номер детали на чертеже:

15

Крышка

Заводской номер: 2.673-1201526 Количество на модель: 1
2.673-1201526
1
16

Номер детали на чертеже:

16

Шайба 6 ОСТ37.001.115-75

Заводской номер: [Шайба 6 ОСТ37.001.115-75] Количество на модель: 2
[Шайба 6 ОСТ37.001.115-75]
2
17

Номер детали на чертеже:

17

Гайка ОСТ37.001.124-75

Заводской номер: М6-6Н Количество на модель: 1
М6-6Н
1
18

Номер детали на чертеже:

18

Крышка в сборе

Заводской номер: 2.673-1201550-30 Количество на модель: 1
2.673-1201550-30
1
19

Номер детали на чертеже:

19

Гайка

Заводской номер: 2.673-1201529 Количество на модель: 1
2.673-1201529
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 7.110-1203079 Количество на модель: 6
7.110-1203079
6
21

Номер детали на чертеже:

21

Болт с шестигранной головкой (d=М8х1, S=12, l=20)

Заводской номер: ИЖБ-407 Количество на модель: 4
ИЖБ-407
4
22

Номер детали на чертеже:

22

Шайба 5 ОСТ37.001.145-75

Заводской номер: [Шайба 5 ОСТ37.001.145-75] Количество на модель: 6
[Шайба 5 ОСТ37.001.145-75]
6
23

Номер детали на чертеже:

23

Винт

Заводской номер: 2.673-1201512 Количество на модель: 6
2.673-1201512
6
24

Номер детали на чертеже:

24

Накладка

Заводской номер: 2.673-1201511-10 Количество на модель: 1
2.673-1201511-10
1
25

Номер детали на чертеже:

25

Кронштейн

Заводской номер: 2.673-1205022-30 Количество на модель: 1
2.673-1205022-30
1
26

Номер детали на чертеже:

26

Накладка передняя

Заводской номер: 2.673-1201524 Количество на модель: 1
2.673-1201524
1
