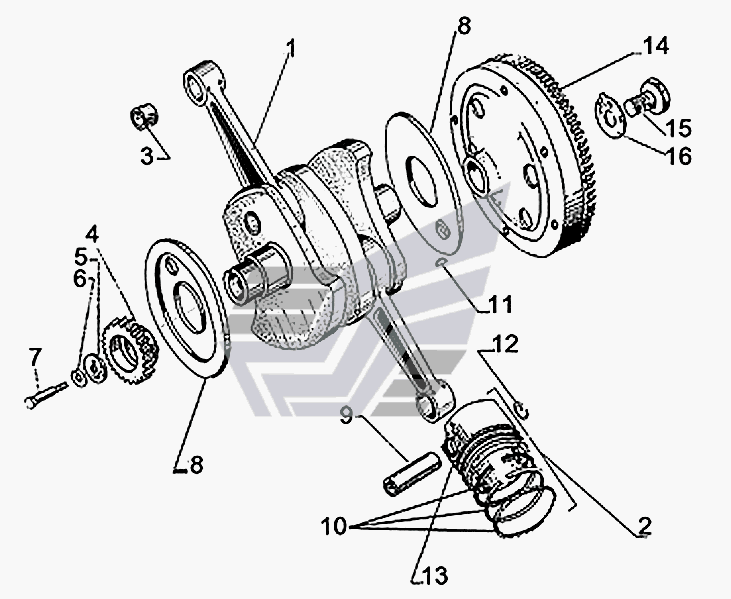

Коленчатый вал с шатунами и поршнями ИМЗ-8.1238 "Волк". Каталог 2005г.

Крышка картера, масляный фильтр ИМЗ-8.1238 "Волк" Цилиндры и головки цилиндров ИМЗ-8.1238 "Волк"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кривошипный механизм с маслоуловителями и поршневыми пальцами в сборе

Заводской номер: IMZ-8.106-01026 Количество на модель: 1
IMZ-8.106-01026
1
2

Номер детали на чертеже:

2

Поршень с кольцами

Заводской номер: IMZ-8.128-01022-30 Количество на модель: 2
IMZ-8.128-01022-30
2
3

Номер детали на чертеже:

3

Втулка верхней головки шатуна

Заводской номер: IMZ-8.106-01233 Количество на модель: 2
IMZ-8.106-01233
2
4

Номер детали на чертеже:

4

Шестерня распределения ведущая

Заводской номер: IMZ-8.106-01229 Количество на модель: 1
IMZ-8.106-01229
1
5

Номер детали на чертеже:

5

Шайба шестерни распределения

Заводской номер: 7201231 Количество на модель: 1
7201231
1
6

Номер детали на чертеже:

6

Шайба замочная ведущей шестерни распределения

Заводской номер: 7201232 Количество на модель: 1
7201232
1
7

Номер детали на чертеже:

7

Болт М8х1х55 креплении ведущей шестерни распределения

Заводской номер: 201489-П29 Количество на модель: 1
201489-П29
1
8

Номер детали на чертеже:

8

Маслоуловитель

Заводской номер: IMZ-8.106-01213 Количество на модель: 1
IMZ-8.106-01213
1
9

Номер детали на чертеже:

9

Палец поршневой

Заводской номер: 6601238-01 Количество на модель: 2
6601238-01
2
10

Номер детали на чертеже:

10

Кольцо поршневое маслосъемное HASTINGS

Заводской номер: Кольцо поршневое маслосъемное HASTINGS Количество на модель: 4
Кольцо поршневое маслосъемное HASTINGS
4
10

Номер детали на чертеже:

10

Кольцо поршневое компрессионное HASTINGS

Заводской номер: Кольцо поршневое компрессионное HASTINGS Количество на модель: 2
Кольцо поршневое компрессионное HASTINGS
2
11

Номер детали на чертеже:

11

Шпонка сегментная маховика

Заводской номер: 7201222 Количество на модель: 1
7201222
1
12

Номер детали на чертеже:

12

Кольцо стопорное поршневого пальца

Заводской номер: 72-01239-01 Количество на модель: 2
72-01239-01
2
13

Номер детали на чертеже:

13

Поршень

Заводской номер: IMZ-8.128-01237-30 Количество на модель: 2
IMZ-8.128-01237-30
2
14

Номер детали на чертеже:

14

Маховик

Заводской номер: IMZ-8.106-01223-10 Количество на модель: 1
IMZ-8.106-01223-10
1
15

Номер детали на чертеже:

15

Болт крепления маховика

Заводской номер: IMZ-8.106-01228 Количество на модель: 1
IMZ-8.106-01228
1
16

Номер детали на чертеже:

16

Шайба замочная маховика

Заводской номер: IMZ-8.106-01227 Количество на модель: 1
IMZ-8.106-01227
1
