Пластиковая облицовка ATV-CF500-A. Каталог 2008г.

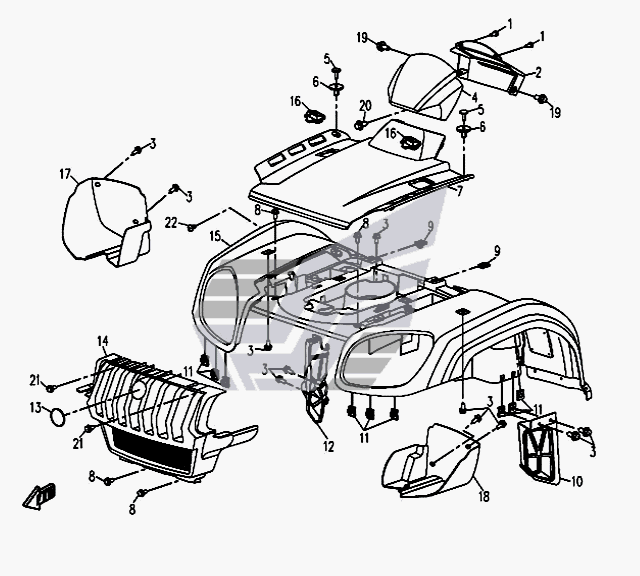

Пластиковая облицовка ATV-CF500-A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Винт ST4.2х13 (dk=9.2) GB845

Заводской номер: [Винт ST4.2х13 (dk=9.2) GB845] Количество на модель: 2
[Винт ST4.2х13 (dk=9.2) GB845]
2
2

Номер детали на чертеже:

2

Задняя крышка приборной панели

Заводской номер: 901-04.00.06 Количество на модель: 1
901-04.00.06
1
3

Номер детали на чертеже:

3

Болт М6х12 GB5789

Заводской номер: [Болт М6х12 GB5789] Количество на модель: 11
[Болт М6х12 GB5789]
11
4

Номер детали на чертеже:

4

Передняя крышка приборной панели

Заводской номер: 901-04.00.05 Количество на модель: 1
901-04.00.05
1
5

Номер детали на чертеже:

5

Винт

Заводской номер: 901-04.00.31 Количество на модель: 2
901-04.00.31
2
6

Номер детали на чертеже:

6

Винт

Заводской номер: 901-04.00.33 Количество на модель: 2
901-04.00.33
2
7

Номер детали на чертеже:

7

Переднее верхнее покрытие

Заводской номер: 901-04.00.04 Количество на модель: 1
901-04.00.04
1
8

Номер детали на чертеже:

8

Болт М6х14

Заводской номер: CF250T-340002 Количество на модель: 4
CF250T-340002
4
9

Номер детали на чертеже:

9

Гайка М6

Заводской номер: 803-04.08.00 Количество на модель: 7
803-04.08.00
7
10

Номер детали на чертеже:

10

Передний внутренний бампер (левый)

Заводской номер: 901-04.00.26 Количество на модель: 1
901-04.00.26
1
11

Номер детали на чертеже:

11

Фиксатор ST4,2

Заводской номер: CF250T-33310007 Количество на модель: 6
CF250T-33310007
6
12

Номер детали на чертеже:

12

Передний внутренний бампер (правый)

Заводской номер: 901-04.00.25 Количество на модель: 1
901-04.00.25
1
13

Номер детали на чертеже:

13

Наклейка, логотип

Заводской номер: 901-19.00.09 Количество на модель: 1
901-19.00.09
1
14

Номер детали на чертеже:

14

Передняя решетка

Заводской номер: 901-04.00.02 Количество на модель: 1
901-04.00.02
1
15

Номер детали на чертеже:

15

Передний бампер

Заводской номер: 901-04.00.03 Количество на модель: 1
901-04.00.03
1
16

Номер детали на чертеже:

16

Колпачок

Заводской номер: 901-04.00.43 Количество на модель: 2
901-04.00.43
2
17

Номер детали на чертеже:

17

Защита правой фары

Заводской номер: 901-04.00.38 Количество на модель: 1
901-04.00.38
1
18

Номер детали на чертеже:

18

Защита левой фары

Заводской номер: 901-04.00.37 Количество на модель: 1
901-04.00.37
1
19

Номер детали на чертеже:

19

Болт М6х12 GB9074.1

Заводской номер: [Болт М6х12 GB9074.1] Количество на модель: 2
[Болт М6х12 GB9074.1]
2
20

Номер детали на чертеже:

20

Болт М6х16 GB9074.1

Заводской номер: [Болт М6х16 GB9074.1] Количество на модель: 1
[Болт М6х16 GB9074.1]
1
21

Номер детали на чертеже:

21

Болт М6х16 GB5789

Заводской номер: [Болт М6х16 GB5789] Количество на модель: 2
[Болт М6х16 GB5789]
2
22

Номер детали на чертеже:

22

Винт ST4.8х16 GB845

Заводской номер: [Винт ST4.8х16 GB845] Количество на модель: 1
[Винт ST4.8х16 GB845]
1
