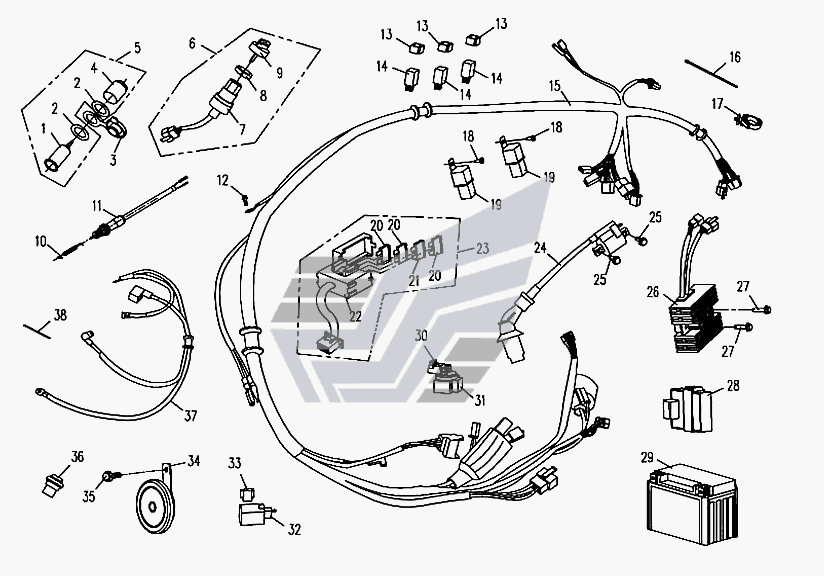

Электрическое оборудование ATV-CF500-A. Каталог 2008г.

Приборная панель ATV-CF500-A Стартер ручной CF188-092000 ATV-CF500-A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Внутренний корпус прикуривателя

Заводской номер: 901-15.07.01 Количество на модель: 1
901-15.07.01
1
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 901-15.07.02 Количество на модель: 2
901-15.07.02
2
3

Номер детали на чертеже:

3

Пылезащитный колпачок прикуривателя

Заводской номер: 901-15.00.01 Количество на модель: 1
901-15.00.01
1
4

Номер детали на чертеже:

4

Наружный корпус прикуривателя

Заводской номер: 901-15.07.03 Количество на модель: 1
901-15.07.03
1
5

Номер детали на чертеже:

5

Прикуриватель

Заводской номер: 901-15.07.00 Количество на модель: 1
901-15.07.00
1
6

Номер детали на чертеже:

6

Выключатель зажигания

Заводской номер: 901-01.01.10 Количество на модель: 1
901-01.01.10
1
7

Номер детали на чертеже:

7

Корпус выключателя зажигания

Заводской номер: 901-01.01.01 Количество на модель: 1
901-01.01.01
1
8

Номер детали на чертеже:

8

Крепежная гайка выключателя зажигания

Заводской номер: 901-01.01.02 Количество на модель: 1
901-01.01.02
1
9

Номер детали на чертеже:

9

Ключ

Заводской номер: 901-01.01.03 Количество на модель: 1
901-01.01.03
1
10

Номер детали на чертеже:

10

Пружина выключателя тормоза

Заводской номер: 901-08.02.03 Количество на модель: 1
901-08.02.03
1
11

Номер детали на чертеже:

11

Выключатель заднего тормоза

Заводской номер: 901-15.05.00 Количество на модель: 1
901-15.05.00
1
12

Номер детали на чертеже:

12

Болт М6х12 GB5789

Заводской номер: [Болт М6х12 GB5789] Количество на модель: 1
[Болт М6х12 GB5789]
1
13

Номер детали на чертеже:

13

Резиновое кольцо вспомогательного реле

Заводской номер: 901-15.00.02 Количество на модель: 3
901-15.00.02
3
14

Номер детали на чертеже:

14

Вспомогательное реле

Заводской номер: 901-15.03.50 Количество на модель: 3
901-15.03.50
3
15

Номер детали на чертеже:

15

Жгут проводов

Заводской номер: 901-15.01.00A Количество на модель: 1
901-15.01.00A
1
16

Номер детали на чертеже:

16

Соединительная полоса

Заводской номер: 901-15.00.04 Количество на модель: 2
901-15.00.04
2
17

Номер детали на чертеже:

17

Зажим жгута

Заводской номер: 901-15.00.05 Количество на модель: 1
901-15.00.05
1
18

Номер детали на чертеже:

18

Крепежный винт GB845 ST4.8х16

Заводской номер: [Крепежный винт GB845 ST4.8х16] Количество на модель: 2
[Крепежный винт GB845 ST4.8х16]
2
19

Номер детали на чертеже:

19

Параллельное реле

Заводской номер: 803-15.14.00 Количество на модель: 2
803-15.14.00
2
20

Номер детали на чертеже:

20

Предохранитель 10А

Заводской номер: 901-15.06.01 Количество на модель: 3
901-15.06.01
3
21

Номер детали на чертеже:

21

Предохранитель 15А

Заводской номер: 901-15.06.02 Количество на модель: 1
901-15.06.02
1
22

Номер детали на чертеже:

22

Крышка коробки предохранителей

Заводской номер: 901-15.06.03 Количество на модель: 1
901-15.06.03
1
23

Номер детали на чертеже:

23

Коробка предохранителей

Заводской номер: 901-15.06.00 Количество на модель: 1
901-15.06.00
1
24

Номер детали на чертеже:

24

Катушка зажигания

Заводской номер: CF188-152000 Количество на модель: 1
CF188-152000
1
25

Номер детали на чертеже:

25

Болт М6х20 GB5789

Заводской номер: [Болт М6х20 GB5789] Количество на модель: 2
[Болт М6х20 GB5789]
2
26

Номер детали на чертеже:

26

Регулятор/выпрямитель

Заводской номер: CF188-151000 Количество на модель: 1
CF188-151000
1
27

Номер детали на чертеже:

27

Винт М6х25 GB5789

Заводской номер: [Винт М6х25 GB5789] Количество на модель: 2
[Винт М6х25 GB5789]
2
28

Номер детали на чертеже:

28

Узел CDI

Заводской номер: CF188-153000 Количество на модель: 1
CF188-153000
1
29

Номер детали на чертеже:

29

Аккумулятор

Заводской номер: 12V 18Ah Количество на модель: 1
12V 18Ah
1
30

Номер детали на чертеже:

30

Предохранитель 20А

Заводской номер: 901-15.03.01 Количество на модель: 1
901-15.03.01
1
31

Номер детали на чертеже:

31

Реле стартера

Заводской номер: 901-15.03.10 Количество на модель: 1
901-15.03.10
1
32

Номер детали на чертеже:

32

Прерыватель указателей поворота

Заводской номер: 901-15.03.40 Количество на модель: 1
901-15.03.40
1
33

Номер детали на чертеже:

33

Прокладка прерывателя указателей поворота

Заводской номер: CF250T-470003 Количество на модель: 1
CF250T-470003
1
34

Номер детали на чертеже:

34

Сигнал

Заводской номер: 50215070000 Количество на модель: 1
50215070000
1
35

Номер детали на чертеже:

35

Болт М8х14 GB5789

Заводской номер: [Болт М8х14 GB5789] Количество на модель: 1
[Болт М8х14 GB5789]
1
36

Номер детали на чертеже:

36

Парковочный выключатель

Заводской номер: CF250T-342000 Количество на модель: 1
CF250T-342000
1
37

Номер детали на чертеже:

37

Первичный жгут

Заводской номер: 901-15.02.00A Количество на модель: 1
901-15.02.00A
1
38

Номер детали на чертеже:

38

Соединительная полоса

Заводской номер: CF250T-470008 Количество на модель: 6
CF250T-470008
6
