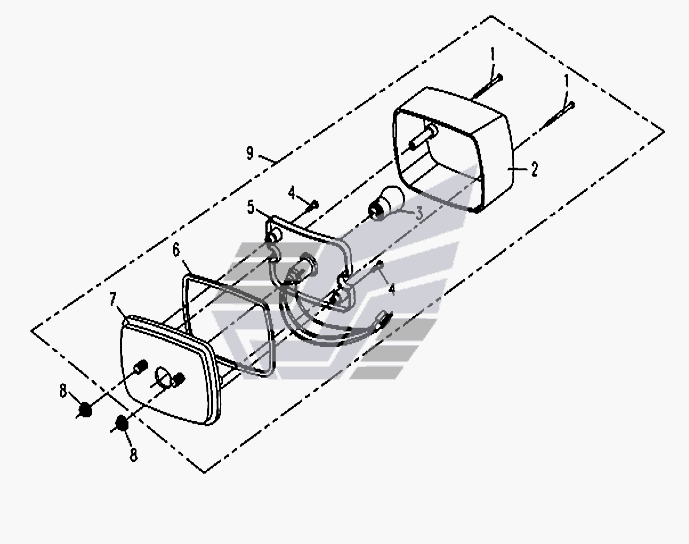

Задний фонарь ATV-CF500-A. Каталог 2008г.

Задние указатели поворотов ATV-CF500-A Приборная панель ATV-CF500-A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крепежный винт ST2,9х42 GB13806.2 ST2.9х42

Заводской номер: [Крепежный винт ST2,9х42 GB13806.2 ST2.9х42] Количество на модель: 2
[Крепежный винт ST2,9х42 GB13806.2 ST2.9х42]
2
2

Номер детали на чертеже:

2

Крышка заднего фонаря

Заводской номер: 901-16.03.11 Количество на модель: 1
901-16.03.11
1
3

Номер детали на чертеже:

3

Лампа GB15766.1 21/5W 12V

Заводской номер: [Лампа GB15766.1 21/5W 12V] Количество на модель: 1
[Лампа GB15766.1 21/5W 12V]
1
4

Номер детали на чертеже:

4

Крепежный винт ST2,9х13 GB13806.2 ST2.9х13

Заводской номер: [Крепежный винт ST2,9х13 GB13806.2 ST2.9х13] Количество на модель: 2
[Крепежный винт ST2,9х13 GB13806.2 ST2.9х13]
2
5

Номер детали на чертеже:

5

Отражатель

Заводской номер: 901-16.03.12 Количество на модель: 1
901-16.03.12
1
6

Номер детали на чертеже:

6

Кольцо GB3452.1 6х1.8

Заводской номер: [Кольцо GB3452.1 6х1.8] Количество на модель: 1
[Кольцо GB3452.1 6х1.8]
1
7

Номер детали на чертеже:

7

Корпус заднего фонаря

Заводской номер: 901-16.03.13 Количество на модель: 1
901-16.03.13
1
8

Номер детали на чертеже:

8

Гайка М6 GB6177

Заводской номер: [Гайка М6 GB6177] Количество на модель: 2
[Гайка М6 GB6177]
2
9

Номер детали на чертеже:

9

Задний фонарь

Заводской номер: 901-16.03.10 Количество на модель: 1
901-16.03.10
1
