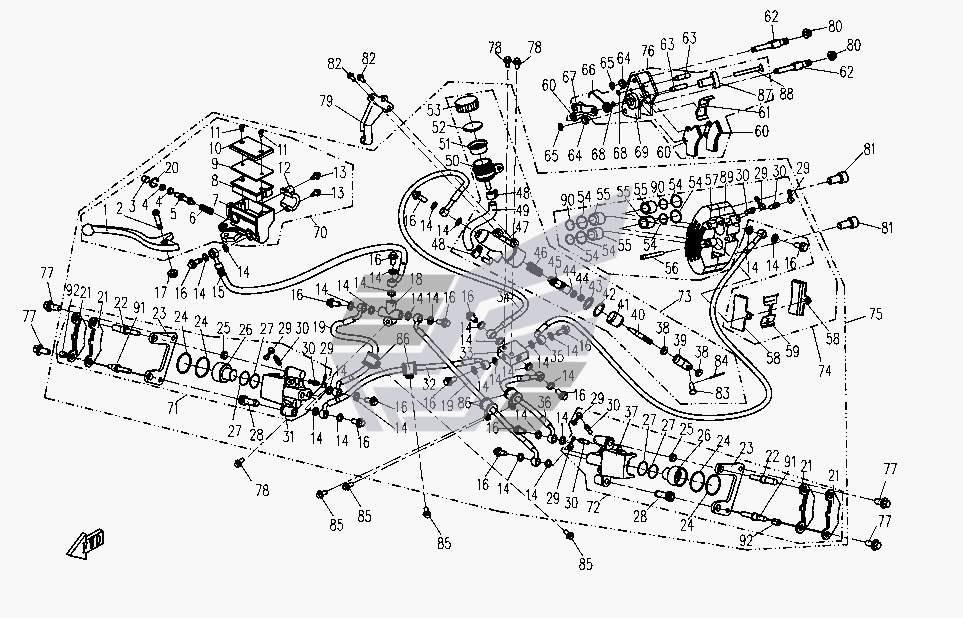

Гидравлический тормоз ATV-CF500-A. Каталог 2008г.

Рулевое управление ATV-CF500-A Магнето CF188-030000 ATV-CF500-A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг переднего тормоза

Заводской номер: 901-08.06.01 Количество на модель: 1
901-08.06.01
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 901-08.06.05 Количество на модель: 1
901-08.06.05
1
3

Номер детали на чертеже:

3

Пылезащитный колпачок

Заводской номер: 901-08.06.06 Количество на модель: 2
901-08.06.06
2
4

Номер детали на чертеже:

4

Резиновый колпачок

Заводской номер: 901-08.06.07 Количество на модель: 1
901-08.06.07
1
5

Номер детали на чертеже:

5

Поршень тормозного цилиндра

Заводской номер: 901-08.06.08 Количество на модель: 2
901-08.06.08
2
6

Номер детали на чертеже:

6

Возвратная пружина

Заводской номер: 901-08.06.12 Количество на модель: 1
901-08.06.12
1
7

Номер детали на чертеже:

7

Корпус тормозного цилиндра

Заводской номер: 901-08.06.13 Количество на модель: 1
901-08.06.13
1
8

Номер детали на чертеже:

8

Шайба тормозного жидкостного резервуара

Заводской номер: 901-08.06.15 Количество на модель: 1
901-08.06.15
1
9

Номер детали на чертеже:

9

Прокладка тормозного жидкостного резервуара

Заводской номер: 901-08.06.14 Количество на модель: 1
901-08.06.14
1
10

Номер детали на чертеже:

10

Крышка тормозного жидкостного резервуара

Заводской номер: 901-08.06.16 Количество на модель: 1
901-08.06.16
1
11

Номер детали на чертеже:

11

Винт М5х12 GB819

Заводской номер: [Винт М5х12 GB819] Количество на модель: 2
[Винт М5х12 GB819]
2
12

Номер детали на чертеже:

12

Фиксирующий кронштейн

Заводской номер: 901-08.06.02 Количество на модель: 1
901-08.06.02
1
13

Номер детали на чертеже:

13

Болт М6х25 GB5789

Заводской номер: [Болт М6х25 GB5789] Количество на модель: 2
[Болт М6х25 GB5789]
2
14

Номер детали на чертеже:

14

Шайба шарнира шланга тормоза

Заводской номер: 901-08.01.03 Количество на модель: 1
901-08.01.03
1
15

Номер детали на чертеже:

15

Основной шланг переднего тормоза

Заводской номер: 901-08.01.60 Количество на модель: 1
901-08.01.60
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 901-08.01.05 Количество на модель: 1
901-08.01.05
1
17

Номер детали на чертеже:

17

Гайка М6 GB6177

Заводской номер: [Гайка М6 GB6177] Количество на модель: 1
[Гайка М6 GB6177]
1
18

Номер детали на чертеже:

18

Тройник

Заводской номер: 901-08.01.02 Количество на модель: 1
901-08.01.02
1
19

Номер детали на чертеже:

19

Шланг переднего тормоза

Заводской номер: 901-08.01.90 Количество на модель: 2
901-08.01.90
2
20

Номер детали на чертеже:

20

Зажим

Заводской номер: 901-08.06.18 Количество на модель: 1
901-08.06.18
1
21

Номер детали на чертеже:

21

Панель переднего тормоза

Заводской номер: 901-08.08.10 Количество на модель: 4
901-08.08.10
4
22

Номер детали на чертеже:

22

Вал скольжения переднего тормоза

Заводской номер: 901-08.08.08 Количество на модель: 4
901-08.08.08
4
23

Номер детали на чертеже:

23

Кронштейн

Заводской номер: 901-08.08.01 Количество на модель: 2
901-08.08.01
2
24

Номер детали на чертеже:

24

Кольцо 1

Заводской номер: 901-08.08.06 Количество на модель: 2
901-08.08.06
2
25

Номер детали на чертеже:

25

Резиновая прокладка первичного вала скольжения

Заводской номер: 901-08.08.11 Количество на модель: 2
901-08.08.11
2
26

Номер детали на чертеже:

26

Поршень переднего корпуса тормоза

Заводской номер: 901-08.08.05 Количество на модель: 1
901-08.08.05
1
27

Номер детали на чертеже:

27

Кольцо 2

Заводской номер: 901-08.08.07 Количество на модель: 1
901-08.08.07
1
28

Номер детали на чертеже:

28

Резиновая прокладка вторичного вала скольжения

Заводской номер: 901-08.08.12 Количество на модель: 1
901-08.08.12
1
29

Номер детали на чертеже:

29

Резиновая прокладка болта

Заводской номер: 901-08.08.09 Количество на модель: 6
901-08.08.09
6
30

Номер детали на чертеже:

30

Болт

Заводской номер: 901-08.08.03 Количество на модель: 6
901-08.08.03
6
31

Номер детали на чертеже:

31

Передний правый корпус тормоза

Заводской номер: 901-08.08.02 Количество на модель: 1
901-08.08.02
1
32

Номер детали на чертеже:

32

Шланг переднего правого тормоза от педали тормоза

Заводской номер: 901-08.01.50 Количество на модель: 1
901-08.01.50
1
33

Номер детали на чертеже:

33

Крестовый делитель

Заводской номер: 901-08.01.01 Количество на модель: 1
901-08.01.01
1
34

Номер детали на чертеже:

34

Тормозной шланг от основного цилиндра

Заводской номер: 901-08.01.30 Количество на модель: 1
901-08.01.30
1
35

Номер детали на чертеже:

35

Шланг заднего тормоза

Заводской номер: 901-08.01.20A Количество на модель: 1
901-08.01.20A
1
36

Номер детали на чертеже:

36

Шланг переднего левого тормоза от педали тормоза

Заводской номер: 901-08.01.40 Количество на модель: 1
901-08.01.40
1
37

Номер детали на чертеже:

37

Передний левый корпус тормоза

Заводской номер: 901-08.07.01 Количество на модель: 2
901-08.07.01
2
38

Номер детали на чертеже:

38

Гайка М6 GB6170

Заводской номер: [Гайка М6 GB6170] Количество на модель: 2
[Гайка М6 GB6170]
2
39

Номер детали на чертеже:

39

Соединительный кронштейн направляющего стержня

Заводской номер: 901-08.04.18 Количество на модель: 1
901-08.04.18
1
40

Номер детали на чертеже:

40

Направляющий стержень

Заводской номер: 901-08.04.17 Количество на модель: 1
901-08.04.17
1
41

Номер детали на чертеже:

41

Резиновый колпачок основного цилиндра

Заводской номер: 901-08.04.16 Количество на модель: 1
901-08.04.16
1
42

Номер детали на чертеже:

42

Держатель GB893.1 20

Заводской номер: [Держатель GB893.1 20] Количество на модель: 1
[Держатель GB893.1 20]
1
43

Номер детали на чертеже:

43

Шайба

Заводской номер: 901-08.04.15 Количество на модель: 2
901-08.04.15
2
44

Номер детали на чертеже:

44

Резиновый колпачок заднего главного цилиндра

Заводской номер: 901-08.04.14 Количество на модель: 1
901-08.04.14
1
45

Номер детали на чертеже:

45

Поршень тормозного главного цилиндра

Заводской номер: 901-08.04.13 Количество на модель: 1
901-08.04.13
1
46

Номер детали на чертеже:

46

Возвратная пружина заднего тормоза

Заводской номер: 901-08.04.09 Количество на модель: 1
901-08.04.09
1
47

Номер детали на чертеже:

47

Корпус заднего главного цилиндра

Заводской номер: 901-08.04.10 Количество на модель: 1
901-08.04.10
1
48

Номер детали на чертеже:

48

Хомут

Заводской номер: 901-08.04.05 Количество на модель: 2
901-08.04.05
2
49

Номер детали на чертеже:

49

Трубка резервуара гидравлического тормоза

Заводской номер: 901-08.04.06 Количество на модель: 1
901-08.04.06
1
50

Номер детали на чертеже:

50

Резервуар гидравлического тормоза

Заводской номер: 901-08.04.04 Количество на модель: 1
901-08.04.04
1
51

Номер детали на чертеже:

51

Прокладка резервуара гидравлического тормоза

Заводской номер: 901-08.04.03 Количество на модель: 1
901-08.04.03
1
52

Номер детали на чертеже:

52

Шайба резервуара гидравлического тормоза

Заводской номер: 901-08.04.02 Количество на модель: 1
901-08.04.02
1
53

Номер детали на чертеже:

53

Крышка резервуара гидравлического тормоза

Заводской номер: 901-08.04.01 Количество на модель: 1
901-08.04.01
1
54

Номер детали на чертеже:

54

Кольцо 2

Заводской номер: 901-08.05.01 Количество на модель: 4
901-08.05.01
4
55

Номер детали на чертеже:

55

Поршень заднего корпуса тормоза

Заводской номер: 901-08.05.03 Количество на модель: 4
901-08.05.03
4
56

Номер детали на чертеже:

56

Управляющий штифт тормозной колодки

Заводской номер: 901-08.05.13 Количество на модель: 1
901-08.05.13
1
58

Номер детали на чертеже:

58

Задняя тормозная колодка

Заводской номер: 901-08.05.10 Количество на модель: 2
901-08.05.10
2
59

Номер детали на чертеже:

59

Опорная пластина

Заводской номер: 901-08.05.12 Количество на модель: 1
901-08.05.12
1
60

Номер детали на чертеже:

60

Тормозная колодка

Заводской номер: 901-08.03.22 Количество на модель: 2
901-08.03.22
2
61

Номер детали на чертеже:

61

Пружина колодки

Заводской номер: 901-08.03.29 Количество на модель: 1
901-08.03.29
1
62

Номер детали на чертеже:

62

Вал скольжения

Заводской номер: 901-08.03.01 Количество на модель: 2
901-08.03.01
2
63

Номер детали на чертеже:

63

Управляющий вал

Заводской номер: 901-08.03.28 Количество на модель: 2
901-08.03.28
2
64

Номер детали на чертеже:

64

Резиновая прокладка вала скольжения

Заводской номер: 901-08.03.02 Количество на модель: 2
901-08.03.02
2
65

Номер детали на чертеже:

65

Фиксатор GB894.1 9

Заводской номер: [Фиксатор GB894.1 9] Количество на модель: 2
[Фиксатор GB894.1 9]
2
66

Номер детали на чертеже:

66

Пружина

Заводской номер: 901-08.03.26 Количество на модель: 1
901-08.03.26
1
67

Номер детали на чертеже:

67

Кулиса

Заводской номер: 901-08.03.24 Количество на модель: 1
901-08.03.24
1
68

Номер детали на чертеже:

68

Зажим

Заводской номер: G894.1 6 Количество на модель: 1
G894.1 6
1
69

Номер детали на чертеже:

69

Внутренний корпус

Заводской номер: 901-08.03.21 Количество на модель: 1
901-08.03.21
1
70

Номер детали на чертеже:

70

Главный цилиндр переднего ручного тормоза

Заводской номер: 901-08.06.00 Количество на модель: 1
901-08.06.00
1
71

Номер детали на чертеже:

71

Правый корпус переднего тормоза

Заводской номер: 901-08.08.00 Количество на модель: 1
901-08.08.00
1
72

Номер детали на чертеже:

72

Левый корпус переднего тормоза

Заводской номер: 901-08.07.00 Количество на модель:
901-08.07.00
73

Номер детали на чертеже:

73

Главный цилиндр ножного тормоза

Заводской номер: 901-08.04.00 Количество на модель: 1
901-08.04.00
1
74

Номер детали на чертеже:

74

Корпус заднего тормоза

Заводской номер: 901-08.05.00 Количество на модель: 1
901-08.05.00
1
75

Номер детали на чертеже:

75

Гидравлический тормоз в сборе

Заводской номер: 901-08.01.00A Количество на модель: 1
901-08.01.00A
1
76

Номер детали на чертеже:

76

Стояночный тормоз

Заводской номер: 901-08.03.20 Количество на модель: 1
901-08.03.20
1
77

Номер детали на чертеже:

77

Болт М8х14 GB5789

Заводской номер: [Болт М8х14 GB5789] Количество на модель: 4
[Болт М8х14 GB5789]
4
78

Номер детали на чертеже:

78

Болт М6х30 GB5789

Заводской номер: [Болт М6х30 GB5789] Количество на модель: 3
[Болт М6х30 GB5789]
3
79

Номер детали на чертеже:

79

Кронштейн

Заводской номер: 901-08.02.40 Количество на модель: 1
901-08.02.40
1
80

Номер детали на чертеже:

80

Гайка М10х1,25 GB5789

Заводской номер: [Гайка М10х1,25 GB5789] Количество на модель: 2
[Гайка М10х1,25 GB5789]
2
81

Номер детали на чертеже:

81

Винт с внутренним шестигранником GB70 M10х1,25х20

Заводской номер: [Винт с внутренним шестигранником GB70 M10х1,25х20] Количество на модель: 2
[Винт с внутренним шестигранником GB70 M10х1,25х20]
2
82

Номер детали на чертеже:

82

Винт М6х25 GB70

Заводской номер: [Винт М6х25 GB70] Количество на модель: 2
[Винт М6х25 GB70]
2
83

Номер детали на чертеже:

83

Болт М7х15 GB882

Заводской номер: [Болт М7х15 GB882] Количество на модель: 1
[Болт М7х15 GB882]
1
84

Номер детали на чертеже:

84

Шплинт 1,6х25 GB91

Заводской номер: [Шплинт 1,6х25 GB91] Количество на модель: 1
[Шплинт 1,6х25 GB91]
1
85

Номер детали на чертеже:

85

Болт М6х12 GB5789

Заводской номер: [Болт М6х12 GB5789] Количество на модель: 4
[Болт М6х12 GB5789]
4
86

Номер детали на чертеже:

86

Зажим

Заводской номер: 901-08.01.04 Количество на модель: 4
901-08.01.04
4
87

Номер детали на чертеже:

87

Посадочная втулка

Заводской номер: 901-08.03.23 Количество на модель: 1
901-08.03.23
1
88

Номер детали на чертеже:

88

Вал

Заводской номер: 901-08.03.25 Количество на модель: 1
901-08.03.25
1
89

Номер детали на чертеже:

89

Правый корпус заднего тормоза

Заводской номер: 901-08.05.08 Количество на модель: 1
901-08.05.08
1
90

Номер детали на чертеже:

90

Кольцо 1

Заводской номер: 901-08.05.02 Количество на модель: 4
901-08.05.02
4
91

Номер детали на чертеже:

91

Вторичный вал скольжения

Заводской номер: 901-08.08.13 Количество на модель: 2
901-08.08.13
2
92

Номер детали на чертеже:

92

Регулировочный воротник вторичного вала скольжения

Заводской номер: 901-08.08.14 Количество на модель: 2
901-08.08.14
2
Рулевое управление ATV-CF500-A Магнето CF188-030000 ATV-CF500-A
Вернуться в раздел каталога
