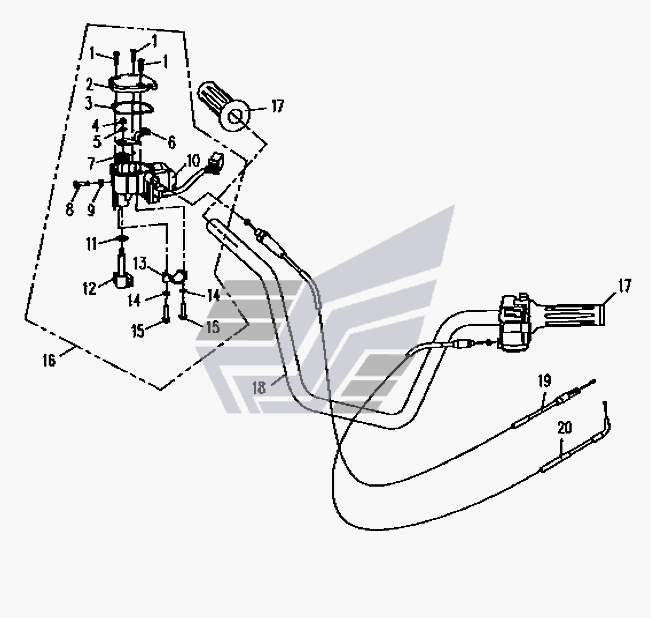

Руль ATV-CF500-A. Каталог 2008г.

Руль ATV-CF500-A Рулевое управление ATV-CF500-A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Винт М4х16 GB818

Заводской номер: [Винт М4х16 GB818] Количество на модель: 3
[Винт М4х16 GB818]
3
2

Номер детали на чертеже:

2

Верхняя скоба правого рулевого переключателя

Заводской номер: 901-16.07.01 Количество на модель: 1
901-16.07.01
1
3

Номер детали на чертеже:

3

Уплотнительная прокладка

Заводской номер: 901-16.07.02 Количество на модель: 1
901-16.07.02
1
4

Номер детали на чертеже:

4

Гайка М5 GB6187

Заводской номер: [Гайка М5 GB6187] Количество на модель: 1
[Гайка М5 GB6187]
1
5

Номер детали на чертеже:

5

Шайба 5 GB97.1

Заводской номер: [Шайба 5 GB97.1] Количество на модель: 1
[Шайба 5 GB97.1]
1
6

Номер детали на чертеже:

6

Кронштейн тросика

Заводской номер: 901-16.07.03 Количество на модель: 1
901-16.07.03
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: 901-16.07.04 Количество на модель: 1
901-16.07.04
1
8

Номер детали на чертеже:

8

Винт М5х20 GB818

Заводской номер: [Винт М5х20 GB818] Количество на модель: 1
[Винт М5х20 GB818]
1
9

Номер детали на чертеже:

9

Гайка М5 GB6176

Заводской номер: [Гайка М5 GB6176] Количество на модель: 1
[Гайка М5 GB6176]
1
10

Номер детали на чертеже:

10

Корпус правого переключателя

Заводской номер: 901-16.07.05 Количество на модель: 1
901-16.07.05
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 901-16.07.06 Количество на модель: 1
901-16.07.06
1
12

Номер детали на чертеже:

12

Рычаг дросселя

Заводской номер: 901-16.07.07 Количество на модель: 1
901-16.07.07
1
13

Номер детали на чертеже:

13

Нижняя скоба правого рулевого переключателя

Заводской номер: 901-16.07.08 Количество на модель: 1
901-16.07.08
1
14

Номер детали на чертеже:

14

Пружинная шайба GB93 3

Заводской номер: [Пружинная шайба GB93 3] Количество на модель: 2
[Пружинная шайба GB93 3]
2
15

Номер детали на чертеже:

15

Болт М5х20 GB5787

Заводской номер: [Болт М5х20 GB5787] Количество на модель: 2
[Болт М5х20 GB5787]
2
16

Номер детали на чертеже:

16

Правый рулевой переключатель

Заводской номер: 901-16.07.00 Количество на модель: 1
901-16.07.00
1
17

Номер детали на чертеже:

17

Левая рукоятка

Заводской номер: 519-10.00.01 Количество на модель: 2
519-10.00.01
2
18

Номер детали на чертеже:

18

Руль

Заводской номер: 901-03.00.90 Количество на модель: 1
901-03.00.90
1
19

Номер детали на чертеже:

19

Тросик дросселя

Заводской номер: 901-10.05.10 Количество на модель: 1
901-10.05.10
1
20

Номер детали на чертеже:

20

Тросик насоса

Заводской номер: 901-10.05.20 Количество на модель: 1
901-10.05.20
1
