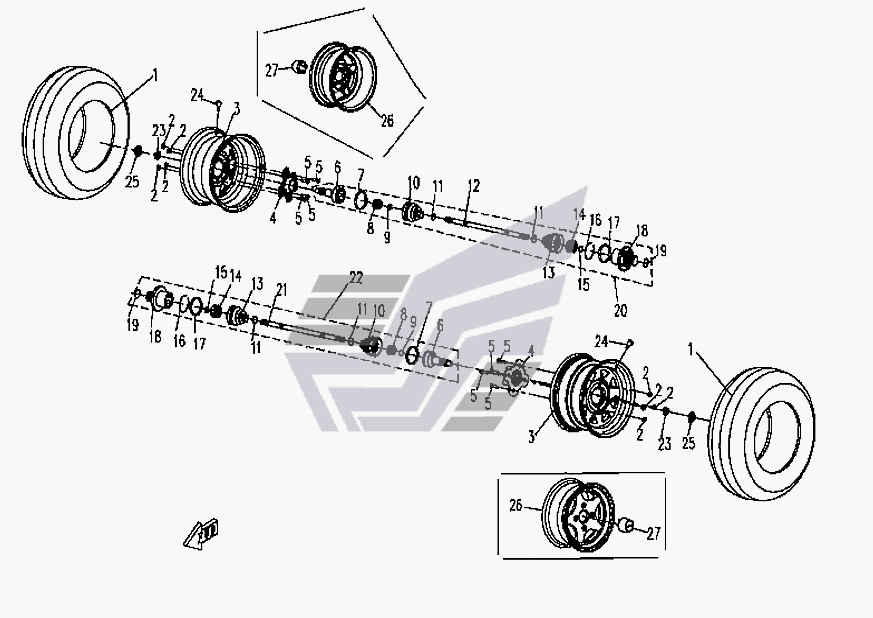

Задние колеса в сборе ATV-CF500-A. Каталог 2008г.

Передние колеса в сборе ATV-CF500-A Руль ATV-CF500-A

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Задняя покрышка

Заводской номер: 25х10.0-12 Количество на модель: 2

25х10.0-12

2

2

Номер детали на чертеже:

2

Монтажная гайка обода

Заводской номер: 901-07.00.02 Количество на модель: 8

901-07.00.02

8

3

Номер детали на чертеже:

3

Обод заднего колеса

Заводской номер: 901-11.01.00 Количество на модель: 2

901-11.01.00

2

4

Номер детали на чертеже:

4

Узел крепления заднего колеса

Заводской номер: 901-11.00.01 Количество на модель: 2

901-11.00.01

2

5

Номер детали на чертеже:

5

Болт крепления колеса

Заводской номер: 901-07.02.01 Количество на модель: 8

901-07.02.01

8

6

Номер детали на чертеже:

6

Шарнир равных угловых скоростей

Заводской номер: CF188-344100 Количество на модель: 2

CF188-344100

2

7

Номер детали на чертеже:

7

Большой хомут неподвижного торца

Заводской номер: CF188-344001 Количество на модель: 2

CF188-344001

2

8

Номер детали на чертеже:

8

Подшипник неподвижного торца

Заводской номер: CF188-344200 Количество на модель: 2

CF188-344200

2

9

Номер детали на чертеже:

9

Зажим

Заводской номер: CF188-344002 Количество на модель: 2

CF188-344002

2

10

Номер детали на чертеже:

10

Пыльник неподвижного торца

Заводской номер: CF188-344003 Количество на модель: 2

CF188-344003

2

11

Номер детали на чертеже:

11

Малый хомут неподвижного торца

Заводской номер: CF188-344004 Количество на модель: 4

CF188-344004

4

12

Номер детали на чертеже:

12

Правый задний вал

Заводской номер: CF188-344005 Количество на модель: 1

CF188-344005

1

13

Номер детали на чертеже:

13

Пыльник перемещающегося торца

Заводской номер: CF188-344006 Количество на модель: 2

CF188-344006

2

14

Номер детали на чертеже:

14

Подшипник перемещающегося торца

Заводской номер: CF188-344300 Количество на модель: 2

CF188-344300

2

15

Номер детали на чертеже:

15

Дистанцирующая прокладка

Заводской номер: CF188-344007 Количество на модель: 2

CF188-344007

2

16

Номер детали на чертеже:

16

Зажим

Заводской номер: CF188-344008 Количество на модель: 2

CF188-344008

2

17

Номер детали на чертеже:

17

Малый хомут перемещающегося торца

Заводской номер: CF188-344009 Количество на модель: 2

CF188-344009

2

18

Номер детали на чертеже:

18

Ось шарнира

Заводской номер: CF188-344400 Количество на модель: 2

CF188-344400

2

19

Номер детали на чертеже:

19

Стопорное кольцо

Заводской номер: CF188-344011 Количество на модель: 2

CF188-344011

2

20

Номер детали на чертеже:

20

Правый задний приводной вал шарнира постоянных угловых скоростей

Заводской номер: CF188-344000 Количество на модель: 1

CF188-344000

1

21

Номер детали на чертеже:

21

Левый задний вал

Заводской номер: CFF188-343001 Количество на модель: 1

CFF188-343001

1

22

Номер детали на чертеже:

22

Левый задний приводной вал шарнира постоянных угловых скоростей

Заводской номер: CFF188-343000 Количество на модель: 1

CFF188-343000

1

23

Номер детали на чертеже:

23

Гайка крепления обода к валу

Заводской номер: 901-07.00.03 Количество на модель: 2

901-07.00.03

2

24

Номер детали на чертеже:

24

Ниппель

Заводской номер: 519-07.00.30 Количество на модель: 2

519-07.00.30

2

25

Номер детали на чертеже:

25

Колпачок гайки вала

Заводской номер: 901-04.00.29 Количество на модель: 2

901-04.00.29

2

26

Номер детали на чертеже:

26

Задний обод (полированный)

Заводской номер: 901-11.01.00A Количество на модель: 2

901-11.01.00A

2

27

Номер детали на чертеже:

27

Алюминиевый колпачок обода

Заводской номер: 901-04.00.39 Количество на модель: 2

901-04.00.39

2
