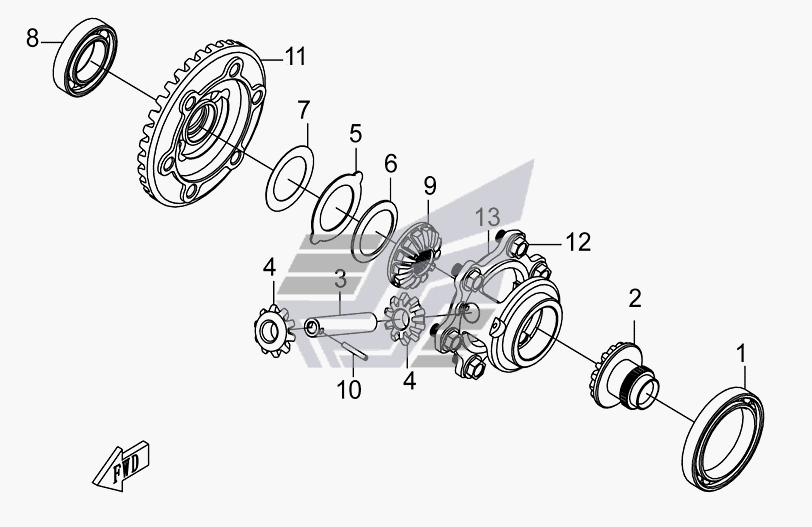

Дифференциал CF188-313000 ATV-CF500-A. Каталог 2008г.

Корпус привода оси передних колес CF188-312000 ATV-CF500-A Коробка приводная задней оси CF188-330000 ATV-CF500-A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Подшипник GB/T276-1994

Заводской номер: 61912 Количество на модель: 1
61912
1
2

Номер детали на чертеже:

2

Шестерня ведущая

Заводской номер: CF188-313001 Количество на модель: 1
CF188-313001
1
3

Номер детали на чертеже:

3

Ось сателлитов

Заводской номер: CF188-313002 Количество на модель: 1
CF188-313002
1
4

Номер детали на чертеже:

4

Сателлит

Заводской номер: CF188-313003 Количество на модель: 2
CF188-313003
2
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: CF188-313009 Количество на модель: 1
CF188-313009
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: CF188-313005 Количество на модель: 1
CF188-313005
1
7

Номер детали на чертеже:

7

Регулировочная шайба

Заводской номер: CF188-313010 Количество на модель: 1
CF188-313010
1
8

Номер детали на чертеже:

8

Подшипник GB/T276-1994

Заводской номер: 6007 Количество на модель: 1
6007
1
9

Номер детали на чертеже:

9

Шестерня ведомая

Заводской номер: CF188-313006 Количество на модель: 1
CF188-313006
1
10

Номер детали на чертеже:

10

Штифт

Заводской номер: CF188-313007 Количество на модель: 1
CF188-313007
1
11

Номер детали на чертеже:

11

Шестерня дифференциала

Заводской номер: CF188-313004 Количество на модель: 1
CF188-313004
1
12

Номер детали на чертеже:

12

Болт М10х1,25х18

Заводской номер: CF188-313100 Количество на модель: 6
CF188-313100
6
13

Номер детали на чертеже:

13

Корпус дифференциала внутренний

Заводской номер: CF188-313008 Количество на модель: 1
CF188-313008
1
