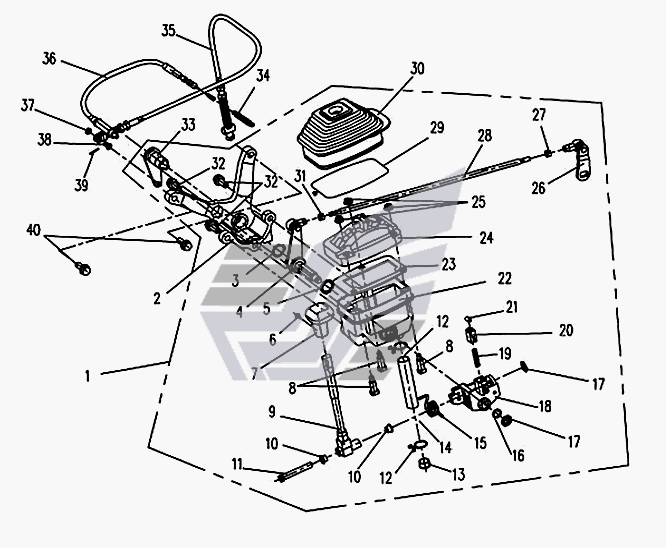

Переключение передач ATV-CF500-A. Каталог 2008г.

Корпус сцепления CF188-053000 ATV-CF500-A Трансмиссия ATV-CF500-A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Узел переключения передач

Заводской номер: 901-32.01.00 Количество на модель: 1
901-32.01.00
1
2

Номер детали на чертеже:

2

Алюминиевая скоба

Заводской номер: 901-32.00.01 Количество на модель: 1
901-32.00.01
1
3

Номер детали на чертеже:

3

Стопорное кольцо

Заводской номер: [Стопорное кольцо] Количество на модель: 1
[Стопорное кольцо]
1
4

Номер детали на чертеже:

4

Качающийся вал переключения передач

Заводской номер: 901-32.01.10 Количество на модель: 1
901-32.01.10
1
5

Номер детали на чертеже:

5

Кольцо GB3452.1 14х2.65

Заводской номер: [Кольцо GB3452.1 14х2.65] Количество на модель: 1
[Кольцо GB3452.1 14х2.65]
1
6

Номер детали на чертеже:

6

Пластиковая заклепка

Заводской номер: 901-32.00.03 Количество на модель: 1
901-32.00.03
1
7

Номер детали на чертеже:

7

Кнопка стержня переключения передач

Заводской номер: 901-32.00.02 Количество на модель: 1
901-32.00.02
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 901-32.00.15 Количество на модель: 3
901-32.00.15
3
9

Номер детали на чертеже:

9

Стержень переключения передач

Заводской номер: 901-32.01.30 Количество на модель: 1
901-32.01.30
1
10

Номер детали на чертеже:

10

Пластиковая втулка

Заводской номер: 901-32.00.09 Количество на модель: 2
901-32.00.09
2
11

Номер детали на чертеже:

11

Вал

Заводской номер: 901-32.00.10 Количество на модель: 1
901-32.00.10
1
12

Номер детали на чертеже:

12

Стопорное кольцо

Заводской номер: 901-32.00.18 Количество на модель: 2
901-32.00.18
2
13

Номер детали на чертеже:

13

Пробка воздушного шланга

Заводской номер: 901-32.00.17 Количество на модель: 1
901-32.00.17
1
14

Номер детали на чертеже:

14

Воздушный шланг

Заводской номер: 901-32.00.16 Количество на модель: 1
901-32.00.16
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: 901-32.00.08 Количество на модель: 1
901-32.00.08
1
16

Номер детали на чертеже:

16

Кольцо GB3452.1 11х2.65

Заводской номер: [Кольцо GB3452.1 11х2.65] Количество на модель: 1
[Кольцо GB3452.1 11х2.65]
1
17

Номер детали на чертеже:

17

Стопорное кольцо

Заводской номер: 901-32.00.07 Количество на модель: 2
901-32.00.07
2
18

Номер детали на чертеже:

18

Корпус стержня переключения передач

Заводской номер: 901-32.01.40 Количество на модель: 1
901-32.01.40
1
19

Номер детали на чертеже:

19

Нажимная пружина

Заводской номер: 901-32.00.06 Количество на модель: 1
901-32.00.06
1
20

Номер детали на чертеже:

20

Ползун

Заводской номер: 901-32.00.05 Количество на модель: 1
901-32.00.05
1
21

Номер детали на чертеже:

21

Штифт

Заводской номер: 901-32.00.04 Количество на модель: 1
901-32.00.04
1
22

Номер детали на чертеже:

22

Корпус

Заводской номер: 901-32.01.50 Количество на модель: 1
901-32.01.50
1
23

Номер детали на чертеже:

23

Резиновая прокладка

Заводской номер: 901-32.00.14 Количество на модель: 1
901-32.00.14
1
24

Номер детали на чертеже:

24

Крышка

Заводской номер: 901-32.00.13 Количество на модель: 1
901-32.00.13
1
25

Номер детали на чертеже:

25

Гайка М6 GB6177

Заводской номер: [Гайка М6 GB6177] Количество на модель: 3
[Гайка М6 GB6177]
3
26

Номер детали на чертеже:

26

Рычаг смещения

Заводской номер: 901-32.01.60 Количество на модель: 1
901-32.01.60
1
27

Номер детали на чертеже:

27

Гайка с левой резьбой GB6170

Заводской номер: [Гайка с левой резьбой GB6170] Количество на модель: 1
[Гайка с левой резьбой GB6170]
1
28

Номер детали на чертеже:

28

Стержень перемещения рычага выбора

Заводской номер: 901-32.00.19 Количество на модель: 1
901-32.00.19
1
29

Номер детали на чертеже:

29

Крепежный шнур

Заводской номер: 901-32.00.12 Количество на модель: 1
901-32.00.12
1
30

Номер детали на чертеже:

30

Пылезащитный кожух

Заводской номер: 901-32.00.11 Количество на модель: 1
901-32.00.11
1
31

Номер детали на чертеже:

31

Гайка М6 GB6170

Заводской номер: [Гайка М6 GB6170] Количество на модель: 1
[Гайка М6 GB6170]
1
32

Номер детали на чертеже:

32

Болт М8х20 GB5789

Заводской номер: [Болт М8х20 GB5789] Количество на модель: 3
[Болт М8х20 GB5789]
3
33

Номер детали на чертеже:

33

Рычаг качалки

Заводской номер: 901-32.01.20 Количество на модель: 1
901-32.01.20
1
34

Номер детали на чертеже:

34

Пружина

Заводской номер: 901-08.02.02 Количество на модель: 1
901-08.02.02
1
35

Номер детали на чертеже:

35

Тросик

Заводской номер: 901-08.03.10A Количество на модель: 1
901-08.03.10A
1
36

Номер детали на чертеже:

36

Тросик

Заводской номер: 901-32.02.00 Количество на модель: 1
901-32.02.00
1
37

Номер детали на чертеже:

37

Плоская шайба GB97.1 6

Заводской номер: [Плоская шайба GB97.1 6] Количество на модель: 1
[Плоская шайба GB97.1 6]
1
38

Номер детали на чертеже:

38

Болт М6х20 GB882

Заводской номер: [Болт М6х20 GB882] Количество на модель: 1
[Болт М6х20 GB882]
1
39

Номер детали на чертеже:

39

Шплинт 1,6х20 GB91

Заводской номер: [Шплинт 1,6х20 GB91] Количество на модель: 1
[Шплинт 1,6х20 GB91]
1
40

Номер детали на чертеже:

40

Болт М8х25 GB5789

Заводской номер: [Болт М8х25 GB5789] Количество на модель: 2
[Болт М8х25 GB5789]
2
