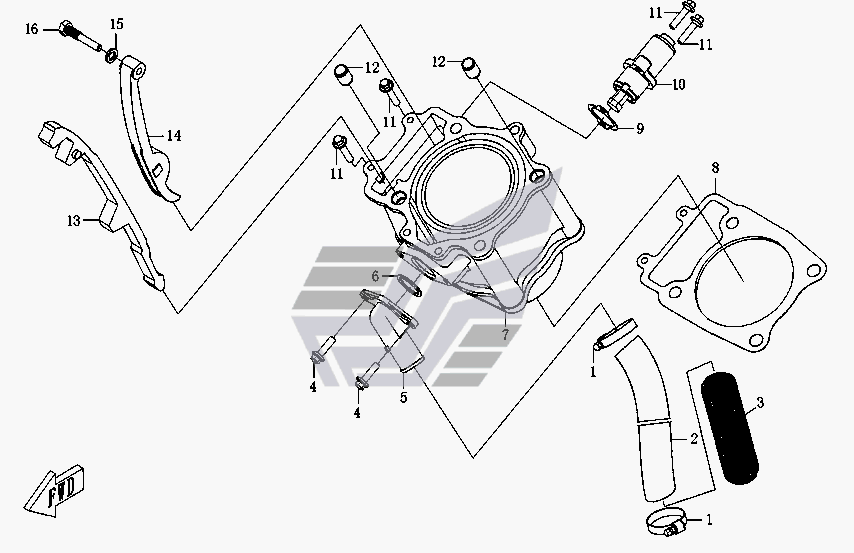

Цилиндр CF188-023000 ATV-CF500-A. Каталог 2008г.

Головка цилиндра CF188-022000 ATV-CF500-A Вал ГРМ в сборе CF188-024000 ATV-CF500-A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Зажим трубки

Заводской номер: CF188-023500 Количество на модель: 2
CF188-023500
2
2

Номер детали на чертеже:

2

Шланг системы охлаждения

Заводской номер: CF188-023006 Количество на модель: 1
CF188-023006
1
3

Номер детали на чертеже:

3

Рукав системы охлаждения

Заводской номер: CF188-023005 Количество на модель: 1
CF188-023005
1
4

Номер детали на чертеже:

4

Болт М6х22

Заводской номер: 152MI-022020 Количество на модель: 2
152MI-022020
2
5

Номер детали на чертеже:

5

Патрубок системы охлаждения

Заводской номер: CF188-023001 Количество на модель: 1
CF188-023001
1
6

Номер детали на чертеже:

6

Кольцо 24х2,5

Заводской номер: CF188-023002 Количество на модель: 1
CF188-023002
1
7

Номер детали на чертеже:

7

Цилиндр

Заводской номер: CF188-023100 Количество на модель: 1
CF188-023100
1
8

Номер детали на чертеже:

8

Прокладка цилиндра

Заводской номер: CF188-023004 Количество на модель: 1
CF188-023004
1
9

Номер детали на чертеже:

9

Прокладка натяжителя цепи

Заводской номер: CF188-023003 Количество на модель: 1
CF188-023003
1
10

Номер детали на чертеже:

10

Натяжитель цепи

Заводской номер: CF188-023200 Количество на модель: 1
CF188-023200
1
11

Номер детали на чертеже:

11

Болт М6х25

Заводской номер: 152MI-021017 Количество на модель: 2
152MI-021017
2
12

Номер детали на чертеже:

12

Штифт 13х18

Заводской номер: CF188-011005 Количество на модель: 2
CF188-011005
2
13

Номер детали на чертеже:

13

Успокоитель цепи ГРМ

Заводской номер: CF188-023400 Количество на модель: 1
CF188-023400
1
14

Номер детали на чертеже:

14

Пластина натяжителя цепи

Заводской номер: CF188-023300 Количество на модель: 1
CF188-023300
1
15

Номер детали на чертеже:

15

Шайба 8

Заводской номер: 152MI-021016 Количество на модель: 1
152MI-021016
1
16

Номер детали на чертеже:

16

Болт пластины натяжителя цепи

Заводской номер: CF188-023007 Количество на модель: 1
CF188-023007
1
