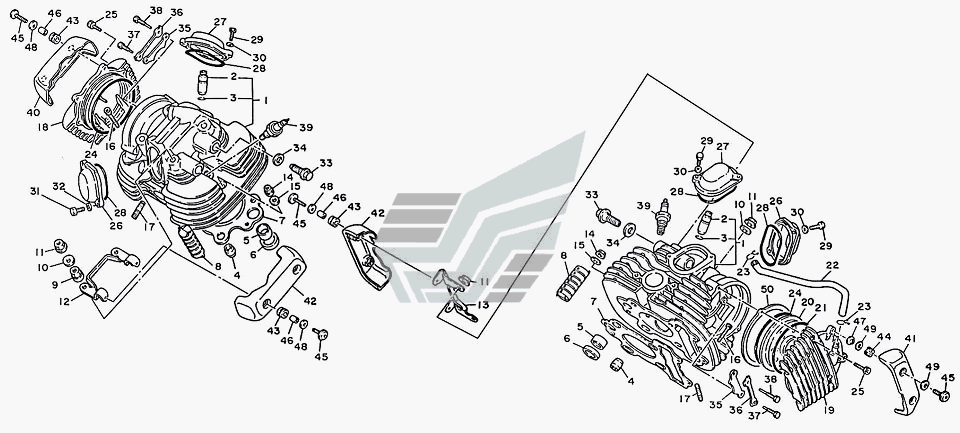

Головка цилиндра Двигатель 2V68FMQ. Каталог 2008г.

Блоки цилиндра Двигатель 2V68FMQ

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

16

17

18

19

20

21

22

23

24

26

27

28

29

30

33

34

35

36

37

38

39

40

42

43

44

45

46

47

48

49

50

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Головка цилиндра в сборе

Заводской номер: 12210 Количество на модель: 2

12210

2

2

Номер детали на чертеже:

2

Направляющая клапана

Заводской номер: 12214 Количество на модель: 4

12214

4

3

Номер детали на чертеже:

3

Прокладка направляющей

Заводской номер: 12219 Количество на модель: 4

12219

4

4

Номер детали на чертеже:

4

Штифт 8х14

Заводской номер: 12218 Количество на модель: 4

12218

4

5

Номер детали на чертеже:

5

Трубка

Заводской номер: 15441 Количество на модель: 2

15441

2

6

Номер детали на чертеже:

6

Прямоугольное кольцо

Заводской номер: 15442 Количество на модель: 2

15442

2

7

Номер детали на чертеже:

7

Прокладка головки цилиндра

Заводской номер: 12220 Количество на модель: 2

12220

2

8

Номер детали на чертеже:

8

Демпферная прокладка

Заводской номер: 12224 Количество на модель: 40

12224

40

9

Номер детали на чертеже:

9

Опора

Заводской номер: 12314 Количество на модель: 4

12314

4

10

Номер детали на чертеже:

10

Шайба 10-140HV

Заводской номер: GB/T95-2002 Количество на модель: 4

GB/T95-2002

4

11

Номер детали на чертеже:

11

Контргайка

Заводской номер: 31311/1P50FMG Количество на модель: 4

31311/1P50FMG

4

12

Номер детали на чертеже:

12

Опора 2 головки цилиндра

Заводской номер: 12328 Количество на модель: 1

12328

1

13

Номер детали на чертеже:

13

Опора 1 головки цилиндра

Заводской номер: 12323 Количество на модель: 1

12323

1

14

Номер детали на чертеже:

14

Гайка M10

Заводской номер: GB/T6177.1-2000 Количество на модель: 2

GB/T6177.1-2000

2

16

Номер детали на чертеже:

16

Болт М8х30

Заводской номер: GB/T70.1-2000 Количество на модель: 4

GB/T70.1-2000

4

17

Номер детали на чертеже:

17

Шпилька

Заводской номер: 12239 Количество на модель: 4

12239

4

18

Номер детали на чертеже:

18

Крышка цилиндра передняя

Заводской номер: 12241 Количество на модель: 1

12241

1

19

Номер детали на чертеже:

19

Крышка цилиндра задняя

Заводской номер: 12260 Количество на модель: 1

12260

1

20

Номер детали на чертеже:

20

Опора

Заводской номер: 12290 Количество на модель: 1

12290

1

21

Номер детали на чертеже:

21

Кольцо 90х5

Заводской номер: 12296 Количество на модель: 1

12296

1

22

Номер детали на чертеже:

22

Отводящая выпускная труба

Заводской номер: 20162 Количество на модель: 1

20162

1

23

Номер детали на чертеже:

23

Хомут выпускной трубы

Заводской номер: 20163 Количество на модель: 2

20163

2

24

Номер детали на чертеже:

24

Кольцо 103х3,2

Заводской номер: 12247 Количество на модель: 2

12247

2

26

Номер детали на чертеже:

26

Крышка впускного клапана

Заводской номер: 12243 Количество на модель: 2

12243

2

27

Номер детали на чертеже:

27

Крышка выпускного клапана

Заводской номер: 12253 Количество на модель: 2

12253

2

28

Номер детали на чертеже:

28

Кольцо крышки клапана 61х3,5

Заводской номер: 12246 Количество на модель: 4

12246

4

29

Номер детали на чертеже:

29

Болт М6х16

Заводской номер: GB/T5783-2000 Количество на модель: 6

GB/T5783-2000

6

30

Номер детали на чертеже:

30

Шайба 6-140HV

Заводской номер: GB/T848-2002 Количество на модель: 6

GB/T848-2002

6

33

Номер детали на чертеже:

33

Установочный болт кулачкового вала

Заводской номер: 14428 Количество на модель: 4

14428

4

34

Номер детали на чертеже:

34

Шайба

Заводской номер: 14425 Количество на модель: 4

14425

4

35

Номер детали на чертеже:

35

Упорная пластина кулачкового вала

Заводской номер: 14126 Количество на модель: 2

14126

2

36

Номер детали на чертеже:

36

Шайба кулачкового вала

Заводской номер: 14135 Количество на модель: 2

14135

2

37

Номер детали на чертеже:

37

Болт I упорной пластины

Заводской номер: 14127 Количество на модель: 2

14127

2

38

Номер детали на чертеже:

38

Болт II упорной пластины

Заводской номер: 14128 Количество на модель: 2

14128

2

39

Номер детали на чертеже:

39

Свеча зажигания (C7HAS)

Заводской номер: 34210 Количество на модель: 2

34210

2

40

Номер детали на чертеже:

40

Крышка I головки цилиндра

Заводской номер: 12321 Количество на модель: 1

12321

1

42

Номер детали на чертеже:

42

Крышка II головки цилиндра

Заводской номер: 12322 Количество на модель: 2

12322

2

43

Номер детали на чертеже:

43

Уплотнительная втулка крышки II

Заводской номер: 12334 Количество на модель: 6

12334

6

44

Номер детали на чертеже:

44

Уплотнительная втулка крышки I

Заводской номер: 12324 Количество на модель: 2

12324

2

45

Номер детали на чертеже:

45

Винт

Заводской номер: 12327 Количество на модель: 8

12327

8

46

Номер детали на чертеже:

46

Втулка крышки

Заводской номер: 12325 Количество на модель: 6

12325

6

47

Номер детали на чертеже:

47

Направляющая втулка

Заводской номер: 12390 Количество на модель: 2

12390

2

48

Номер детали на чертеже:

48

Шайба 6-140HV

Заводской номер: GB/T5287-2002 Количество на модель: 6

GB/T5287-2002

6

49

Номер детали на чертеже:

49

Шайба головки

Заводской номер: 12326 Количество на модель: 4

12326

4

50

Номер детали на чертеже:

50

Прокладка боковой крышки

Заводской номер: 12244 Количество на модель: 1

12244

1
