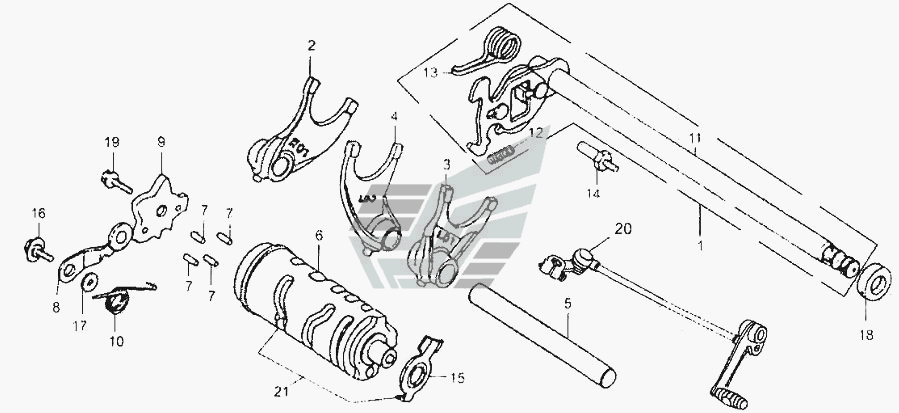

Барабан механизма переключения передач Двигатель 253 FMM. Каталог 2008г.

Трансмиссия Двигатель 253 FMM Карбюратор Двигатель 253 FMM

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вал в сборе

Заводской номер: 24100/244FMI Количество на модель: 1
24100/244FMI
1
2

Номер детали на чертеже:

2

Вилка переключения передач 1

Заводской номер: 24411 Количество на модель: 1
24411
1
3

Номер детали на чертеже:

3

Вилка переключения передач 3

Заводской номер: 24413 Количество на модель: 1
24413
1
4

Номер детали на чертеже:

4

Вилка переключения передач 2

Заводской номер: 24412 Количество на модель: 1
24412
1
5

Номер детали на чертеже:

5

Вал вилки

Заводской номер: 24421/244FMI Количество на модель: 1
24421/244FMI
1
6

Номер детали на чертеже:

6

Барабан

Заводской номер: 24211/244FMI Количество на модель: 1
24211/244FMI
1
7

Номер детали на чертеже:

7

Штифт барабана

Заводской номер: 24212/244FMI Количество на модель: 4
24212/244FMI
4
8

Номер детали на чертеже:

8

Стопор барабана

Заводской номер: 243I0/244FMI Количество на модель: 1
243I0/244FMI
1
9

Номер детали на чертеже:

9

Пластина стопора

Заводской номер: 24221/244FMI Количество на модель: 1
24221/244FMI
1
10

Номер детали на чертеже:

10

Пружина стопора барабана

Заводской номер: 24323/244FMI Количество на модель: 1
24323/244FMI
1
11

Номер детали на чертеже:

11

Ось меxанизма переключения

Заводской номер: 24110/244FMI Количество на модель: 1
24110/244FMI
1
12

Номер детали на чертеже:

12

Пружина рычага меxанизма переключения

Заводской номер: 24122/244FMI Количество на модель: 1
24122/244FMI
1
13

Номер детали на чертеже:

13

Пружина кручения (торсион)

Заводской номер: 24123/244FMI Количество на модель: 1
24123/244FMI
1
14

Номер детали на чертеже:

14

Штифт пружины кручения

Заводской номер: 24131/244FMI Количество на модель: 1
24131/244FMI
1
15

Номер детали на чертеже:

15

Соединительный элемент переключателя нейтрали

Заводской номер: 35722/244FMI Количество на модель: 1
35722/244FMI
1
16

Номер детали на чертеже:

16

Шкворень стопора барабана M6x12

Заводской номер: 24321/244FMI Количество на модель: 1
24321/244FMI
1
17

Номер детали на чертеже:

17

Шайба 6

Заводской номер: 24322/244FMI Количество на модель: 1
24322/244FMI
1
18

Номер детали на чертеже:

18

Сальник 12x24x10

Заводской номер: 24190/244FMI Количество на модель: 1
24190/244FMI
1
19

Номер детали на чертеже:

19

Болт M6х20

Заводской номер: GB/T5783 Количество на модель: 1
GB/T5783
1
20

Номер детали на чертеже:

20

Педаль переключения передач

Заводской номер: 24700 Количество на модель: 1
24700
1
21

Номер детали на чертеже:

21

Блок барабана

Заводской номер: 24210/244FMI Количество на модель: 1
24210/244FMI
1
