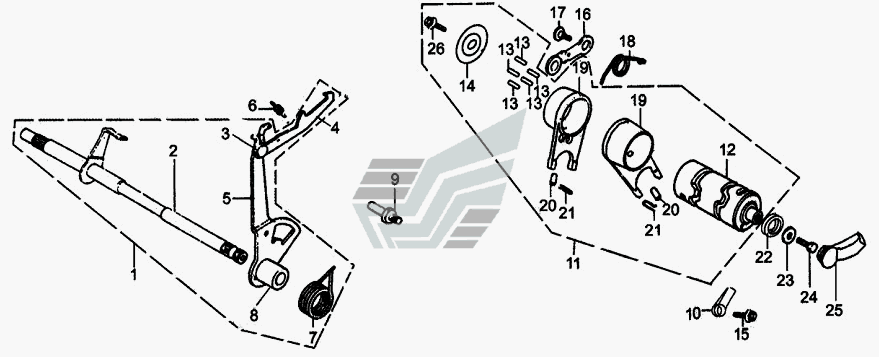

Механизм переключения передач Двигатель 1Р39FMB-С. Каталог 2008г.

Пусковое устройство Двигатель 1Р39FMB-С Карбюратор Двигатель 1Р39FMB-С

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал переключения

Заводской номер: 24100/1P50FMG-С Количество на модель: 1

24100/1P50FMG-С

1

2

Номер детали на чертеже:

2

Вал переключения передач

Заводской номер: 24110/1P50FMG-С Количество на модель: 1

24110/1P50FMG-С

1

3

Номер детали на чертеже:

3

Штифт вилки

Заводской номер: 24114/1P50FMG Количество на модель: 1

24114/1P50FMG

1

4

Номер детали на чертеже:

4

Вилка

Заводской номер: 24115/1P50FMG Количество на модель: 1

24115/1P50FMG

1

5

Номер детали на чертеже:

5

Вилка переключения передач

Заводской номер: 24121/1P50FMG Количество на модель: 1

24121/1P50FMG

1

6

Номер детали на чертеже:

6

Пружина вилки переключения передач

Заводской номер: 24122/1P50FMG Количество на модель: 1

24122/1P50FMG

1

7

Номер детали на чертеже:

7

Возвратная пружина

Заводской номер: 24123/1P50FMG Количество на модель: 1

24123/1P50FMG

1

8

Номер детали на чертеже:

8

Втулка

Заводской номер: 24125/1P50FMG Количество на модель: 1

24125/1P50FMG

1

9

Номер детали на чертеже:

9

Стопорный винт

Заводской номер: 24131/1P50FMG Количество на модель: 1

24131/1P50FMG

1

10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 35721/1P50FMG Количество на модель: 1

35721/1P50FMG

1

11

Номер детали на чертеже:

11

Барабан в сборе

Заводской номер: 24200/1P50FMВ Количество на модель: 1

24200/1P50FMВ

1

12

Номер детали на чертеже:

12

Барабан

Заводской номер: 24211/1P50FMВ Количество на модель: 1

24211/1P50FMВ

1

13

Номер детали на чертеже:

13

Штифт

Заводской номер: 24212/1P50FMG Количество на модель: 1

24212/1P50FMG

1

14

Номер детали на чертеже:

14

Ограничительная пластинка

Заводской номер: 24213/1P50FMG Количество на модель: 1

24213/1P50FMG

1

15

Номер детали на чертеже:

15

Болт М6х12

Заводской номер: GB818-86 Количество на модель: 1

GB818-86

1

16

Номер детали на чертеже:

16

Ограничительная пластина

Заводской номер: 24310/1P50FMG Количество на модель: 1

24310/1P50FMG

1

17

Номер детали на чертеже:

17

Болт ограничительный

Заводской номер: 24321/1P50FMG Количество на модель: 1

24321/1P50FMG

1

18

Номер детали на чертеже:

18

Пружина ограничительная

Заводской номер: 24323/1P50FMG Количество на модель: 1

24323/1P50FMG

1

19

Номер детали на чертеже:

19

Вилка

Заводской номер: 24411/1P50FMG Количество на модель: 2

24411/1P50FMG

2

20

Номер детали на чертеже:

20

Штифт ограничительный

Заводской номер: 24414/1P50FMG Количество на модель: 2

24414/1P50FMG

2

21

Номер детали на чертеже:

21

Пружинное стопорное кольцо

Заводской номер: 24415/1P50FMG Количество на модель: 2

24415/1P50FMG

2

22

Номер детали на чертеже:

22

Контакт

Заводской номер: 35760/1P50FMG Количество на модель: 1

35760/1P50FMG

1

23

Номер детали на чертеже:

23

Пружинная шайба

Заводской номер: GB93-87 Количество на модель: 1

GB93-87

1

24

Номер детали на чертеже:

24

Винт М6x12

Заводской номер: GB70 Количество на модель:

GB70

25

Номер детали на чертеже:

25

Провод

Заводской номер: 35730/1P50FMG Количество на модель: 1

35730/1P50FMG

1

26

Номер детали на чертеже:

26

Винт М6х12

Заводской номер: GB819-86 Количество на модель: 1

GB819-86

1
