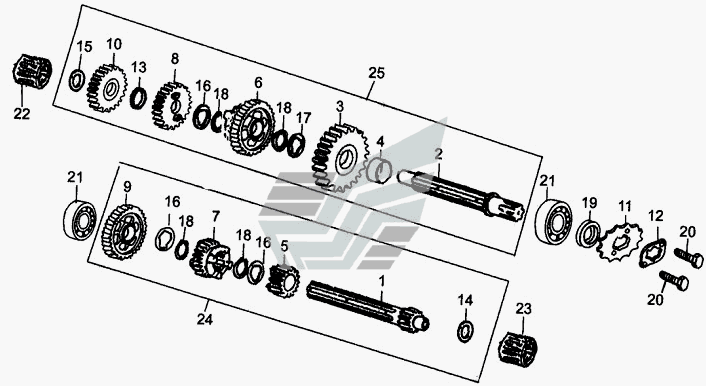

Трансмиссионные валы Двигатель 1Р39FMB-С. Каталог 2008г.

Коленчатый вал и поршень Двигатель 1Р39FMB-С Пусковое устройство Двигатель 1Р39FMB-С

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Первичный вал

Заводской номер: 23611/1P50FMG Количество на модель: 1

23611/1P50FMG

1

2

Номер детали на чертеже:

2

Вторичный вал

Заводской номер: 23771/1P50FMG Количество на модель: 1

23771/1P50FMG

1

3

Номер детали на чертеже:

3

Шестерня I передачи вторичного вала

Заводской номер: 23711/1P50FMG Количество на модель: 1

23711/1P50FMG

1

4

Номер детали на чертеже:

4

Втулка

Заводской номер: 23712/1P50FMG Количество на модель: 1

23712/1P50FMG

1

5

Номер детали на чертеже:

5

Шестерня II передачи первичного вала

Заводской номер: 2362/1P50FMG Количество на модель: 1

2362/1P50FMG

1

6

Номер детали на чертеже:

6

Шестерня II передачи вторичного вала

Заводской номер: 2372/1P50FMG Количество на модель: 1

2372/1P50FMG

1

7

Номер детали на чертеже:

7

Шестерня III передачи первичного вала

Заводской номер: 23631/P50FMG Количество на модель: 1

23631/P50FMG

1

8

Номер детали на чертеже:

8

Шестерня III передачи вторичного вала

Заводской номер: 23731/1P50FMG Количество на модель: 1

23731/1P50FMG

1

9

Номер детали на чертеже:

9

Шестерня IV передачи первичного вала

Заводской номер: 23641/1P50FMG Количество на модель: 1

23641/1P50FMG

1

10

Номер детали на чертеже:

10

Шестерня IV вторичного вала

Заводской номер: 23741/1P50FMG Количество на модель: 1

23741/1P50FMG

1

11

Номер детали на чертеже:

11

Звездочка

Заводской номер: 22711/1P50FMG Количество на модель: 1

22711/1P50FMG

1

12

Номер детали на чертеже:

12

Стопорная пластина звездочки

Заводской номер: 22712/1P50FMG Количество на модель: 1

22712/1P50FMG

1

13

Номер детали на чертеже:

13

Шайба 17

Заводской номер: 23773/1P50FMG Количество на модель: 1

23773/1P50FMG

1

14

Номер детали на чертеже:

14

Шайба 14

Заводской номер: 23674/1P50FMG Количество на модель: 1

23674/1P50FMG

1

15

Номер детали на чертеже:

15

Шайба 13,5

Заводской номер: 23774/1P50FMG Количество на модель: 1

23774/1P50FMG

1

16

Номер детали на чертеже:

16

Шайба 14

Заводской номер: 23675/1P50FMG Количество на модель: 3

23675/1P50FMG

3

17

Номер детали на чертеже:

17

Шайба 14

Заводской номер: 23775/1P50FMG Количество на модель: 1

23775/1P50FMG

1

18

Номер детали на чертеже:

18

Пружинное стопорное кольцо

Заводской номер: 23672/1P50FMG Количество на модель: 4

23672/1P50FMG

4

19

Номер детали на чертеже:

19

Сальник 17х29х5

Заводской номер: 23790/1P50FMG Количество на модель: 1

23790/1P50FMG

1

20

Номер детали на чертеже:

20

Болт М5х12

Заводской номер: GB5783-86 Количество на модель: 2

GB5783-86

2

21

Номер детали на чертеже:

21

Шарикоподшипник 6000

Заводской номер: GB/Т276-94 Количество на модель: 2

GB/Т276-94

2

22

Номер детали на чертеже:

22

Игольчатый подшипник 13.5х20х12

Заводской номер: 23780/1P50FMG Количество на модель: 1

23780/1P50FMG

1

23

Номер детали на чертеже:

23

Игольчатый подшипник 14х20х12

Заводской номер: 23680/1P50FMG Количество на модель: 1

23680/1P50FMG

1

24

Номер детали на чертеже:

24

Первичный вал в сборе

Заводской номер: 23600/1P50FMG Количество на модель: 1

23600/1P50FMG

1

25

Номер детали на чертеже:

25

Вторичный вал в сборе

Заводской номер: 23700/1P50FMG Количество на модель: 1

23700/1P50FMG

1
