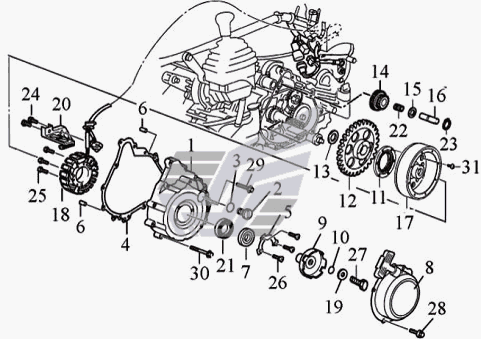

Левая крышка картера и генератор Двигатель 185 MQ. Каталог 2008г.

Уравновешивающий вал и правая малая крышка Двигатель 185 MQ Водяной насос Двигатель 185 MQ

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

26

27

28

29

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Левая крышка картера

Заводской номер: 11411 Количество на модель: 1

11411

1

2

Номер детали на чертеже:

2

Пробка смотрового отверстия

Заводской номер: 11412 Количество на модель: 1

11412

1

3

Номер детали на чертеже:

3

Кольцо круглого сечения

Заводской номер: 11414/156FMI-2 Количество на модель: 1

11414/156FMI-2

1

4

Номер детали на чертеже:

4

Прокладка левой крышки картера

Заводской номер: 11419 Количество на модель: 1

11419

1

5

Номер детали на чертеже:

5

Пластина сальника

Заводской номер: 11436 Количество на модель: 1

11436

1

6

Номер детали на чертеже:

6

Штифт блока цилиндров

Заводской номер: 12118/1P52QMI Количество на модель: 2

12118/1P52QMI

2

7

Номер детали на чертеже:

7

Сальник коленчатого вала левый

Заводской номер: 13190 Количество на модель: 1

13190

1

8

Номер детали на чертеже:

8

Ручной стартер в сборе

Заводской номер: 26300 Количество на модель: 1

26300

1

9

Номер детали на чертеже:

9

Ступица ручного стартера

Заводской номер: 26370 Количество на модель: 1

26370

1

10

Номер детали на чертеже:

10

Уплотнительное кольцо

Заводской номер: 26393 Количество на модель: 1

26393

1

11

Номер детали на чертеже:

11

Пусковая муфта в сборе

Заводской номер: 28110 Количество на модель: 1

28110

1

12

Номер детали на чертеже:

12

Шестерня стартера в сборе

Заводской номер: 28150 Количество на модель: 1

28150

1

13

Номер детали на чертеже:

13

Шайба

Заводской номер: 28172 Количество на модель: 1

28172

1

14

Номер детали на чертеже:

14

Блок шестерен

Заводской номер: 28311 Количество на модель: 1

28311

1

15

Номер детали на чертеже:

15

Шайба

Заводской номер: 28312 Количество на модель: 1

28312

1

16

Номер детали на чертеже:

16

Сдвоенный вал

Заводской номер: 28321 Количество на модель: 1

28321

1

17

Номер детали на чертеже:

17

Ротор в сборе

Заводской номер: 31110 Количество на модель: 1

31110

1

18

Номер детали на чертеже:

18

Статор в сборе

Заводской номер: 31210 Количество на модель: 1

31210

1

19

Номер детали на чертеже:

19

Шайба

Заводской номер: 31312 Количество на модель: 1

31312

1

20

Номер детали на чертеже:

20

xомут жгута генератора

Заводской номер: 31911 Количество на модель: 1

31911

1

21

Номер детали на чертеже:

21

Подшипник 6301

Заводской номер: GB/T276 Количество на модель: 1

GB/T276

1

22

Номер детали на чертеже:

22

Игольчатый подшипник К12x16x17,5

Заводской номер: JB/T7918 Количество на модель: 1

JB/T7918

1

23

Номер детали на чертеже:

23

Пружинное стопорное кольцо

Заводской номер: GB/T89.4 Количество на модель: 1

GB/T89.4

1

24

Номер детали на чертеже:

24

Винт M5х12

Заводской номер: GB/T818 Количество на модель: 2

GB/T818

2

26

Номер детали на чертеже:

26

Винт М6х12

Заводской номер: GB/T819.1 Количество на модель: 3

GB/T819.1

3

27

Номер детали на чертеже:

27

Болт M6х20

Заводской номер: GB/T5783 Количество на модель: 1

GB/T5783

1

28

Номер детали на чертеже:

28

Болт M5х12

Заводской номер: GB/T 16674.1 Количество на модель: 4

GB/T 16674.1

4

29

Номер детали на чертеже:

29

Болт М6х25

Заводской номер: GB/T16674.1 Количество на модель: 4

GB/T16674.1

4

31

Номер детали на чертеже:

31

Винт

Заводской номер: GB/T70.1 Количество на модель: 3

GB/T70.1

3
