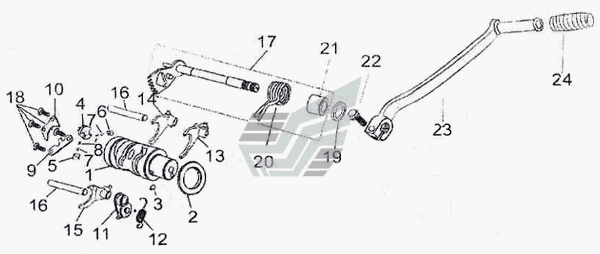

Барабан переключения передач Двигатель 172ММ-2. Каталог 2008г.

Первичный вал и промежуточный вал Двигатель 172ММ-2 Электростартер Двигатель 172ММ-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Барабан переключения передач в комплекте

Заводской номер: 24210/172FMM Количество на модель: 1
24210/172FMM
1
2

Номер детали на чертеже:

2

Кольцо механизма передач

Заводской номер: 24221/157FMI Количество на модель: 1
24221/157FMI
1
3

Номер детали на чертеже:

3

Фиксатор механизма передач

Заводской номер: 24222/172FMM Количество на модель: 1
24222/172FMM
1
4

Номер детали на чертеже:

4

Вращатель барабана

Заводской номер: 24241/157FMI Количество на модель: 1
24241/157FMI
1
5

Номер детали на чертеже:

5

Собачка А

Заводской номер: 24242/157FMI Количество на модель: 1
24242/157FMI
1
6

Номер детали на чертеже:

6

Собачка В

Заводской номер: 24243/157FMI Количество на модель: 1
24243/157FMI
1
7

Номер детали на чертеже:

7

Штифт

Заводской номер: 24244/172FMM Количество на модель: 2
24244/172FMM
2
8

Номер детали на чертеже:

8

Пружина

Заводской номер: 24245/172FMM Количество на модель: 2
24245/172FMM
2
9

Номер детали на чертеже:

9

Диск управления барабаном

Заводской номер: 24246/172FMM Количество на модель: 1
24246/172FMM
1
10

Номер детали на чертеже:

10

Направляющая барабана

Заводской номер: 24247/172FMM Количество на модель: 1
24247/172FMM
1
11

Номер детали на чертеже:

11

Установочный диск механизма переключения передач

Заводской номер: 24310/172FMM Количество на модель: 1
24310/172FMM
1
12

Номер детали на чертеже:

12

Пружина установочного диска

Заводской номер: 24323/172FMM Количество на модель: 1
24323/172FMM
1
13

Номер детали на чертеже:

13

Вилка переключения передач (I)

Заводской номер: 24411/172FMM Количество на модель: 1
24411/172FMM
1
14

Номер детали на чертеже:

14

Вилка переключения передач (II)

Заводской номер: 24412/172FMM Количество на модель: 1
24412/172FMM
1
15

Номер детали на чертеже:

15

Вилка переключения передач (III)

Заводской номер: 24413/172FMM Количество на модель: 1
24413/172FMM
1
16

Номер детали на чертеже:

16

Стержень вилки

Заводской номер: 24424/172FMM Количество на модель: 2
24424/172FMM
2
17

Номер детали на чертеже:

17

Вал переключения

Заводской номер: 24100 Количество на модель: 1
24100
1
18

Номер детали на чертеже:

18

Винт М8х20

Заводской номер: GB/T819 Количество на модель: 4
GB/T819
4
19

Номер детали на чертеже:

19

Сальник вала переключения 12х22х9

Заводской номер: 24190/172FMM Количество на модель: 1
24190/172FMM
1
20

Номер детали на чертеже:

20

Возвратная пружина

Заводской номер: 24131/172FMM Количество на модель: 1
24131/172FMM
1
21

Номер детали на чертеже:

21

Втулка

Заводской номер: 24125/172FMM Количество на модель: 1
24125/172FMM
1
22

Номер детали на чертеже:

22

Болт M6x8

Заводской номер: GB/T5781 Количество на модель: 1
GB/T5781
1
23

Номер детали на чертеже:

23

Рычаг переключения

Заводской номер: 24720 Количество на модель: 1
24720
1
24

Номер детали на чертеже:

24

Валик

Заводской номер: 24711 Количество на модель: 1
24711
1
