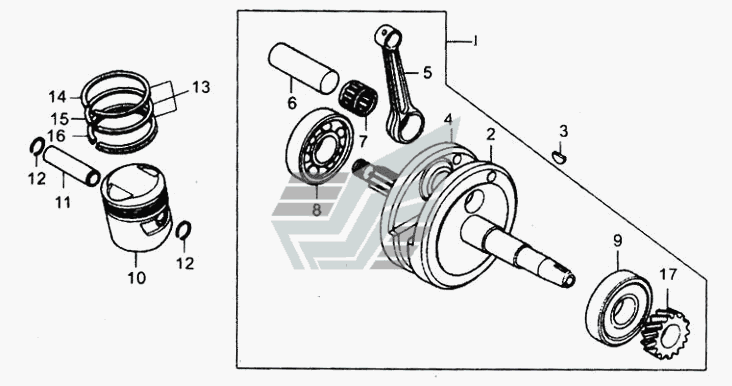

Коленчатый вал и поршень Двигатель 163FML-2. Каталог 2008г.

Левая крышка картера и генератора Двигатель 163FML-2 Трансмиссия Двигатель 163FML-2

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Коленчатый вал в сборе

Заводской номер: 13100 Количество на модель: 1

13100

1

2

Номер детали на чертеже:

2

Вал коленчатый

Заводской номер: 13111 Количество на модель: 1

13111

1

3

Номер детали на чертеже:

3

Сегментная шпонка

Заводской номер: 13118/156FMI-2 Количество на модель: 1

13118/156FMI-2

1

4

Номер детали на чертеже:

4

Коленчатый вал, правый

Заводской номер: 13121/163FML Количество на модель: 1

13121/163FML

1

5

Номер детали на чертеже:

5

Шатун

Заводской номер: 13131/163FML Количество на модель: 1

13131/163FML

1

6

Номер детали на чертеже:

6

Штифт коленчатого вала

Заводской номер: 13141/163FML Количество на модель: 1

13141/163FML

1

7

Номер детали на чертеже:

7

Подшипник игольчатый

Заводской номер: 13150 Количество на модель: 2

13150

2

8

Номер детали на чертеже:

8

Подшипник коленчатого вала

Заводской номер: 13160 Количество на модель: 1

13160

1

9

Номер детали на чертеже:

9

Подшипник

Заводской номер: 13170/163FML Количество на модель: 1

13170/163FML

1

10

Номер детали на чертеже:

10

Поршень

Заводской номер: 13211/163FML Количество на модель: 1

13211/163FML

1

11

Номер детали на чертеже:

11

Поршневой палец

Заводской номер: 13221/163FML Количество на модель: 1

13221/163FML

1

12

Номер детали на чертеже:

12

Стопорное кольцо

Заводской номер: 13222/163FML Количество на модель: 2

13222/163FML

2

13

Номер детали на чертеже:

13

Комплект поршневых колец

Заводской номер: 13300/163FML Количество на модель: 1

13300/163FML

1

14

Номер детали на чертеже:

14

Поршневой кольцо

Заводской номер: 13311/163FML Количество на модель: 1

13311/163FML

1

15

Номер детали на чертеже:

15

Поршневое кольцо

Заводской номер: 13312/163FML Количество на модель: 1

13312/163FML

1

16

Номер детали на чертеже:

16

Маслосъемное поршневое кольцо 3 части

Заводской номер: 13320/163FML Количество на модель: 1

13320/163FML

1

17

Номер детали на чертеже:

17

Ведущая шестерня распределительного вала

Заводской номер: 14211/163FML Количество на модель: 1

14211/163FML

1
