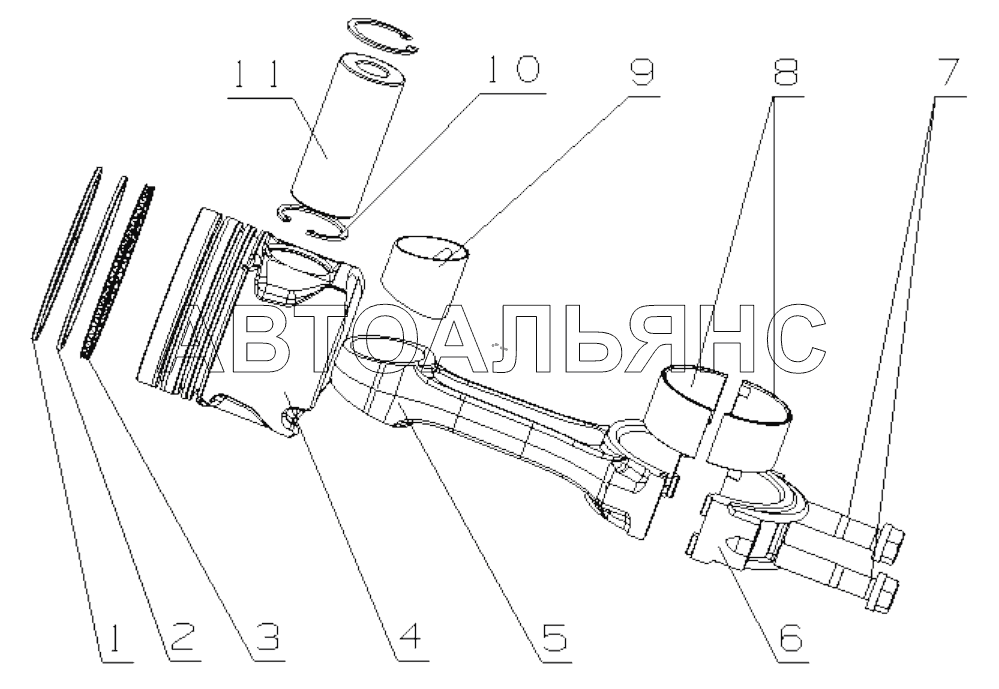

D4A00-1004000 Piston and con-rod Assembly YC4D140N-50. Каталог 2018г.

D4A00-1003000 Cylinder head and Cylinder head cover assembly YC4D140N-50 D43Y1-1005000 Crankshaft damper assembly YC4D140N-50

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

8

10

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

1st ring

Заводской номер: D4300-1004002 Количество на модель: 4

D4300-1004002

4

2

Номер детали на чертеже:

2

2nd ring

Заводской номер: D4300-1004003 Количество на модель: 4

D4300-1004003

4

3

Номер детали на чертеже:

3

Oil ring assembly

Заводской номер: D4300-1004100 Количество на модель: 4

D4300-1004100

4

4

Номер детали на чертеже:

4

Piston

Заводской номер: D4A00-1004001A Количество на модель: 4

D4A00-1004001A

4

5

Номер детали на чертеже:

5

Con-rod body

Заводской номер: E5000-1004201 Количество на модель: 4

E5000-1004201

4

6

Номер детали на чертеже:

6

Con-rod sleeve

Заводской номер: E5000-1004202 Количество на модель: 4

E5000-1004202

4

7

Номер детали на чертеже:

7

Болт шатуна

Заводской номер: 530-1004054 Количество на модель: 8

530-1004054

8

8

Номер детали на чертеже:

8

Корпус шатуна

Заводской номер: 530-1004019 Количество на модель: 4

530-1004019

4

8

Номер детали на чертеже:

8

Tile

Заводской номер: D4A00-1004007 Количество на модель:

D4A00-1004007

10

Номер детали на чертеже:

10

Стопорное кольцо 40

Заводской номер: Q43040 Количество на модель: 8

Q43040

8

11

Номер детали на чертеже:

11

Штифт поршня

Заводской номер: 430-1004019 Количество на модель: 4

430-1004019

4
