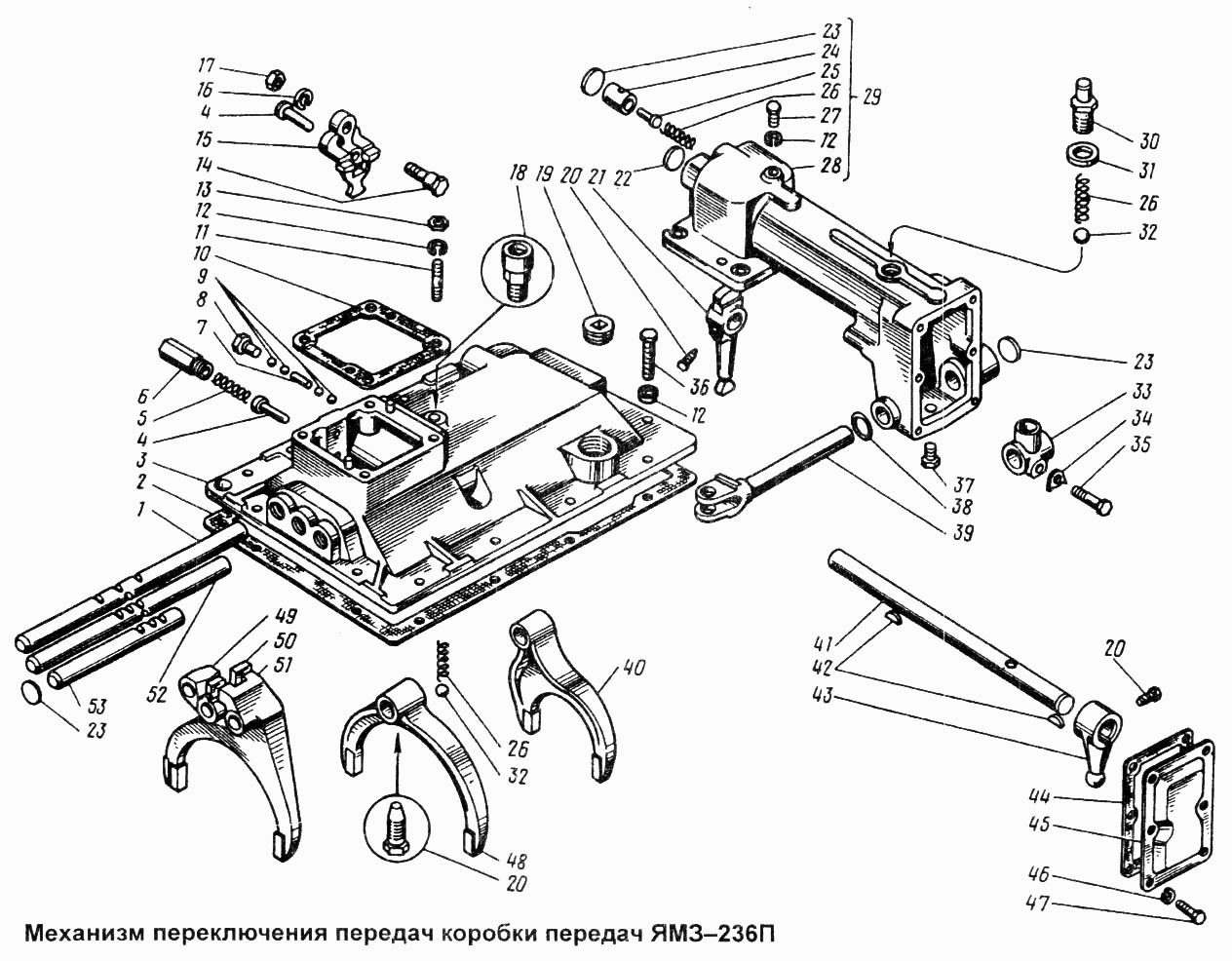

Механизм переключения передач коробки передач ЯМЗ-236П Общий (см. мод-ции)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

1

Номер детали на чертеже:

1

Шток вилки переключения 1-ой передачи и заднего хода

Заводской номер: 236-1702060-А2 Количество на модель: 1
236-1702060-А2
1
064323
ЯМЗ
236-1702060-А2
Код: 064323
Артикул: 236-1702060-А2,
Производитель: ЯМЗ
2

Номер детали на чертеже:

2

Прокладка крышки

Заводской номер: 236-1702014 Количество на модель: 1
236-1702014
1
141637
РУССКИЙ ДВИГАТЕЛЬ
236-1702014
Код: 141637
Артикул: 236-1702014,
Под заказ

На складах : Под заказ

Производитель: РУССКИЙ ДВИГАТЕЛЬ
141642
РУССКИЙ ДВИГАТЕЛЬ
236-1700001-01 200-1701021-А
Производитель: РУССКИЙ ДВИГАТЕЛЬ
3

Номер детали на чертеже:

3

Крышка верхняя

Заводской номер: 236-1702015-Б2 Количество на модель: 1
236-1702015-Б2
1
4

Номер детали на чертеже:

4

Предохранитель включения 1-ой передачи и заднего хода

Заводской номер: 236-1702129 Количество на модель: 2
236-1702129
2
5

Номер детали на чертеже:

5

Пружина предохранителя

Заводской номер: 236-1702127-А Количество на модель: 1
236-1702127-А
1
6

Номер детали на чертеже:

6

Стакан пружины

Заводской номер: 236-1702132 Количество на модель: 1
236-1702132
1
7

Номер детали на чертеже:

7

Штифт замка штоков вилок

Заводской номер: 236-1702087 Количество на модель: 1
236-1702087
1
8

Номер детали на чертеже:

8

Пробка

Заводской номер: 316172-П29 Количество на модель: 1
316172-П29
1
9

Номер детали на чертеже:

9

Шарик

Заводской номер: 200-1702083 Количество на модель: 4
200-1702083
4
10

Номер детали на чертеже:

10

Прокладка опоры рычага

Заводской номер: 236-1702122 Количество на модель: 1
236-1702122
1
141642
РУССКИЙ ДВИГАТЕЛЬ
236-1700001-01 200-1701021-А
Производитель: РУССКИЙ ДВИГАТЕЛЬ
141646
РУССКИЙ ДВИГАТЕЛЬ
238ВМ-1700001-04 236-1701042-А
Производитель: РУССКИЙ ДВИГАТЕЛЬ
142218
РУССКИЙ ДВИГАТЕЛЬ
236-1702122
Производитель: РУССКИЙ ДВИГАТЕЛЬ
11

Номер детали на чертеже:

11

Шпилька

Заводской номер: 216258-П29 Количество на модель: 4
216258-П29
4
144387
ЯМЗ
216258-П29
Производитель: ЯМЗ
12

Номер детали на чертеже:

12

Шайба 10 пружинная

Заводской номер: 252136-П2 Количество на модель: 17
252136-П2
17
064090
GAZ
31029-1001800 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Код: 064090
Артикул: 31029-1001800, 31029-1001800/ 3102-90-1001800-000, 24-1001050-Б
Производитель: GAZ
621985
УРАЛ АЗ АО
4320-2707207 5323-2707236
Код: 621985
Артикул: 4320-2707207, 5323-2707236
1 в наличии

На складах : 1 шт.

Производитель: УРАЛ АЗ АО
610354
Красная Этна
252136-П2 252136-0-2
Производитель: Красная Этна
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 250513-П29 Количество на модель: 4
250513-П29
4
156784
ЯЗТО
Т-150-36 238-1601094-Г
Код: 156784
Артикул: Т-150-36, 238-1601094-Г
Под заказ

На складах : Под заказ

Производитель: ЯЗТО
610314
Красная Этна
250513-П29 250513-0-29
Производитель: Красная Этна
943229
УРАЛ АЗ АО
250513-П29 250513 П29
Производитель: УРАЛ АЗ АО
14

Номер детали на чертеже:

14

Ось поводка

Заводской номер: 236-1702126 Количество на модель: 1
236-1702126
1
15

Номер детали на чертеже:

15

Поводок переключения 1-ой передачи и заднего хода

Заводской номер: 236-1702125 Количество на модель: 1
236-1702125
1
620823
ЯМЗ
236-1702125
Код: 620823
Артикул: 236-1702125,
Производитель: ЯМЗ
16

Номер детали на чертеже:

16

Шайба пружинная

Заводской номер: 252137-П2 Количество на модель: 1
252137-П2
1
117199
GAZ
3307-1001066 3307-1001066/ 3307-00-1001066-000, 53А-1001044
Производитель: GAZ
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 250615-П29 Количество на модель: 1
250615-П29
1
610319
Красная Этна
250615-П29 250615-0-29
Производитель: Красная Этна
086235
РУССКИЙ ДВИГАТЕЛЬ
236-1601002-01 238-1601102-В
Производитель: РУССКИЙ ДВИГАТЕЛЬ
18

Номер детали на чертеже:

18

Сапун

Заводской номер: 236-1702170-А Количество на модель: 1
236-1702170-А
1
128215
ЯМЗ
236-1702170-А
Производитель: ЯМЗ
19

Номер детали на чертеже:

19

Пробка

Заводской номер: 262522-П2 Количество на модель: 1
262522-П2
1
20

Номер детали на чертеже:

20

Винт установочный

Заводской номер: 236-1702025 Количество на модель: 6
236-1702025
6
028697
ЯМЗ
236-1702025
Код: 028697
Артикул: 236-1702025,
Производитель: ЯМЗ
21

Номер детали на чертеже:

21

Рычаг переключения передач

Заводской номер: 236-1702225-Б Количество на модель: 1
236-1702225-Б
1
22

Номер детали на чертеже:

22

Заглушка

Заводской номер: 260311-П15 Количество на модель: 1
260311-П15
1
23

Номер детали на чертеже:

23

Заглушка

Заводской номер: 260310-П15 Количество на модель: 3
260310-П15
3
24

Номер детали на чертеже:

24

Втулка

Заводской номер: 236-1702213 Количество на модель: 1
236-1702213
1
26

Номер детали на чертеже:

26

Пружина

Заводской номер: 236-1702106 Количество на модель: 1
236-1702106
1
27

Номер детали на чертеже:

27

Болт

Заводской номер: 236-1702215 Количество на модель: 1
236-1702215
1
28

Номер детали на чертеже:

28

Картер

Заводской номер: 236-1702209-Б3 Количество на модель: 1
236-1702209-Б3
1
29

Номер детали на чертеже:

29

Картер механизма дистанционного переключения передач в сборе

Заводской номер: 236-1702206-Б3 Количество на модель: 1
236-1702206-Б3
1
30

Номер детали на чертеже:

30

Стакан пружины фиксатора

Заводской номер: 236-1702235 Количество на модель: 1
236-1702235
1
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 252161-П2 Количество на модель: 1
252161-П2
1
32

Номер детали на чертеже:

32

Шарик-фиксатор

Заводской номер: 236-1702100 Количество на модель: 1
236-1702100
1
33

Номер детали на чертеже:

33

Головка штока вилки

Заводской номер: 236-1702229-А Количество на модель: 1
236-1702229-А
1
34

Номер детали на чертеже:

34

Шайба замковая

Заводской номер: 312534-П2 Количество на модель: 1
312534-П2
1
35

Номер детали на чертеже:

35

Болт

Заводской номер: 310213-П29 Количество на модель: 1
310213-П29
1
36

Номер детали на чертеже:

36

Болт 10-6gх30

Заводской номер: 201499-П29 Количество на модель: 12
201499-П29
12
091563
РААЗ
201500-П29
Код: 091563
Артикул: 201500-П29,
Нет в наличии

На складах : Нет в наличии

Производитель: РААЗ
678377
УРАЛ АЗ АО
201500-П29 201500П29
Код: 678377
Артикул: 201500-П29, 201500П29
Производитель: УРАЛ АЗ АО
610261
Красная Этна
201499-П29 10-201499-0-29
Производитель: Красная Этна
37

Номер детали на чертеже:

37

Пробка К 1/4"

Заводской номер: 316121-П29 Количество на модель: 1
316121-П29
1
614421
ЯМЗ
316121-П29
Код: 614421
Артикул: 316121-П29,
Производитель: ЯМЗ
38

Номер детали на чертеже:

38

Кольцо уплотнительное

Заводской номер: 236-1702216 Количество на модель: 1
236-1702216
1
141187
РУССКИЙ ДВИГАТЕЛЬ
236НЕ-1011001-04 7511.1011445
Код: 141187
Артикул: 236НЕ-1011001-04, 7511.1011445
Под заказ

На складах : Под заказ

Производитель: РУССКИЙ ДВИГАТЕЛЬ
930713
РУССКИЙ ДВИГАТЕЛЬ
7511.2000005-01 238-1003270
Код: 930713
Артикул: 7511.2000005-01, 238-1003270
Под заказ

На складах : Под заказ

Производитель: РУССКИЙ ДВИГАТЕЛЬ
470412
РУССКИЙ ДВИГАТЕЛЬ
236-2000005-02 236-1002266-А
Код: 470412
Артикул: 236-2000005-02, 236-1002266-А
Под заказ

На складах : Под заказ

Производитель: РУССКИЙ ДВИГАТЕЛЬ
39

Номер детали на чертеже:

39

Шток вилки продольной тяги переключения передач

Заводской номер: 236-1702227 Количество на модель: 1
236-1702227
1
40

Номер детали на чертеже:

40

Вилка переключения 1-ой передачи и заднего хода

Заводской номер: 236-1702024 Количество на модель: 1
236-1702024
1
098892
ЯМЗ
236-1702024
Производитель: ЯМЗ
41

Номер детали на чертеже:

41

Валик

Заводской номер: 236-1702221 Количество на модель: 1
236-1702221
1
42

Номер детали на чертеже:

42

Шпонка

Заводской номер: 314040-П2 Количество на модель: 1
314040-П2
1
43

Номер детали на чертеже:

43

Рычаг переключения передач

Заводской номер: 236-1702222 Количество на модель: 1
236-1702222
1
44

Номер детали на чертеже:

44

Прокладка

Заводской номер: 236-1702241 Количество на модель: 1
236-1702241
1
141642
РУССКИЙ ДВИГАТЕЛЬ
236-1700001-01 200-1701021-А
Производитель: РУССКИЙ ДВИГАТЕЛЬ
208235
АРС ГРУП
236-1700001-01 200-1701021-А
Код: 208235
Артикул: 236-1700001-01, 200-1701021-А
Производитель: АРС ГРУП
45

Номер детали на чертеже:

45

Крышка картера механизма дистан-ционного переключения передач

Заводской номер: 236-1702240 Количество на модель: 1
236-1702240
1
46

Номер детали на чертеже:

46

Шайба пружинная

Заводской номер: 252135-П2 Количество на модель: 6
252135-П2
6
079919
РУССКИЙ ДВИГАТЕЛЬ
236-3509001 6-203А
Производитель: РУССКИЙ ДВИГАТЕЛЬ
141187
РУССКИЙ ДВИГАТЕЛЬ
236НЕ-1011001-04 7511.1011445
Код: 141187
Артикул: 236НЕ-1011001-04, 7511.1011445
Под заказ

На складах : Под заказ

Производитель: РУССКИЙ ДВИГАТЕЛЬ
142539
РУССКИЙ ДВИГАТЕЛЬ
236-1308004 236-1308090-В2
Код: 142539
Артикул: 236-1308004, 236-1308090-В2
Производитель: РУССКИЙ ДВИГАТЕЛЬ
47

Номер детали на чертеже:

47

Болт М8х16

Заводской номер: 201454-П29 Количество на модель: 6
201454-П29
6
127109
GAZ
31105-1702801 31105-1702801/ 3110-50-1702801-000, 31029-1702084
Производитель: GAZ
610299
Красная Этна
201454-П29 10-201454-0-29
Производитель: Красная Этна
141187
РУССКИЙ ДВИГАТЕЛЬ
236НЕ-1011001-04 7511.1011445
Код: 141187
Артикул: 236НЕ-1011001-04, 7511.1011445
Под заказ

На складах : Под заказ

Производитель: РУССКИЙ ДВИГАТЕЛЬ
48

Номер детали на чертеже:

48

Вилка переключения 2-ой и 3-ей передач

Заводской номер: 236-1702027 Количество на модель: 1
236-1702027
1
008927
ЯМЗ
236-1702027
Производитель: ЯМЗ
047658
СПЕЦМАШ
236-1702027-СПЕЦМАШ 236-1702027
Код: 047658
Артикул: 236-1702027-СПЕЦМАШ, 236-1702027
Производитель: СПЕЦМАШ
49

Номер детали на чертеже:

49

Головка штока вилки переключения 1-ой передачи и заднего хода

Заводской номер: 236-1702053 Количество на модель: 1
236-1702053
1
037224
ЯМЗ
236-1702053
Код: 037224
Артикул: 236-1702053,
Производитель: ЯМЗ
50

Номер детали на чертеже:

50

Головка штока вилки переключения 2-ой и 3-ей передач

Заводской номер: 236-1702028 Количество на модель: 1
236-1702028
1
51

Номер детали на чертеже:

51

Вилка переключения 4-ой и 5-ой передач

Заводской номер: 236-1702033 Количество на модель: 1
236-1702033
1
008928
ЯМЗ
236-1702033
Производитель: ЯМЗ
196105
СПЕЦМАШ
236-1702033-СПЕЦМАШ 236-1702033
Производитель: СПЕЦМАШ
52

Номер детали на чертеже:

52

Шток вилки переключения второй и третьей передач

Заводской номер: 236-17020С4 Количество на модель: 1
236-17020С4
1
53

Номер детали на чертеже:

53

Шток вилки переключения 4-ой и 5-ой передач

Заводской номер: 236-1702074 Количество на модель: 1
236-1702074
1
